MS 170, MS 170 C, MS 180, MS 180 C
pyccкий
21

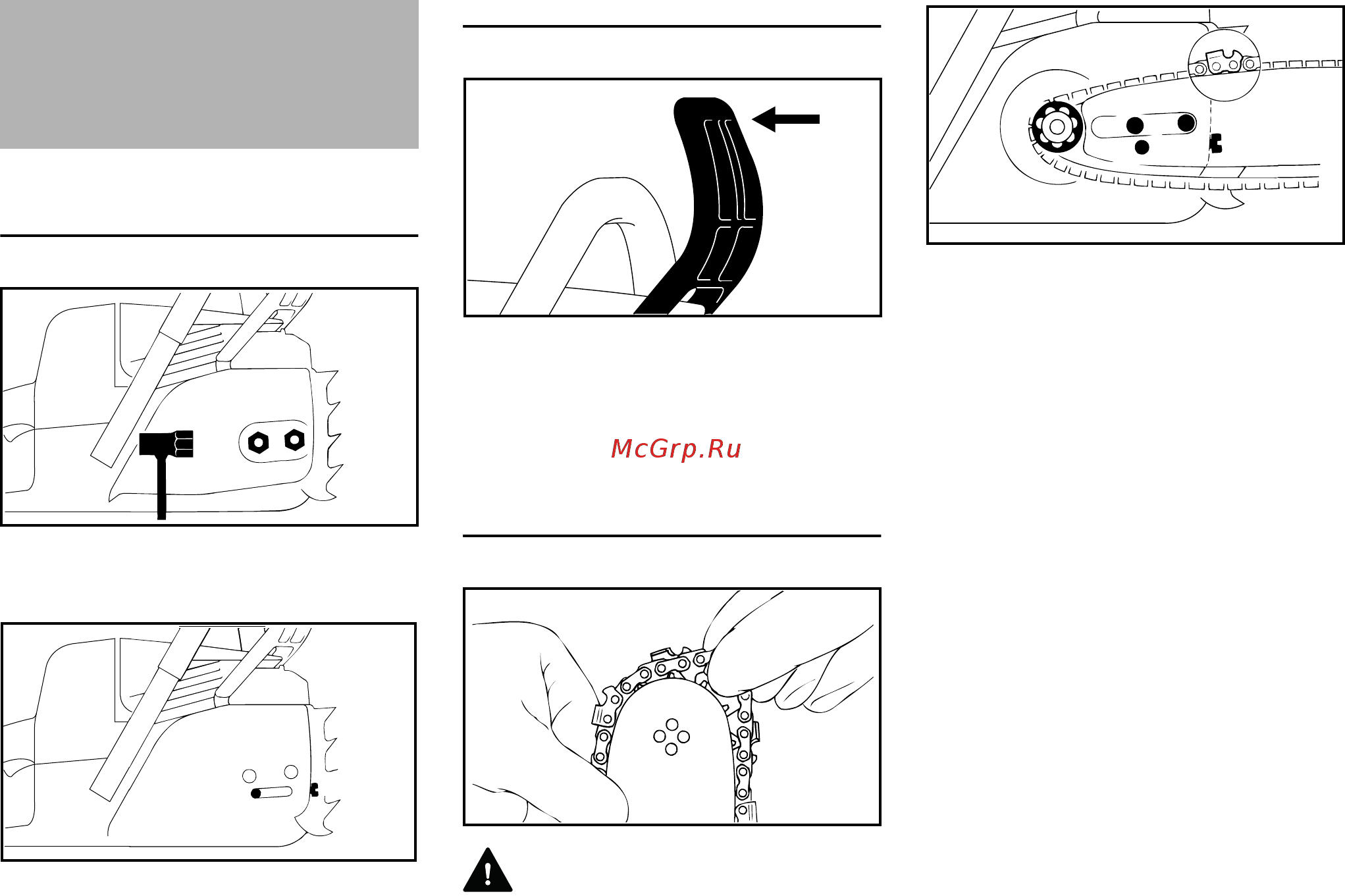

Демонтировать крышку звёздочки
цепи
N Выкрутить гайку и снять крышку
звёздочки цепи
N Болт (1) повернуть влево, пока
стяжная гайка (2) не будет
прилегать слева к выемке
корпуса
Отпустить тормоз пильной цепи
N Защитный щиток перед левой
рукой потянуть в направлении
трубчатой рукоятки до
слышимого защелкивания –
тормоз цепи отпущен
Установить пильную цепь
ПРЕДУПРЕЖДЕНИЕ
Надеть защитные перчатки –
опасность травмы острыми
режущими зубцами.
N Установить пильную цепь –
начинать с вершины шины
N Направляющую шину наложить
на болты (1) – режущие края
пильной цепи должны указывать
вправо
N Фиксирующее отверстие (2)
положить на цапфу прижимной
задвижки – одновременно
пильную цепь положить на
звездочку цепи (3)
N Болт (4) повернуть вправо, пока
пильная цепь не будет провисать
внизу лишь немного – и выступы
ведущих звеньев не будут
вложены в пазе шины
N Снова установить крышку
звёздочки цепи – и гайку слегка
затянуть вручную
N Далее: см. "Натяжение пильной
цепи"
Монтаж направляющей
шины и цепи пилы
(фронтальное натяжение
цепи)
143BA034 KN
1
2
207BA009 KN
001BA186 KN
143BA003 KN
4
1
1
2
3
207BA010 KN
