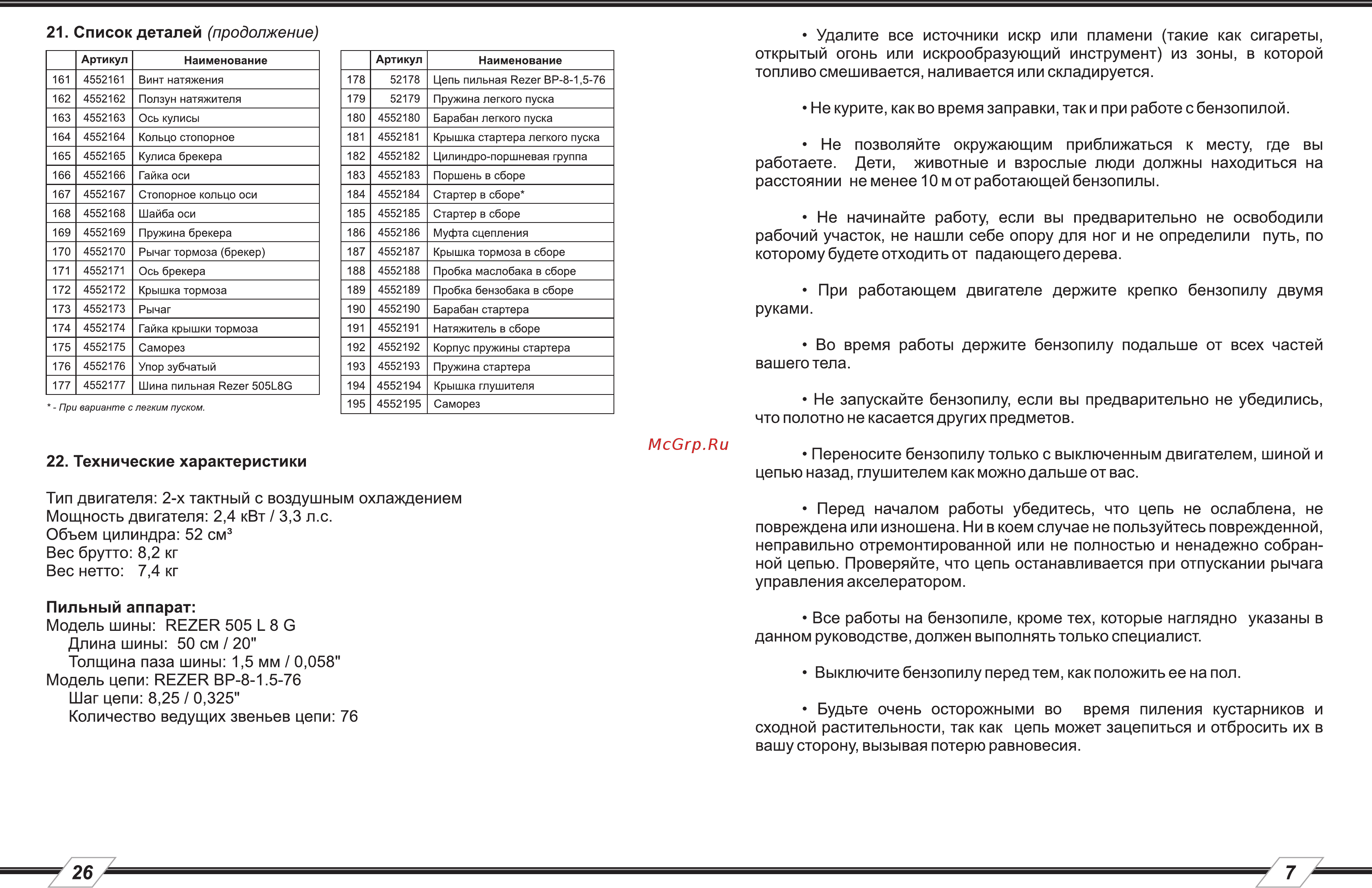

Carver RSG-52-20K [7/17] Список деталей продолжение
![Carver RSG-52-20K [7/17] Список деталей продолжение](/views2/1640941/page7/bg7.png)
Содержание
- Rsg 52 20к 1
- Бензопила carver 1
- Руководство по эксплуатации 1
- 7 342 218 24 85 4
- Www rezer rus com 4
- Телефон центрального сервисного центра 4
- Безопасности для вашей безопасности и безопасности окружающих пожалуйста прочитайте эту информацию внимательно перед использова нием цепной пилы используйте цепную пилу только для пиления древесины любое другое использование может быть опасно и привести к увечьям изготовитель не несет ответственности за повреждения 6
- Всегда поддерживайте цепь в заточенном состоянии затупив 6
- Вызванное неправильным использованием инструмента 6
- Изношены или повреждены уровень вибрации увеличится 6
- Инструкции по безопасности 6
- Меры безопасности 6
- Наденьте спецобувь плотно прилегающую к телу одежду защит 6
- Ни в коем случае не пользуйтесь бензопилой если вы устали плохо 6
- Ные средства для глаз ушей и головы наденьте антивибрационные перчатки 6
- Обращайтесь с топливом с необходимой осторожностью высу 6
- Работая с цепной пилой строго следуйте инструкциям по технике 6
- Себя чувствуете находитесь под воздействием лекарственных препаратов вызывающих сонливость а также алкоголя или наркотиков 6
- Символы 6
- Талон 1 6
- Талон 2 6
- Шаяся цепь увеличивает время необходимое для пиления а также уровень вибрации передаваемой на руки оператора во время работы если компо ненты бензопилы ослабились или ее антивибрационные элементы 6
- Шите его если оно пролилось производите запуск пилы не ближе чем на расстоянии 3 м отточки ее заправки 6
- Будьте очень осторожными во время пиления кустарников и 7
- Вашего тела 7
- Вес брутто 8 2 кг вес нетто 7 4 кг 7
- Во время работы держите бензопилу подальше от всех частей 7
- Все работы на бензопиле кроме тех которые наглядно указаны в 7
- Выключите бензопилу перед тем как положить ее на пол 7
- Данном руководстве должен выполнять только специалист 7
- Длина шины 50 см 20 толщина паза шины 1 5 мм 0 058 7
- Модель цепи rezer вр 8 1 76 7
- Не запускайте бензопилу если вы предварительно не убедились 7
- Не курите как во время заправки так и при работе с бензопилой 7
- Не начинайте работу если вы предварительно не освободили 7
- Не позволяйте окружающим приближаться к месту где вы 7
- Открытый огонь или искрообразующий инструмент из зоны в которой топливо смешивается наливается или складируется 7
- Перед началом работы убедитесь что цепь не ослаблена не 7
- Переносите бензопилу только с выключенным двигателем шиной и 7
- Пильный аппарат модель шины rezer 505 l 8 g 7
- Повреждена или изношена ни в коем случае не пользуйтесь поврежденной неправильно отремонтированной или не полностью и ненадежно собран ной цепью проверяйте что цепь останавливается при отпускании рычага управления акселератором 7
- При работающем двигателе держите крепко бензопилу двумя 7
- Работаете дети животные и взрослые люди должны находиться на расстоянии не менее 10 м от работающей бензопилы 7
- Рабочий участок не нашли себе опору для ног и не определили путь по которому будете отходить от падающего дерева 7
- Руками 7
- Список деталей продолжение 7
- Сходной растительности так как цепь может зацепиться и отбросить их в вашу сторону вызывая потерю равновесия 7
- Технические характеристики 7
- Тип двигателя 2 х тактный с воздушным охлаждением мощность двигателя 2 4 квт 3 3 л с объем цилиндра 52 с 7
- Удалите все источники искр или пламени такие как сигареты 7
- Цепью назад глушителем как можно дальше от вас 7
- Что полотно не касается других предметов 7
- Шаг цепи 8 25 0 325 количество ведущих звеньев цепи 76 7
- Видимости слишком низкой или высокой температуре убедитесь в отсутствии сухих ветвей которые могут упасть 8
- Вующей подготовки 8
- Гололеде и снеге свежеошкуренное дерево и кора так же представляют собой повышенную опасность проскальзывания 8
- Держите ручки чистыми и сухими без следов масла и топлива 8
- Дует зацепить пилу при помощи зубчатого упора 8
- Жении 8
- Направлении происходящий тогда когда цепь в конце шины касается другого предмета по этой причине вы можете не справиться с управ лением бензопилой и получить серьезные травмы 8
- Не пилите в ветряную погоду в плохую погоду при плохой 8
- Не работайте в пределах кроны дерева если у вас нет соответст 8
- Нельзя обслуживать пилу лицам моложе 18 лет исключение 8
- Обратите внимание на отдачу это рывок шины в верхнем 8
- Пользуйтесь бензопилой в закрытых помещениях выхлопные газы 8
- При валке деревьев или поперечном пилении обязательно сле 8
- При изъятии режущей части из пропила цепь должна быть в дви 8
- При обрезании ветвей под нагрузкой обратите внимание на то 8
- При перевозке бензопилы наденьте на цепь пластиковый чехол 8
- При пилении следует обращать внимание на близко прилегающие 8
- Работайте лишь только в хорошо проветриваемых помещениях не 8
- Соблюдайте особое внимание при работе на мокрой почве при 8
- Содержат токсичный угарный газ 8
- Составляют молодые люди старше 16 лет обучающиеся под надзором специалистов 8
- Список деталей продолжение 8
- Стволы при пилении кругляка следует использовать устойчивую подставку рекомендуется использовать козлы нельзя чтобы другой человек или сам оператор придерживал часть дерева 8
- Храните пилу в недоступном для детей месте 8
- Чтобы они вас не ударили когда нагрузка будет снята 8
- В целях безопасности избегайте пиления верхней стороной шины 9
- Валку и обрезание сучьев деревьев а также работу на буреломах 9
- Для предотвращения отдачи следуйте инструкции безопасности 9
- Или продольного пиления могут выполнять только специально обученные лица 9
- Ков древесины части расщепленного дерева могут быть захвачены цепью опасность травмы 9
- Ку от обрабатываемого ствола лежащего дерева вероятность скатывания ствола 9
- Могут выполнять только специально обученные лица высокая травмоопас ность 9
- Нельзя выполнять обрезание сучьев стоя на стволе 9
- Нельзя пилить концом шины высокая опасность отдачи 9
- Никогда не начинайте пиления концом шины 9
- Ном касании предметов концом шины возможна неожиданная отдача опасность травмирования 9
- Пила может отскочить если оператор случайно коснется твердого 9
- Пиление начинайте с движущейся цепью 9
- Постоянно следите за концом шины во время пиления при случай 9
- Предмета концом шины с цепью особенно первая четверть шины в таких случаях высока вероятность получения травмы внимательно прочитайте и запомните приведенную ниже информацию 9
- При работе на склоне оператор должен находиться выше или сбо 9
- Продольное пиление следует выполнять под возможно малым 9
- Рабочие операции состоящие из распиливания строевого леса 9
- Следует обращать особое внимание на ветви находящиеся в сос 9
- Следует соблюдать осторожность при пилении расщепленных кус 9
- Соблюдайте осторожность при продолжении начатых пропилов 9
- Список деталей 9
- Так как существует опасность отбрасывания пилы в сторону оператора 9
- Тоянии натяжения свободно висящие ветви не следует перерезать снизу 9
- Углом следует при этом поступать особенно осторожно так как нет возможности использования зубчатого упора пилы 9
- Ведущей путем вращения винта натяжения цепи против часовой стрелки 11
- Возможные неисправности 11
- Возьмитесь за носок шины и приподнимите его вверх одновре 11
- Гайку гайки 11
- Защитные перчатки 11
- Имеется 11
- Края цепи очень острые для вашей безопасности наденьте 11
- Менно с этим вращением винта натяжения по часовой стрелке отрегу лируйте натяжение цепи 11
- Монтаж пильной цепи и шины 11
- Натяжение цепи установлено правильно если в средней части 11
- Не запускается двигатель 11
- Новая цепь слегка удлиняется по мере ее эксплуатации часто 11
- Ны были направлены от двигателя бензопилы 11
- Откройте упаковку и установите шину и цепь на двигатель 11
- Открутите гайку гайки и снимите крышку тормоза цепи удалите пластиковую транспортировочную прокладку если она 11
- Проверяйте и регулируйте ее натяжение так как когда цепь ослабляется она может соскочить или быстро износиться вместе с шиной 11
- Следующим образом 11
- Туго затяните гайку гайки на крышке тормоза цепи после этого 11
- Убедитесь что тормоз цепи не включен 11
- Убедитесь что цепь хорошо скользит и имеет необходимое натяжение смещая ее вручную при необходимости снова отрегулируйте натяжение цепи для этого следует сначала вновь ослабить гайки боковой крышки 11
- Удерживая шину и цепь в нужном положении смонтируйте их на 11
- Установите крышку тормоза цепи на шпильку шпильки накрутите 11
- Установите ползун в положение максимально близкое к звездочке 11
- Установите цепь на шину пильную убедитесь что кромки режущих зубьев цепи на верхней части ши 11
- Шины цепь можно оттянуть на 4 6 мм и при этом ее можно протянуть рукой по шине при установке новой цепи натяжение следует проверять регулярно до тех пор пока цепь не приработается производительность и срок службы цепи зависят от правильного ее натяжения 11
- Шпильку шпильки ползун и звездочку ведущую 11
- Страница 17 17
Похожие устройства
- Carver RSG-38-16K Инструкция по эксплуатации
- Alpina A4500 Инструкция по эксплуатации
- LAUFEN 9243.4.300.000.1 Living Инструкция по эксплуатации
- DWT SBM-780 C Инструкция по эксплуатации
- Энкор Корвет-222 Инструкция по эксплуатации
- Энкор Корвет-326-30 Инструкция по эксплуатации
- Stihl MS 231 C-BE Инструкция по эксплуатации
- Tapco MAX 20 Инструкция по эксплуатации
- Einhell RT-ID 65/1 (4259735) Инструкция по эксплуатации
- Omax 30101 Инструкция по эксплуатации
- Кратон PD-850К Инструкция по эксплуатации
- Кратон PD-620К Инструкция по эксплуатации
- Metabo SB 18 LTX Quick new 5.2 (602200650) Инструкция по эксплуатации
- AEG SB 20 2E Инструкция по эксплуатации
- Champion 137 + Подарочный набор Инструкция по эксплуатации
- Энкор ЛЭ-750/80Э Инструкция по эксплуатации
- Bosch PSR 14,4 LI-2/2 (0603973421) Инструкция по эксплуатации
- Metabo BS 14.4 LT Quick 4.0 (602101500) Инструкция по эксплуатации
- Metabo BS 12 NiCd New (602194500) Инструкция по эксплуатации
- Интерскол ДУ-13/750ЭР (24.1.3.10) Инструкция по эксплуатации
21 Список деталей продолжение Артикул Артикул Наименование 161 4552161 Винт натяжения 178 162 4552162 Ползун натяжителя 163 4552163 Ось кулисы 164 4552164 165 4552165 166 167 Наименование 52178 Цепь пильная Яегег ВР 8 1 5 76 179 52179 Пружина легкого пуска 180 4552180 Барабан легкого пуска Кольцо стопорное 181 4552181 Крышка стартера легкого пуска Кулиса брекера 182 4552182 Цилиндро поршневая группа 4552166 Гайка оси 183 4552183 Поршень в сборе 4552167 Стопорное кольцо оси 184 4552184 Стартер в сборе 168 4552168 Шайба оси 185 4552185 Стартер в сборе 169 4552169 Пружина брекера 186 4552186 Муфта сцепления 170 4552170 Рычаг тормоза брекер 187 4552187 Крышка тормоза в сборе 171 4552171 Ось брекера 188 4552188 Пробка маслобака в сборе 172 4552172 Крышка тормоза 189 4552189 Пробка бензобака в сборе 173 4552173 Рычаг 190 4552190 Барабан стартера 174 4552174 Гайка крышки тормоза 191 4552191 Натяжитель в сборе 175 4552175 Саморез 192 4552192 Корпус пружины стартера 176 4552176 Упор зубчатый 193 4552193 Пружина стартера 177 4552177 Шина пильная Яегег 5051 80 194 4552194 Крышка глушителя 195 4552195 Саморез При варианте с легким пуском 22 Технические характеристики Тип двигателя 2 х тактный с воздушным охлаждением Мощность двигателя 2 4 кВт 3 3 л с Объем цилиндра 52 см3 Вес брутто 8 2 кг Вес нетто 7 4 кг Пильный аппарат Модель шины REZER 505 L 8 G Длина шины 50 см 20 Толщина паза шины 1 5 мм 0 058 Модель цепи REZER ВР 8 1 5 76 Шаг цепи 8 25 0 325 Количество ведущих звеньев цепи 76 26 Удалите все источники искр или пламени такие как сигареты открытый огонь или искрообразующий инструмент из зоны в которой топливо смешивается наливается или складируется Не курите как во время заправки так и при работе с бензопилой Не позволяйте окружающим приближаться к месту где вы работаете Дети животные и взрослые люди должны находиться на расстоянии не менее 10 м от работающей бензопилы Не начинайте работу если вы предварительно не освободили рабочий участок не нашли себе опору для ног и не определили путь по которому будете отходить от падающего дерева При работающем двигателе держите крепко бензопилу двумя руками Во время работы держите бензопилу подальше от всех частей вашего тела Не запускайте бензопилу если вы предварительно не убедились что полотно не касается других предметов Переносите бензопилу только с выключенным двигателем шиной и цепью назад глушителем как можно дальше от вас Перед началом работы убедитесь что цепь не ослаблена не повреждена или изношена Ни в коем случае не пользуйтесь поврежденной неправильно отремонтированной или не полностью и ненадежно собран ной цепью Проверяйте что цепь останавливается при отпускании рычага управления акселератором Все работы на бензопиле кроме тех которые наглядно указаны в данном руководстве должен выполнять только специалист Выключите бензопилу перед тем как положить ее на пол Будьте очень осторожными во время пиления кустарников и сходной растительности так как цепь может зацепиться и отбросить их в вашу сторону вызывая потерю равновесия
