6. ПОРЯДОК РАБОТЫ

5.2 Тепловентилятор соответствует обязательным требованиям ГОСТ Р 52 161.2.30-2007

и техническим условиям ТУ 3468-001-13068689-2014 .

5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2). Вентилятор (3)

расположен в задней части устройства. Органы управления вынесены на панель шасси (4).

Трубчатые нагреватели расположены внутри корпуса между вентилятором и решеткой (5),

закрывающей их с лицевой стороны тепловентилятора. Тепловентилятор оснащен кнопкой

“RESET” (6).Тепловентилятор оснащен трубчатым ручкой-кронштейном (7), который можно

использовать как для переноски, так и для удобного монтажа на стену.

5.4 Работа тепловентилятора возможна в одном из следующих режимов:

5.5 Электрическая схема тепловентилятора представлена на рис.2 Приложения.

- режим 0 ( ) выключено;

- режим 1 ( ) вентиляция без нагрева;

- режим 2 ( ) вентиляция с нагревом на ½ мощности;

- режим 3 ( ) вентиляция с нагревом на полную мощность;

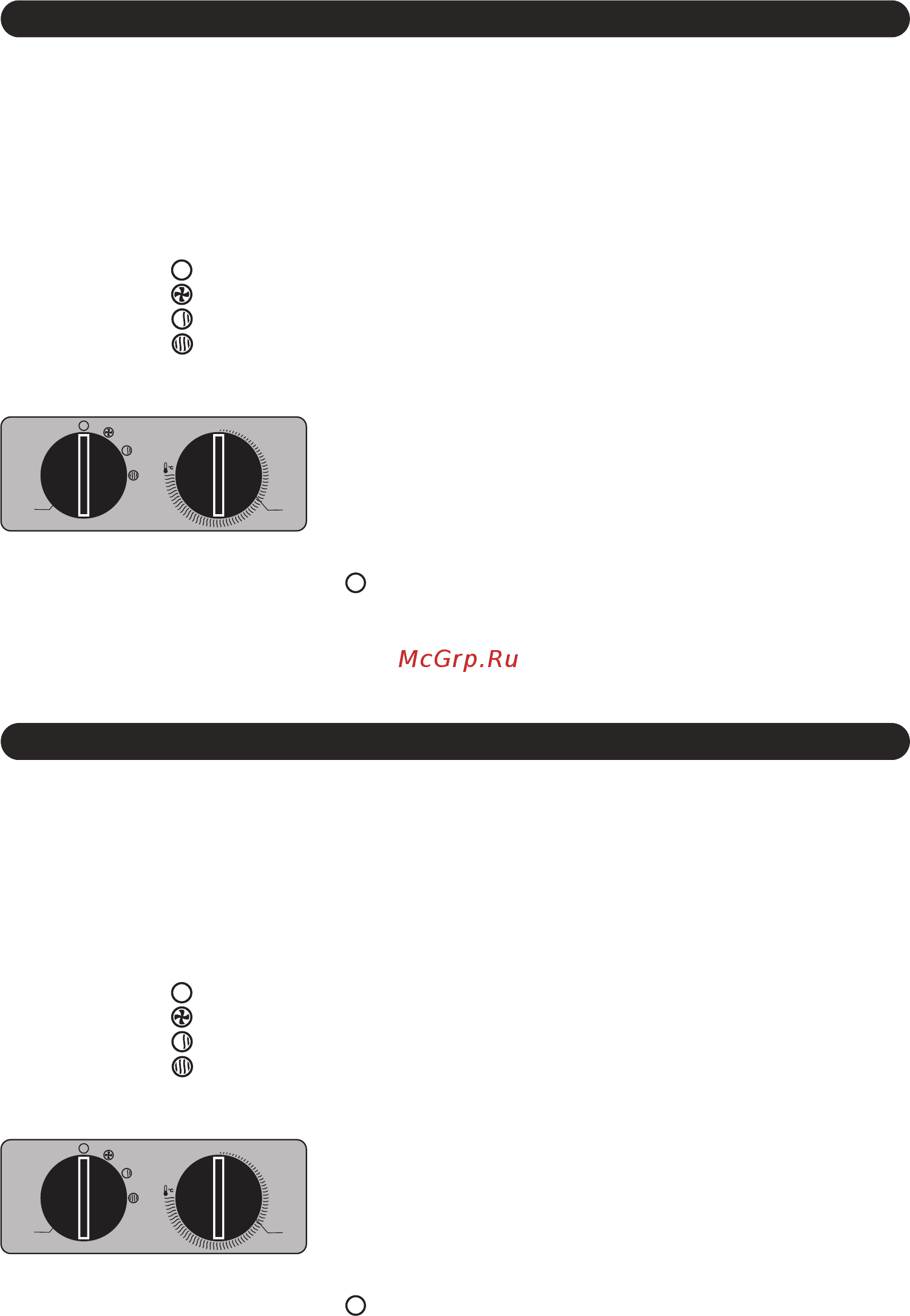

Рис. 2 Блок управления

1 - переключатель режимов;

2 - терморегулятор

6.1 Перед включением тепловентилятора в сеть ручка переключателя режимов 1 (см. рис 2)

должна находится в положение “0" ( ) , а ручка терморегулятора 2 повернута в крайнее про-

тив часовой стрелки положение.
