15
RILON MZ 1250 CV

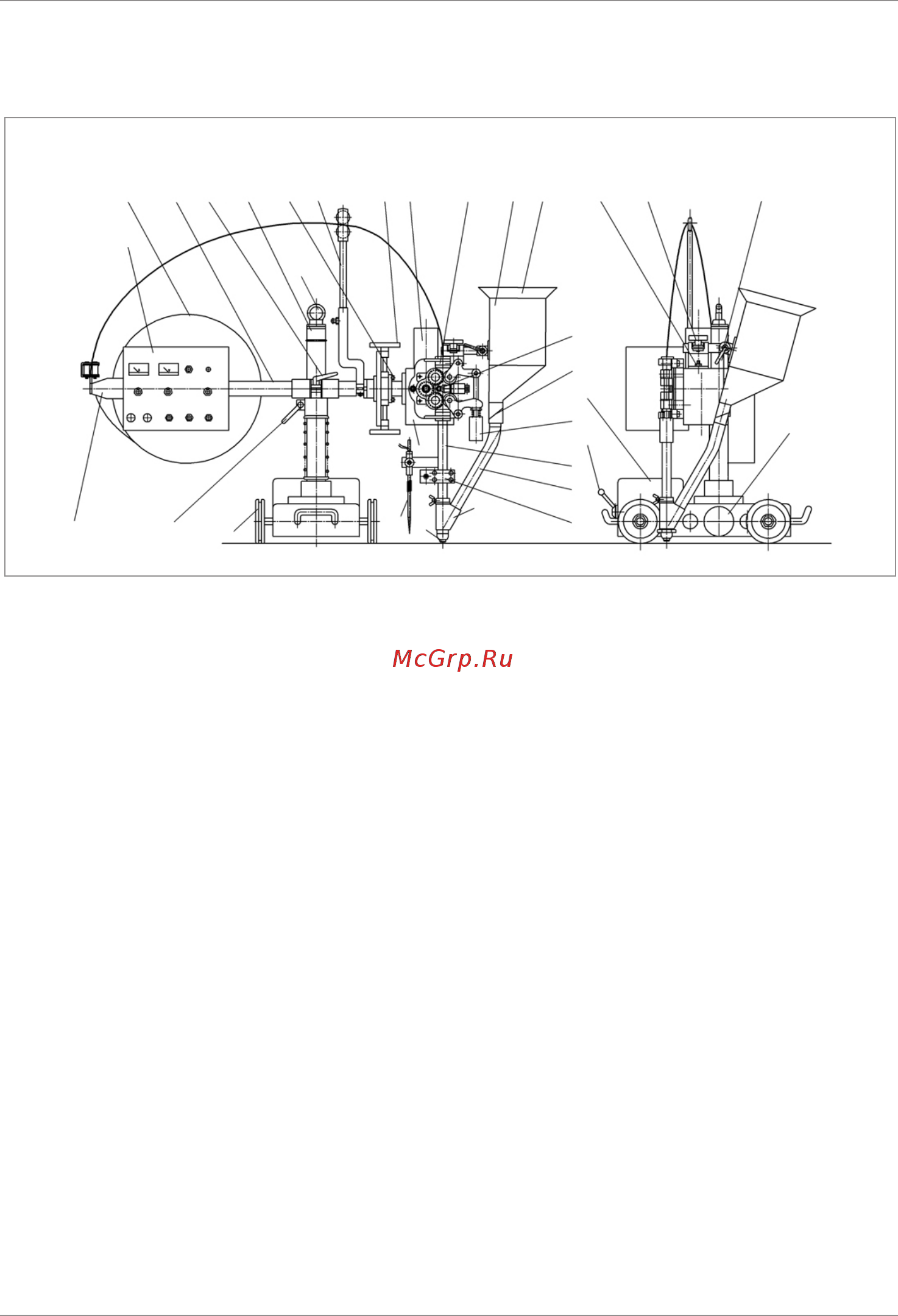

Основные компоненты
сварочного трактора ПТК
RILON MZ 1250 CV
1
2 53 64 7 8 9 10 11 12 13 14 15
16
17
26
27
28
29
3031
32
19
18
20
21
22
23
24
25
1. Блок управления
2. Катушка с проволокой
3. Горизонтальная штанга
4. Рукоятка регулировки поперечного
положения сварочной головки
5. Вертикальная колонна
6. Винт M8 6 и 13 номера на рисунке
7. Ролики поддержки сварочной
проволоки
8. Колесо ручной регулировки высоты
сварочной головки
9. Двигатель подачи сварочной
проволоки
10. Опорный суппорт механизма подачи
сварочной проволоки
11. Флюсовый бункер
12. Сетка флюсового бункера
13. Рукоятка регулировки положения
сварочной головки
14. Рукоятка регулировки подачи флюса
15. Рукоятка регулировки высоты
вертикальной колонны
16. Ролики правки сварочной проволоки
17. Шиберная задвижка флюсового бункера
18. Каретка
19. Регулятор усилия прижима сварочной
проволоки
20. Рукоятка сцепления
21. Штанга сварочной головки
22. Трубка подачи флюса
23. Токопроводящая пластина
24. Головка подачи флюса
25. Механизм подачи сварочной проволоки
26. Индикатор направления
27. Сопло подачи флюса
28. Колесо каретки
29. Рукоятка регулировки положения
горизонтальной штанги
30. Каркас для катушки с проволокою
31. Рем-болт
