RILON MZ 1250 CV

Регулировки

сварочного трактора

1. Перемещение сварочного трактора

• Трактор будет перемещаться автоматически при закрытой

ручке сцепления. При отпущенной ручке сцепления трактор

остановится. В данном положении он может быть перемещён

вручную.

• Поверхность для перемещения сварочного трактора должна

быть очищена от остатков ржавчины, краски, мусора и метал-

лических отходов.

• Рельс для перемещения трактора должен быть уложен парал-

лельно заготовке.

2. Регулировка вертикальной колонны

Вертикальная колонна может быть перемещена вверх или вниз

на 70 мм вращением ручной рукоятки регулировки.

3. Регулировка горизонтальной штанги

Горизонтальная штанга может быть перемещена вверх или вниз

на 70 мм нажимной рукояткой регулировки положения горизон-

тальной штанги.

4. Регулировка высоты сварочной головки

Сварочная головка может быть перемещена вверх или вниз на

100 мм вращением колеса регулировки.

5. Поперечное перемещение сварочной головки

Сварочная головка может быть перемещена поперёк на 100 мм

вместе с горизонтальной штангой ослаблением нажимной руко-

ятки.

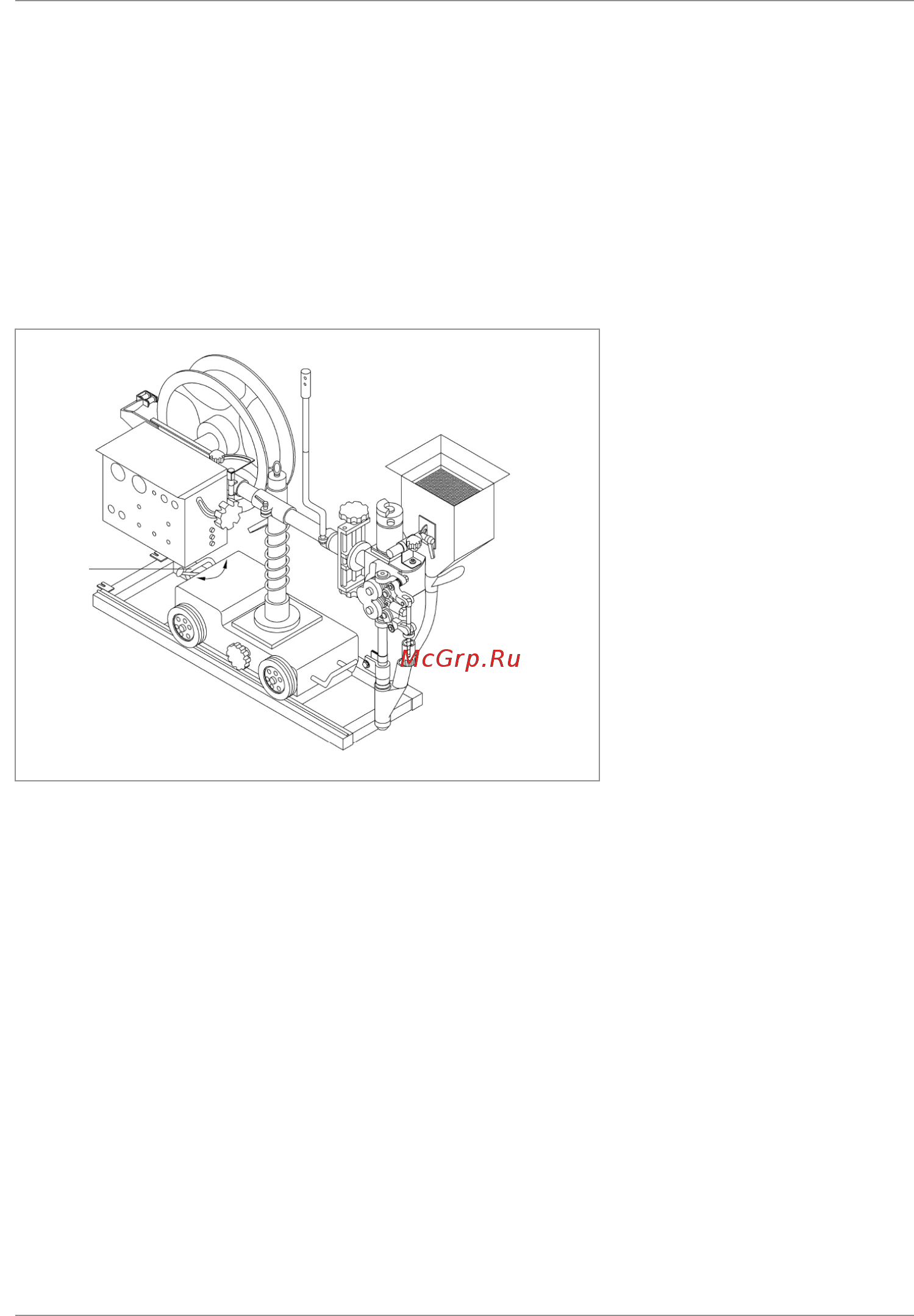

1. Ручка сцепления
