RILON MZ 1250 CV

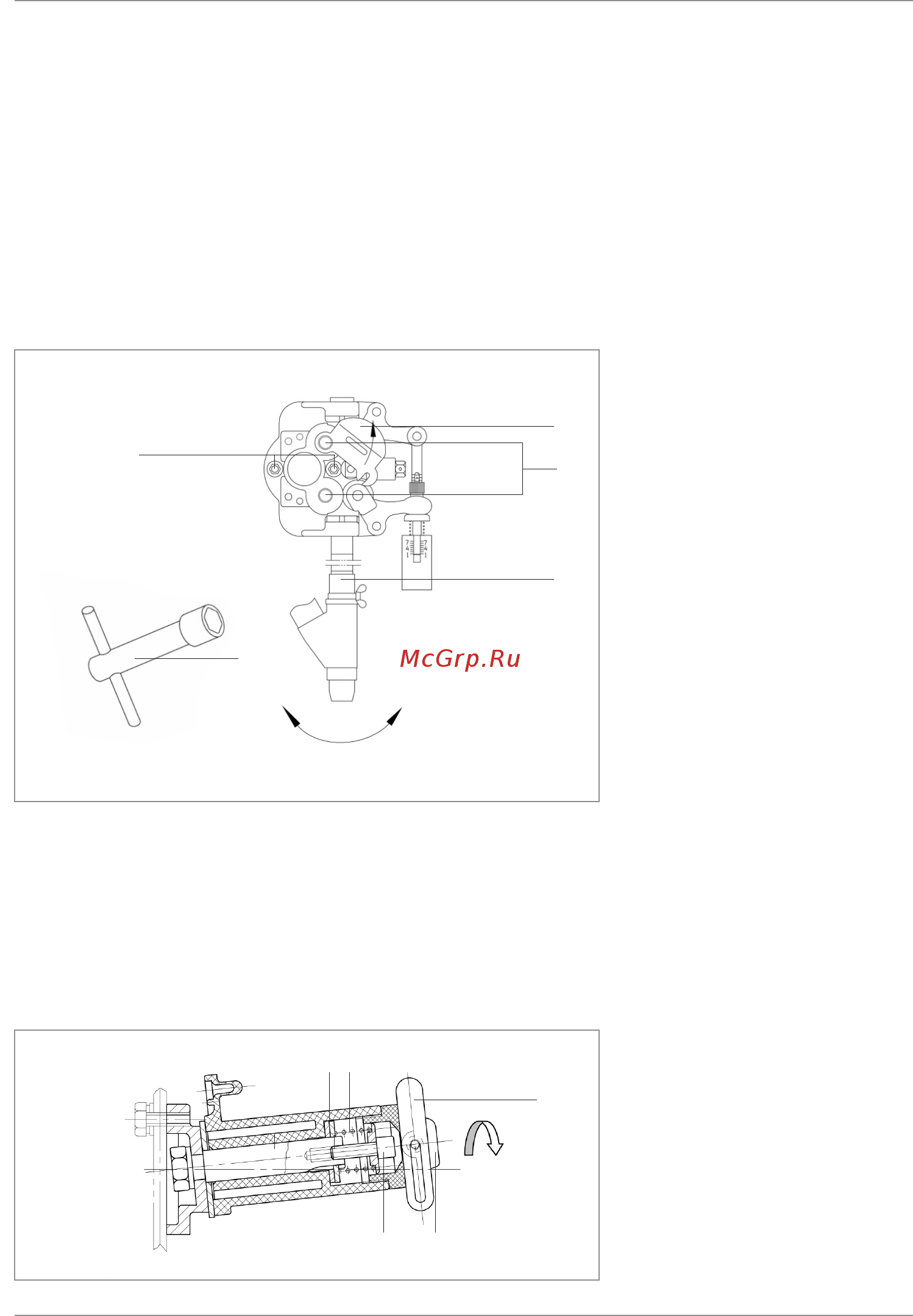

8. Поворот привода подачи проволоки

Привод подачи может поворачиваться на ±45°. Для этого необ-

ходимо ослабить два винта с насечками (не выворачивая их) на

приводе подачи. Затем отодвинуть защитную крышку, ослабить

два винта М8 специальным торцовым ключом. При достижении

необходимого угла поворота установить защитную крышку на

место и затянуть винты с насечкой.

Необходимо удалять пыль между опорным суппортом и механиз-

мом подачи сварочной проволоки, иначе её попадание в отвер-

стия винтов приведёт к повышенному износу частей сварочной

головки.

9. Регулировка демпфирования оси катушки с проволокой

Усилие демпфирования задано заводской установкой. Если не-

обходимо его изменить, выполните следующую процедуру:

1) Удалите крышку

2) Затяните винт с внутренним шестигранником для усиления

демпфирования или ослабьте его для уменьшения

3) Установите крышку

5 4

1. 2 винта М8

2. 2 винта с насечкой

3. Защитная крышка

4. Сварочная головка

5. Специальный торцовый

ключ

1. Шайба

2. Пружина

3. Винт с внутренним

шестигранником

4. Защитная крышка

5. Винт для затягивания/

ослабления
