www.splitstone.ru Резчики швов CS-149, CS-1413
7
1 Описание и принцип работы
1.3 Устройство и принцип работы
Здесь и далее (кроме Раздела 6) в таблицах в рисунках указаны наимено-
вание и обозначение узлов и деталей к резчикам с двигателем марки
Honda с метрическим валом (литеры в обозначении двигателя “SX”).
Поз.
Артикул
Наименование
Входит в состав резчика
CS-149
CS-1413
1
135115
Рама CS1413.100
+
+
2
135106
Водило CS1413.010
+
+
3
135123
Кожух CS1413.200
+
+
5
135110
Шпиндель CS1413.020
+
+
6
4655
Бак 146М.11.100А
+
+
7
135113
Рычаг CS1413.030
+
+
8
18546
Тяга CS18.34.300A
+
+
9
127016
Винт CS18.43.400
+
+
11
115176
Указатель CS146.110-02
+
+
14
135104
Шкив CS1413.002
+
+
20
135111
Планшайба CS1413.021
+
+
21
135112
Планшайба CS1413.022
+
+
24
135124
Крышка CS1413.201
+
+
33
2756
Двигатель бензиновый Honda GX270 SXQ4 (9HP)
+
2755
Двигатель бензиновый Honda GX390 K1 SXQ4 (11,7HP)
+
34
3000
Ремень клиновой АVX10х700La, Gates 6208МС (XPZ 687)
+
+
35
40629
Корпусной подшипниковый узел UCFL 204
+
+
38
121676
Рукоять резиновая мотоцикла левая 134001202501 (ЯРТ)
+
+
39
3343
Тяга привода ручного тормоза 21080-3508071-00
+
+
58
4037
Болт М12-6gх25.88.016 ГОСТ 7798-70 (DIN 931, DIN 933)
+
+
69
4312
Гайка-барашек М 8-6H.6.016 DIN 315
+
+

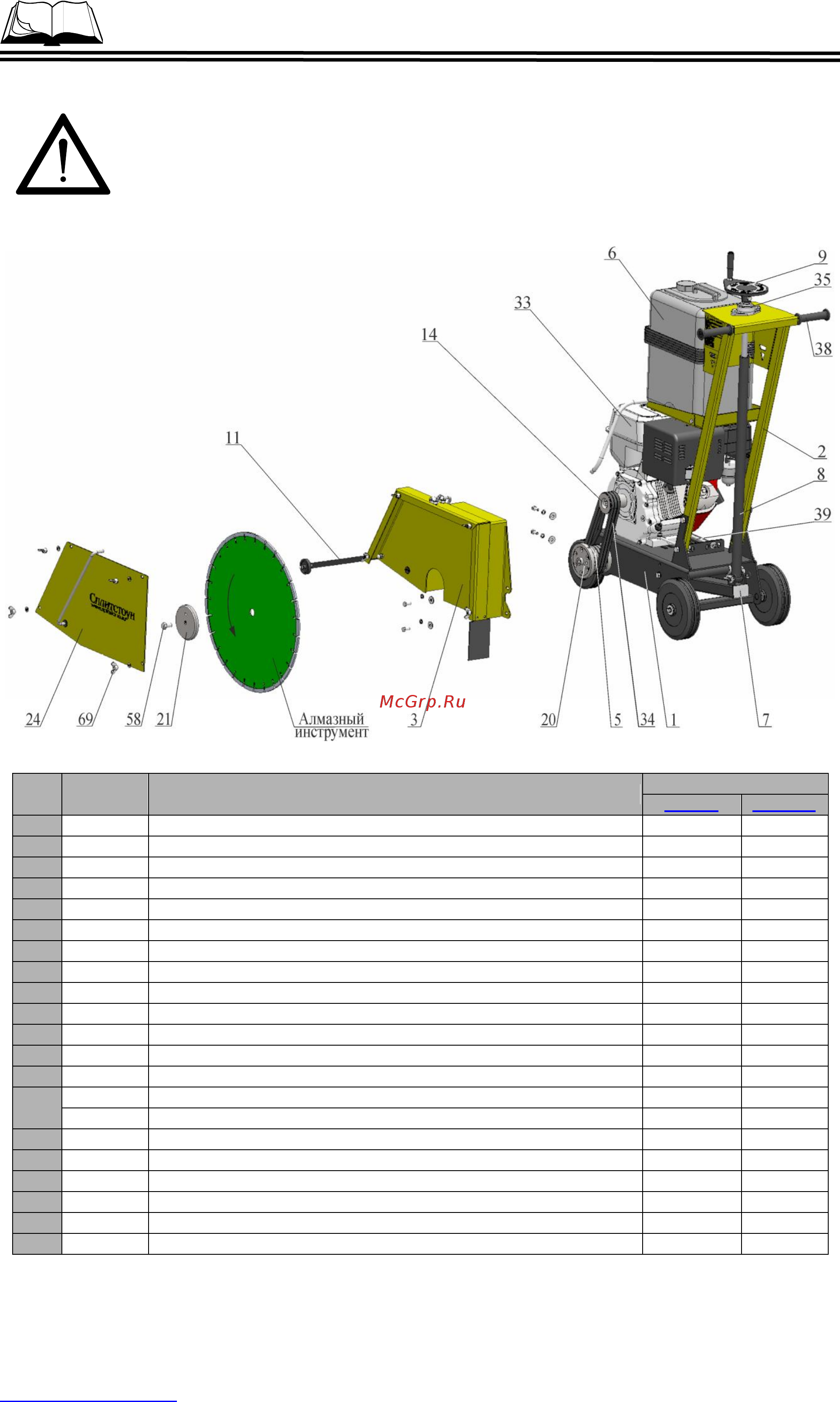

Рисунок 1 – Устройство резчика
