11
УШМ 115 мм/750 Вт - 125 мм/950 Вт - 125 мм/1100 Вт - 150 мм/1400 Вт - 230 мм/2300 Вт
ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ
Перед снятием и установкой оснастки, защитного кожуха или любыми другими
манипуляциями с инструментом обязательно отключайте шнур питания от сети.
УСТАНОВКА КОЖУХА
Для установки защитного кожуха:
Ослабьте фиксирующий винт.
Установите кожух так, чтобы закрытая сторона была обращена к оператору.
До упора закрутите фиксирующий винт.
Проверьте надежность фиксации – правильно установленный кожух должен
оставаться неподвижным
Регулировочный винт, ослабляемый и затягиваемый у модели 230 мм/2300
Вт шестигранным ключом, у моделей 115 мм/750 Вт, 125 мм/950 Вт, 150 мм/1400 Вт
–
отверткой PH, позволяет перемещать кожух на 180
0
. В модели УШМ 125/1100 Вт
для удобства пользователя в комплект входит быстросъемный защитный кожух,
позволяющий быстро менять положение кожуха без регулировочного винта.
Для безопасной работы устанавливайте защитный кожух таким образом, чтобы
при выполнении работ он защищал оператора от выброса искр и фрагментов
обрабатываемого материала.
УСТАНОВКА СЪЕМНОЙ РУЧКИ
Определите удобное для работы положение съемной ручки и завинтите ее в
разъем на корпусе инструмента. Для выполнения различных операций модель
115
мм/750 Вт предусматривает два положения
съемной ручки
, модели 125 мм/950 Вт,
125
мм/1100 Вт,
150 мм/1400 Вт, 230 мм/2300 Вт – три положения.
Перед началом работы проверяйте надежность фиксации б
съемной ручки
и,
чтобы избежать потери контроля за инструментом.
ОСНАСТКА
Перед любыми манипуляциями с оснасткой отключите шнур питания инструмента
от сети, чтобы избежать непреднамеренного запуска и травмы.

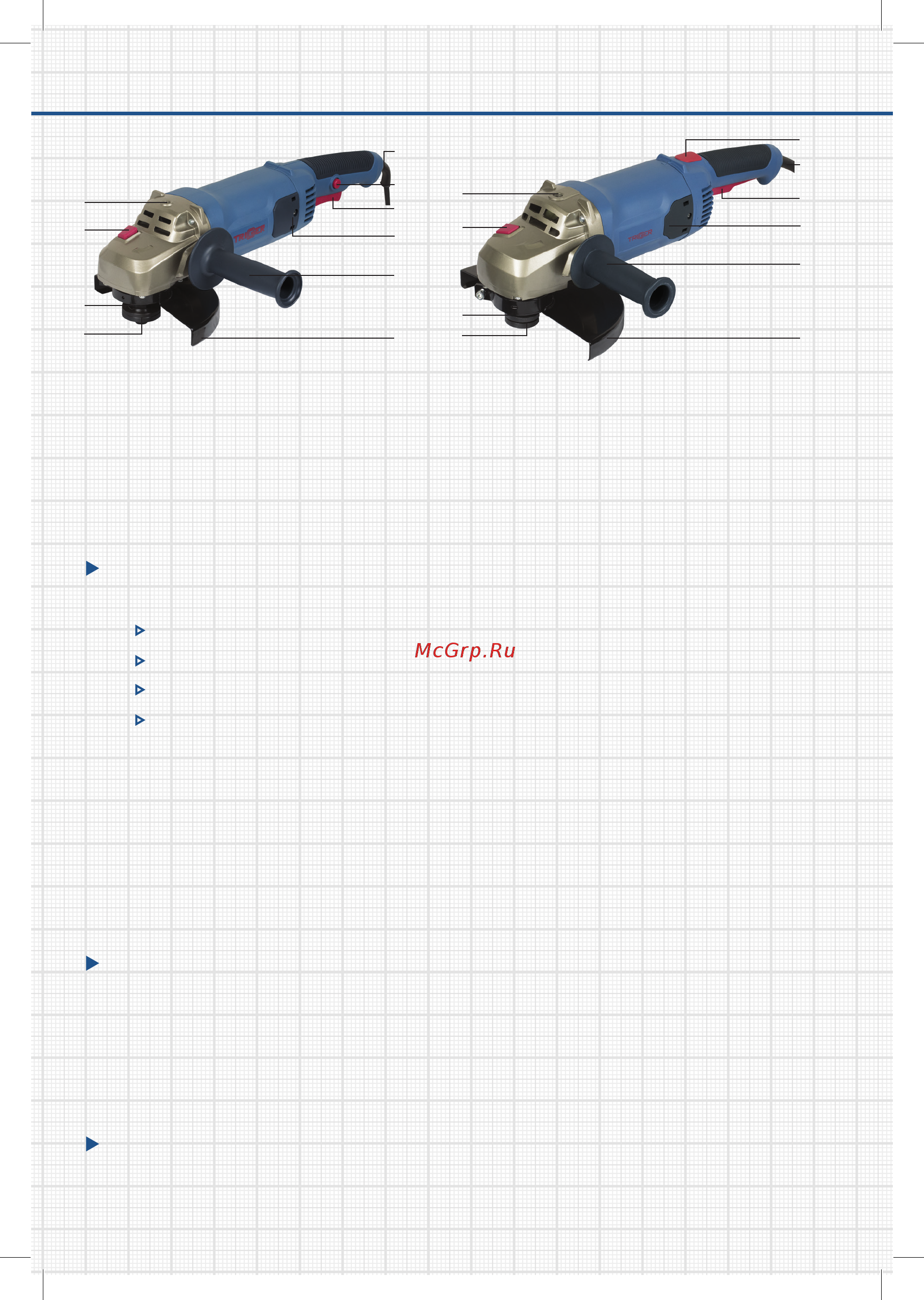

УШМ 230 мм/2300 ВтУШМ 150 мм/1400 Вт
2
2
10
9
11
11
5
5
7
7
66
3
3
4
4
1
1
8
8
