Star 203 [2/4] Настройки и функции детектора

STAR 201 LASER RADAR DETECTOR STAR 203

Страница 5 из 16

ОПИСАНИЕ РАДАР-ДЕТЕКТОРА

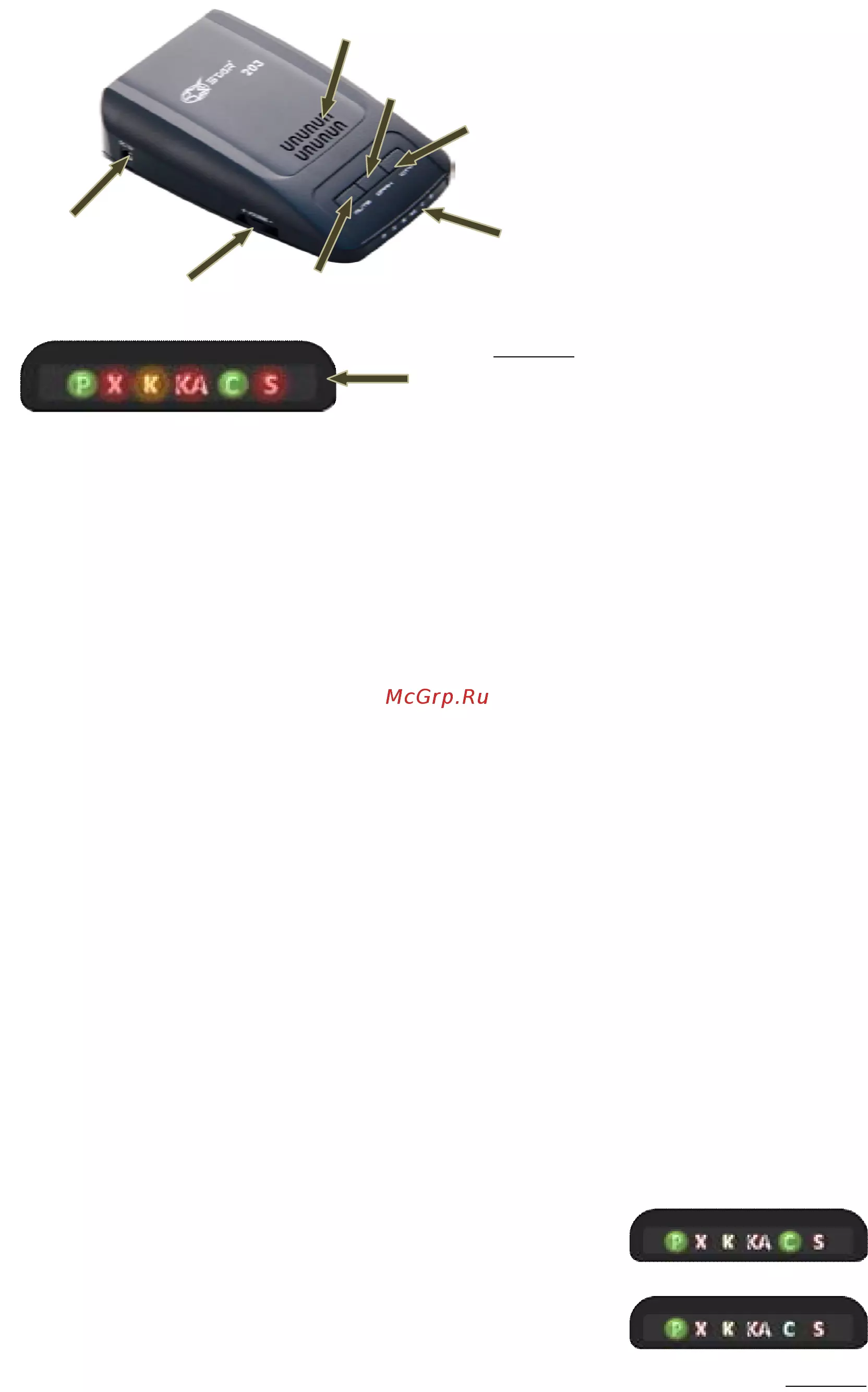

На рисунке 1 изображен внешний вид, органы управления и формат

дисплея детектора:

[P] – индикатор зелёного цвета (POWER). Непрерывное свечение под-

тверждает исправное состояние и готовность прибора к работе.

[X] – индикатор красного цвета (X Band). Тревога. Мигает с переменной

интенсивностью при обнаружении сигнала в диапазоне Х.

[K] – индикатор оранжевого цвета (K Band). Тревога. Мигает с перемен-

ной интенсивностью при обнаружении сигнала в диапазоне К.

[KA] – индикатор красного цвета (Ka Band). Тревога. Мигает с перемен-

ной интенсивностью при обнаружении сигнала в диапазоне Ка.

[C] – индикатор зелёного цвета (CITY Mode). Режим работы. Непрерыв-

ное свечение индикатора подтверждает текущий режим работы ГОРОД.

[S] – индикатор красного цвета (Strength). Уровень сигнала. Мигает син-

хронно с индикаторами тревоги, при обнаружении сигнала в диапазоне

Х, К или Ка, в непосредственной близости от полицейского радара.

Звуковой

сигнализатор

Гнездо

подключения

кабеля питания

Регулятор

громкости

Кнопка

MUTE

(Тишина)

Кнопка

DARK

(Темно)

Кнопка

CITY

(Город)

Дисплей

Рисунок 1.

Формат

дисплея

STAR 201 LASER RADAR DETECTOR STAR 203

Страница 6 из 16

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПРИБОРА

Установка Лазер/Радар-детектора STAR 201 (STAR 203) возможна

только на панели приборов, с использованием магнитного крепежа.

Такой вариант размещения прибора считается наиболее удобным и

простым. Для установки необходимо подготовить крепёж (магнит с

клейким основанием – входит в комплект) и выбрать место предпола-

гаемого монтажа. Для эффективной работы, при выборе места и уста-

новке радар-детектора, необходимо руководствоваться следующими

правилами:

1. Место установки необходимо выбирать с учётом длины кабеля пита-

ния.

2. При прокладке кабеля питания исключить вероятность перегибания,

перетирание изоляции и/или его придавливания.

3. При установке прибора используйте только штатный кабель питания

(входит в комплект).

4. Радар-детектор ориентируется строго горизонтально и по направле-

нию движения.

5. Различного рода предметы и приложения, расположенные между

ветровым стеклом и прибором, значительно снижают эффективность

или полностью блокируют работу радар-детектора.

6. Месторасположение прибора должно обеспечивать свободный дос-

туп Пользователя к органам управления устройства и автомобиля.

7. Прибор не должен угрожать водителю или пассажиру причинением

вреда, в случае резкого торможения или другой не штатной ситуа-

ции.

Порядок установки радар-детектора:

1. Достаньте из упаковки установочный магнит.

2. Выберите место установки. Подготовьте, протрите поверхность

влажной ветошью. Дождитесь высыхание поверхности.

3. Удалите с основания установочного магнита предохранительный

слой.

4. Прижмите магнит клейким основанием к выбранному месту панели

приборов на 10-15 секунд.

5. Совместите основание радар-детектора с магнитом. Сориентируйте

устройство в соответствии с вышеизложенными правилами.

6. Установка завершена.

ВНИМАНИЕ! Температура поверхности панели приборов в момент фик-

сации магнита должна быть не ниже +5°С. Установки при пониженной

температуре снижает крепёжные свойства клейкого основания магнита,

удержание радар-детектора на панели приборов становится не надёж-

ным.

STAR 201 LASER RADAR DETECTOR STAR 203

Страница 7 из 16

Порядок подключения радар-детектора к бортовой сети автомо-

биля:

1. Возьмите кабель питания (находится в упаковке – входит в ком-

плект).

2. Подключите малый разъём кабеля в электрический разъём радар-

детектор.

3. Извлеките прикуриватель из гнезда прикуривателя автомобиля.

4. Подключите адаптер кабеля питания (большой разъём) в гнездо

прикуривателя автомобиля.

НАСТРОЙКИ И ФУНКЦИИ ДЕТЕКТОРА

Автоматическое тестирование устройства

После подключение радар-детектора к бортовой сети автомо-

биля, устройство включается и запускается цикл автоматического тес-

тирования. Данная самопроверка предназначена для контроля состоя-

ния индикаторов, входящих в состав дисплея и звукового сигнализато-

ра. В процессе прохождения тестирования, пожалуйста, обратите вни-

мание на исправность светодиодов и отработку звукового сигнализато-

ра. В процессе прохождения автоматического тестирования звуковой

сигнализатор должен воспроизводить последовательность звуковых

сигналов.

Регулировка громкости

В состав органов управления детектора входит роторный рео-

стат – регулятор громкости. Вращение реостата изменяет громкость

звучания звуковых сигналов тревоги и тонального подтверждения на-

строек. Поворот регулятора на себя снижает громкость звука, от себя

увеличивает.

ПРИМЕЧАНИЕ: Не зависимо от установленной Пользователем громко-

сти, после активации функции MUTE, звуковые сигналы тревоги будут

отключены.

Функция MUTE

Функция отключает звуковые сигналы тревоги. Тональные

подтверждения органов управления (изменения настроек) сохраняются.

Функция управляется одноименной кнопкой «MUTE», расположенной на

лицевой части прибора. Активация функции подтверждается одиночным

сигналом «бип», деактивация двукратным тоном «бип-бип».

Функция DARK

Функция отключает тревожные индикаторы дисплея. После

активации данной функции, независимо от радарной обстановки, визу-

ального сигнала тревоги не последует. Данная функция необходима в

условиях пониженной внешней освещённости, когда мигание индикато-

ра дисплея может стать мешающим фактором для водителя. Функция

управляется нажатием кнопки «DARK». Активацию функции звуковой

STAR 201 LASER RADAR DETECTOR STAR 203

Страница 8 из 16

сигнализатор подтвердит однократным тональным сигналом «бип»,

деактивацию двойным «бип-бип».

Защита от случайного пропуска радара

Ситуация, когда одновременно отключается звуковой сигнал

тревоги (функция MUTE) и индикаторы тревоги (функция DARK), одно-

значно приводит к пропуску сигнала радара (лидара). В Лазер/Радар-

детекторах STAR 201 и STAR 203 такая ситуация не возможна. Алгоритм

защиты от случайного пропуска радара не позволит одновременное

включение функций MUTE и DARK. В случае активного состояния одной

функции, другая активироваться не будет.

Режим CITY

В современных условиях индустриализации и развития

средств беспроводной связи, нарастает количество приёмо-передающих

станций, которые заполняют радио эфир сигналами различных диапа-

зонов и интенсивностей. Спектральная плотность таких сигналов в не-

которых областях и районах достигает величин, при которых использо-

вание радар-детектора, без дополнительных мер защиты, становится не

эффективным.

В Лазер/Радар-детекторах STAR 201 и STAR 203 применяются

программно-аппаратные средства защиты от ложных сигналов. Все эти

средства объединены в один, дополнительный режим работы – ГОРОД

(CITY). Режим обеспечивает выделение сигнала радара на фоне сторон-

них сигналов, не связанных с работой

полицейского радара (шумов). Функ-

ция активируется нажатием кнопки

«CITY». Активация функции подтвер-

ждается соответствующим индикато-

ром на дисплее прибора (рис. 2) и

однократным тональным сигналом

«бип». Деактивация подтверждается

отключением индикатора [С] и дву-

кратным тональным сигналом «бип-

бип».

ПРИМЕЧАНИЕ: Необходимо помнить, что режим CITY незначительно

снижает уровень и полезного сигнала (сигнала полицейского радара),

соответственно дальность обнаружения радара снижается. По этой при-

чине рекомендуется, после выезда с индустриальной территории или за

черту города (зон с большим количеством ложных сигналов), отключать

режим CITY (восстанавливать режим по умолчанию – ТРАССА (Highway)).

Рисунок
