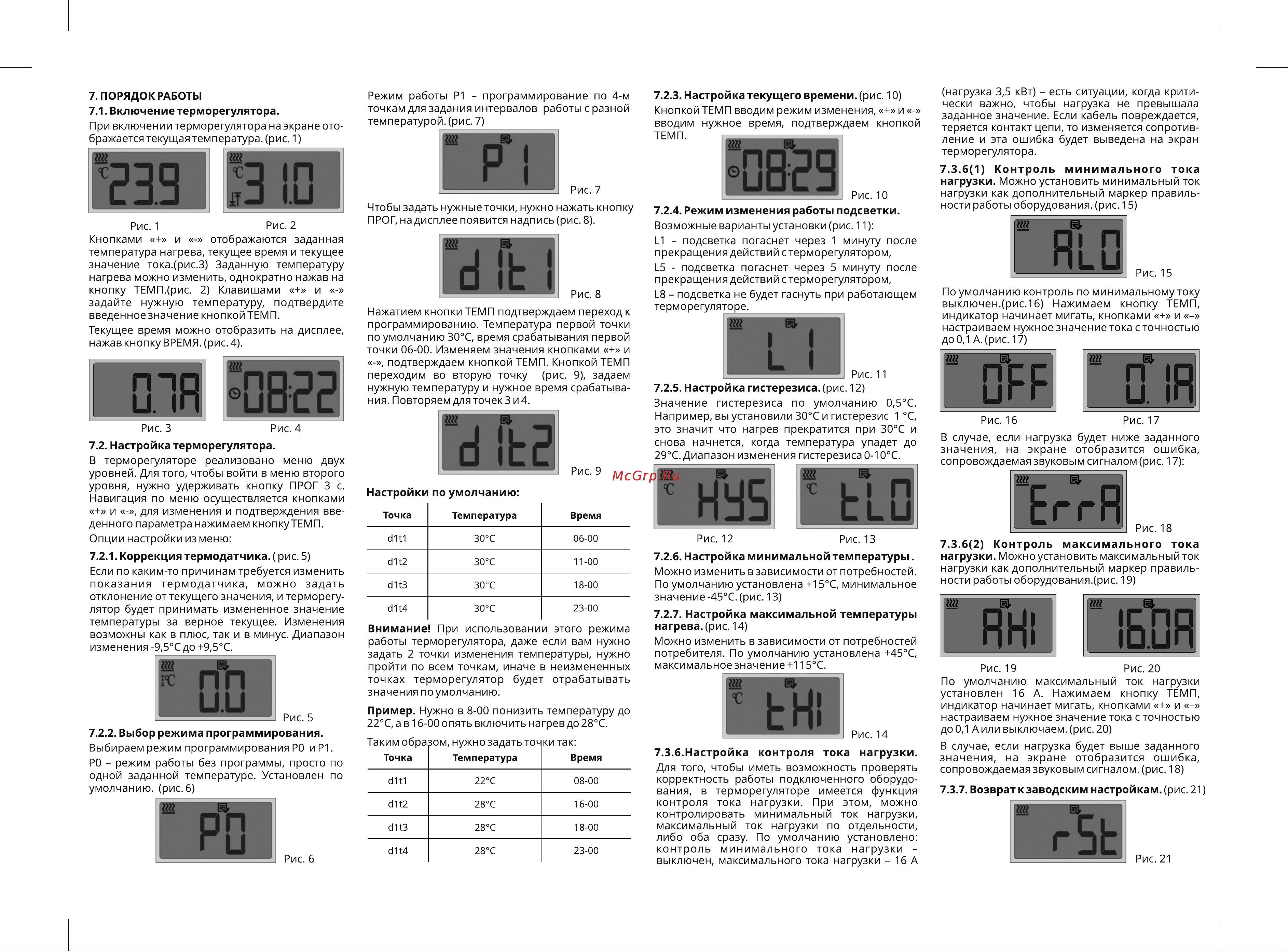

7 ПОРЯДОК РАБОТЫ 7 1 Включение терморегулятора При включении терморегулятора на экране ото бражается текущая температура рис 1 Режим работы Р1 программирование по 4 м точкам для задания интервалов работы с разной температурой рис 7 7 2 3 Настройка текущего времени рис 10 Кнопкой ТЕМП вводим режим изменения и вводим нужное время подтверждаем кнопкой ТЕМП Рис 1 Рис 2 Кнопками и отображаются заданная температура нагрева текущее время и текущее значение тока рис З Заданную температуру нагрева можно изменить однократно нажав на кнопку ТЕМП рис 2 Клавишами и задайте нужную температуру подтвердите введенное значение кнопкой ТЕМП Текущее время можно отобразить на дисплее нажав кнопку ВРЕМЯ рис 4 тп же Рис 3 Чтобы задать нужные точки нужно нажать кнопку ПРОГ на дисплее появится надпись рис 8 Нажатием кнопки ТЕМП подтверждаем переход к программированию Температура первой точки по умолчанию 30 С время срабатывания первой точки 06 00 Изменяем значения кнопками и подтверждаем кнопкой ТЕМП Кнопкой ТЕМП переходим во вторую точку рис 9 задаем нужную температуру и нужное время срабатыва ния Повторяем для точек 3 и 4 а Гьг Рис 4 7 2 Настройка терморегулятора В терморегуляторе реализовано меню двух уровней Для того чтобы войти в меню второго уровня нужно удерживать кнопку ПРОГ 3 с Навигация по меню осуществляется кнопками и для изменения и подтверждения вве денного параметра нажимаем кнопку ТЕМП Опции настройки из меню 7 2 1 Коррекция термодатчика рис 5 Если по каким то причинам требуется изменить показания термодатчика можно задать отклонение от текущего значения и терморегу лятор будет принимать измененное значение температуры за верное текущее Изменения возможны как в плюс так и в минус Диапазон изменения 9 5 С до 9 5 С 7 2 2 Выбор режима программирования Выбираем режим программирования РО и Р1 РО режим работы без программы просто по одной заданной температуре Установлен по умолчанию рис 6 Рис 6 3 I овгз Рис 10 7 2 4 Режим изменения работы подсветки Возможные варианты установки рис 11 И подсветка погаснет через 1 минуту после прекращения действий с терморегулятором 15 подсветка погаснет через 5 минуту после прекращения действий с терморегулятором 18 подсветка не будет гаснуть при работающем терморегуляторе Рис 11 7 2 5 Настройка гистерезиса рис 12 Значение гистерезиса по умолчанию 0 5 С Например вы установили 30 С и гистерезис 1 С это значит что нагрев прекратится при 30 С и снова начнется когда температура упадет до 29 С Диапазон изменения гистерезиса 0 10 С нагрузка 3 5 кВт есть ситуации когда крити чески важно чтобы нагрузка не превышала заданное значение Если кабель повреждается теряется контакт цепи то изменяется сопротив ление и эта ошибка будет выведена на экран терморегулятора 7 3 6 1 Контроль минимального тока нагрузки Можно установить минимальный ток нагрузки как дополнительный маркер правиль ности работы оборудования рис 15 выключен рис 16 Нажимаем кнопку ТЕМП индикатор начинает мигать кнопками и настраиваем нужное значение тока с точностью до 0 1 А рис 17 ГР а я И Ч1 Рис 16 Рис 17 В случае если нагрузка будет ниже заданного значения на экране отобразится ошибка сопровождаемая звуковым сигналом рис 17 Рис 9 Настройки по умолчанию Точка Температура Время аш 30 С 06 00 аИ2 30 С 11 00 сШЗ 30 С 18 00 11 4 30 С 23 00 Внимание При использовании этого режима работы терморегулятора даже если вам нужно задать 2 точки изменения температуры нужно пройти по всем точкам иначе в неизмененных точках терморегулятор будет отрабатывать значенияпоумолчанию Пример Нужно в 8 00 понизить температуру до 22 С а в 16 00 опять включить нагрев до 28 С 7 2 7 Настройка максимальной температуры нагрева рис 14 Можно изменить в зависимости от потребностей потребителя По умолчанию установлена 45 С максимальное значение 115 С ь ш Рис 14 Таким образом нужно задать точки так Точка 7 2 6 Настройка минимальной температуры Можно изменить в зависимости от потребностей По умолчанию установлена 15 С минимальное значение 45 С рис 13 Температура Время аш 22 С 08 00 апг 28 С 16 00 сП 13 28 С 18 00 ап4 28 С 23 00 7 3 6 Настройка контроля тока нагрузки Для того чтобы иметь возможность проверять корректность работы подключенного оборудо вания в терморегуляторе имеется функция контроля тока нагрузки При этом можно контролировать минимальный ток нагрузки максимальный ток нагрузки по отдельности либо оба сразу По умолчанию установлено контроль минимального тока нагрузки выключен максимального тока нагрузки 16 А 7 3 6 2 Контроль максимального тока нагрузки Можно установить максимальный ток нагрузки как дополнительный маркер правиль ности работы оборудования рис 19 ТЯГ Т5Я Рис 19 Рис 20 По умолчанию максимальный ток нагрузки установлен 16 А Нажимаем кнопку ТЕМП индикатор начинает мигать кнопками и настраиваем нужное значение тока с точностью до 0 1 А или выключаем рис 20 В случае если нагрузка будет выше заданного значения на экране отобразится ошибка сопровождаемая звуковым сигналом рис 18 7 3 7 Возврат к заводским настройкам рис 21
