6.4 Измерение бросков переменного тока (INRUSH )

Режим поддерживается только для сигналов переменного тока (AC, AC+DC), характеризующихся

большой скоростью нарастания (крутизной фронта). Если ожидаемый ток бросок тока может превысить

значение 100 А, то до начала измерений установите максимальный предел измерений (~300A

1. Нажмите и удерживайте кнопку-переключатель режимов в секторе LPF/ INRUSH в течение > 1 сек.

2. На дисплее отобразится соответствующий символ « INRUSH».

3. Не включая нагрузку, обхватите клещами проводник с током (на дисплее отобразится «----А»).

4. Клещи готовы к измерению пускового тока (находится в режиме ожидания - рис.6.4 точка №1).

5. Включите нагрузку (например, питание электродвигателя). На дисплее будет зафиксировано и

удержано значение пускового тока за период усреднения 100 мс (см. рис.6.4 точка №2).

6. Для выхода из режима (возврата к функции измерения тока) - нажмите кнопку в требуемом секторе.

7. Последовательность манипуляций и диаграмма тока приведены ниже на рисунках.

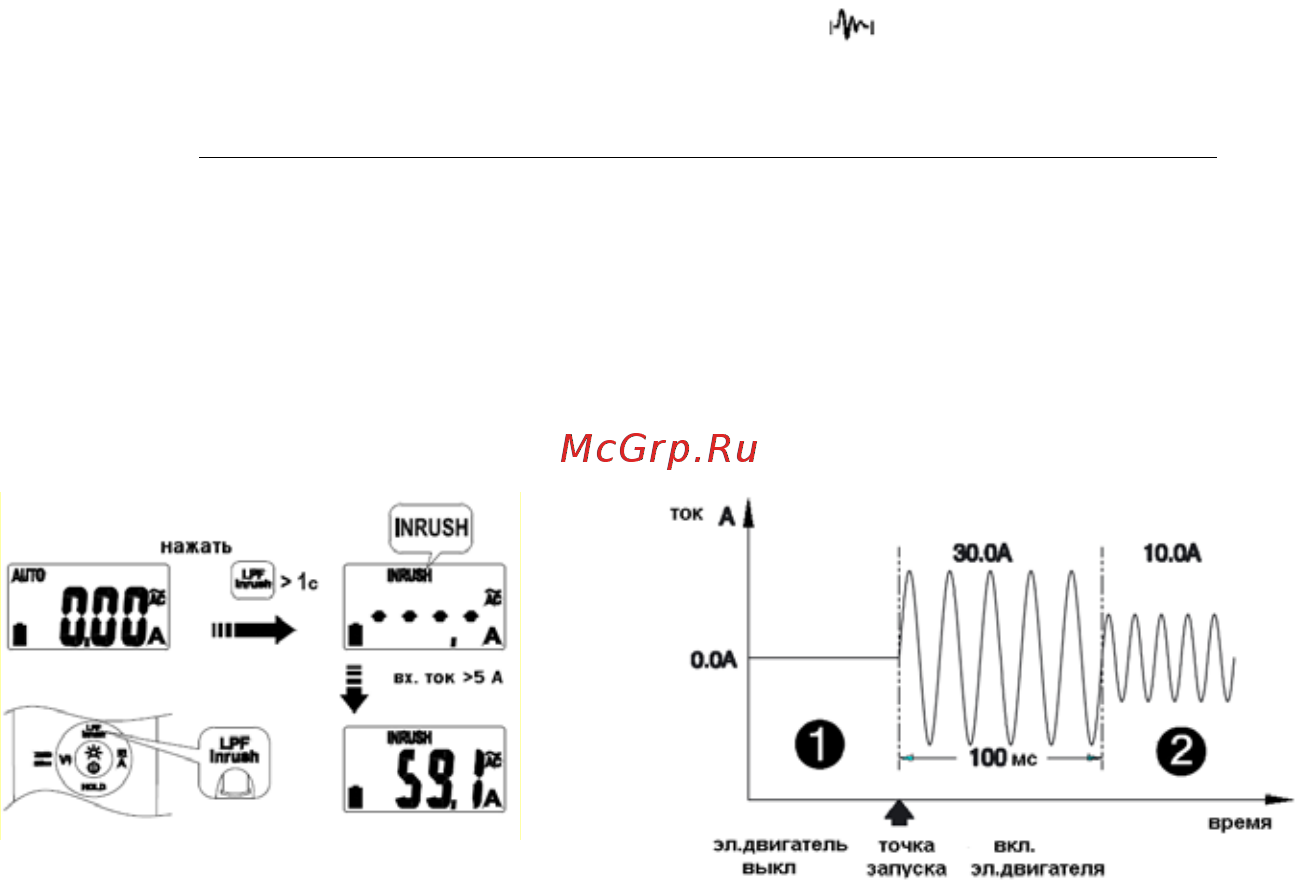

Рис. 6.3. Последовательность манипуляций

при регистрации бросков пускового тока

Рис. 6.4. Временная диаграмма при запуске ЭУ

(кривая тока потребления)
