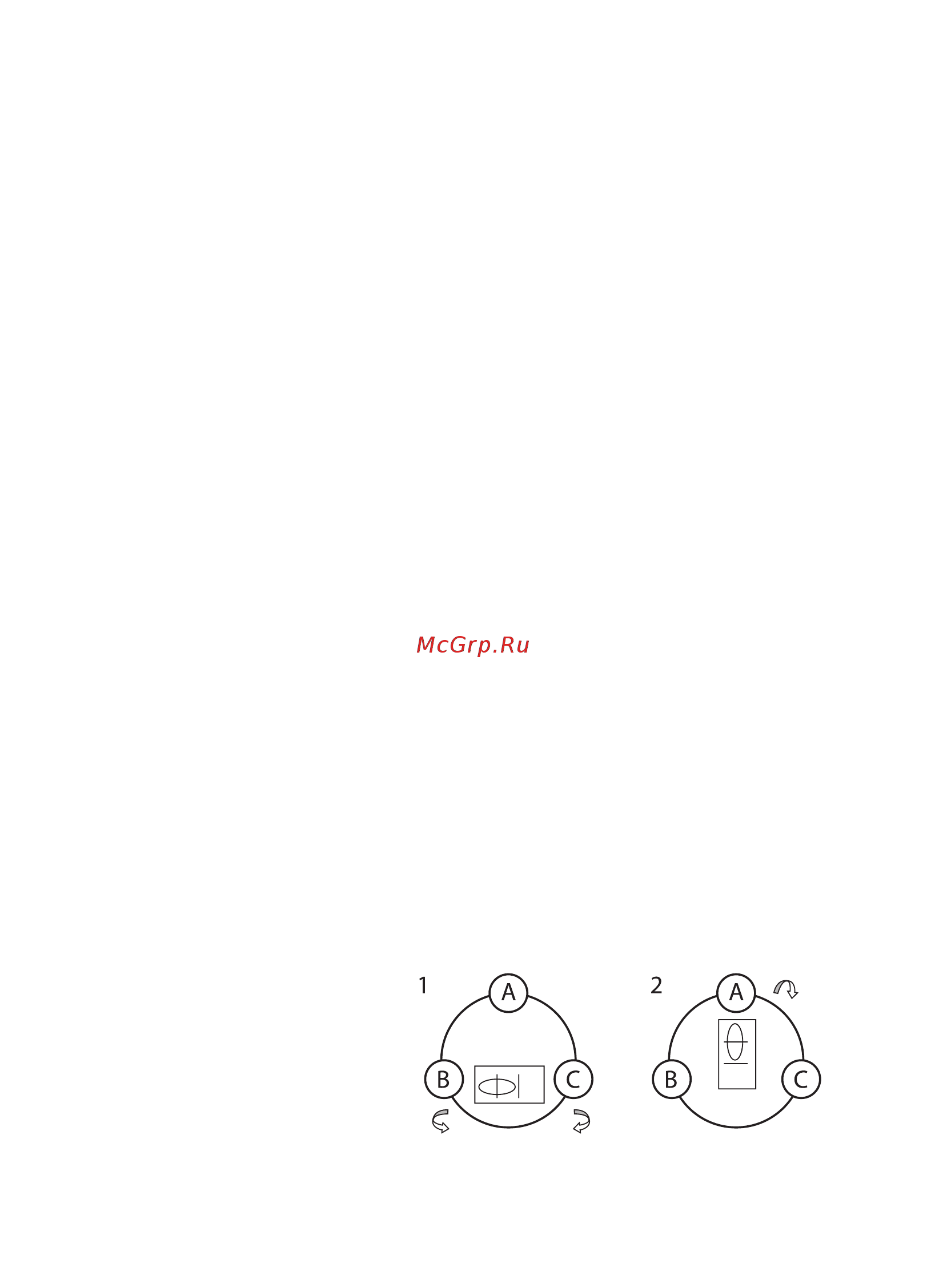

Рис. 5-3

5.2 Установка прибора

5.2.1 Раздвиньте ножки штатива на требуемую высоту.

5.2.2 Убедитесь, что опорная точка находится прямо под

центральным отверстием головки штатива.

5.2.3 Выровняйте штатив (это очень важно при центриро-

вании с помощью нитяного отвеса со свинцовым грузом).

5.2.4 Убедитесь, что все фиксирующие ручки надёжно за-

тянуты.

5.2.5 Закрепите прибор на штативе.

5.3 Горизонтирование прибора

5.3.1 Центрирование круглого уровня при помощи подъ-

ёмных винтов A, B и C. (Предполагается, что подъёмные

винты A, B и C).

5.3.2 Поверните алидаду таким образом, чтобы ось ци-

линдрического уровня стала параллельна линии, соеди-

няющей B and C. Настройте подъёмные винты B и C таким

образом, чтобы цилиндрический уровень оказался

отцентрован (как показано в части 1. Рис.5-3).

5.3.3 Поверните алидаду на 90°, подкрутите подъёмный

винт A и добейтесь, чтобы пузырёк воздуха оказался в

центре.

5.3.4 Повторяйте пункты 5.3.2-5.3.3 до тех пор, пока пу-

зырёк не останется в нулевом положении при этих двух

направлениях алидады.
