RGK T-02 + лазер ЦУ [23/31] Поверка и настройка

S5-3004 на 180° против часовой стрелки и снимите корпус

прибора с трегера (как показано на Рис. 6-5).

6.5.2 Установка трегера.

(1) Вращайте ручку S5-3004 против часовой стрелки до

упора. Убедитесь, что установочная плита S3-4001 на основ-

ном корпусе прибора находится на одной линии с выемкой

на трегере, и установите основной корпус прибора на тре-

гер (как показано на Рис. 6-6).

(2) Вращайте ручку S5-3004 по часовой стрелке до упо-

ра, так, чтобы метка «T» была направлена вниз. Вращайте

фиксирующий винт до упора.

7. Поверка и настройка

7.1 Цилиндрический уровень.

7.1.1 Поверка.

(1) Закрепите прибор на штативе, приблизительно вы-

ровняйте его и поверните так, чтобы цилиндрический уро-

вень оказался параллельным линии, соединяющей два из

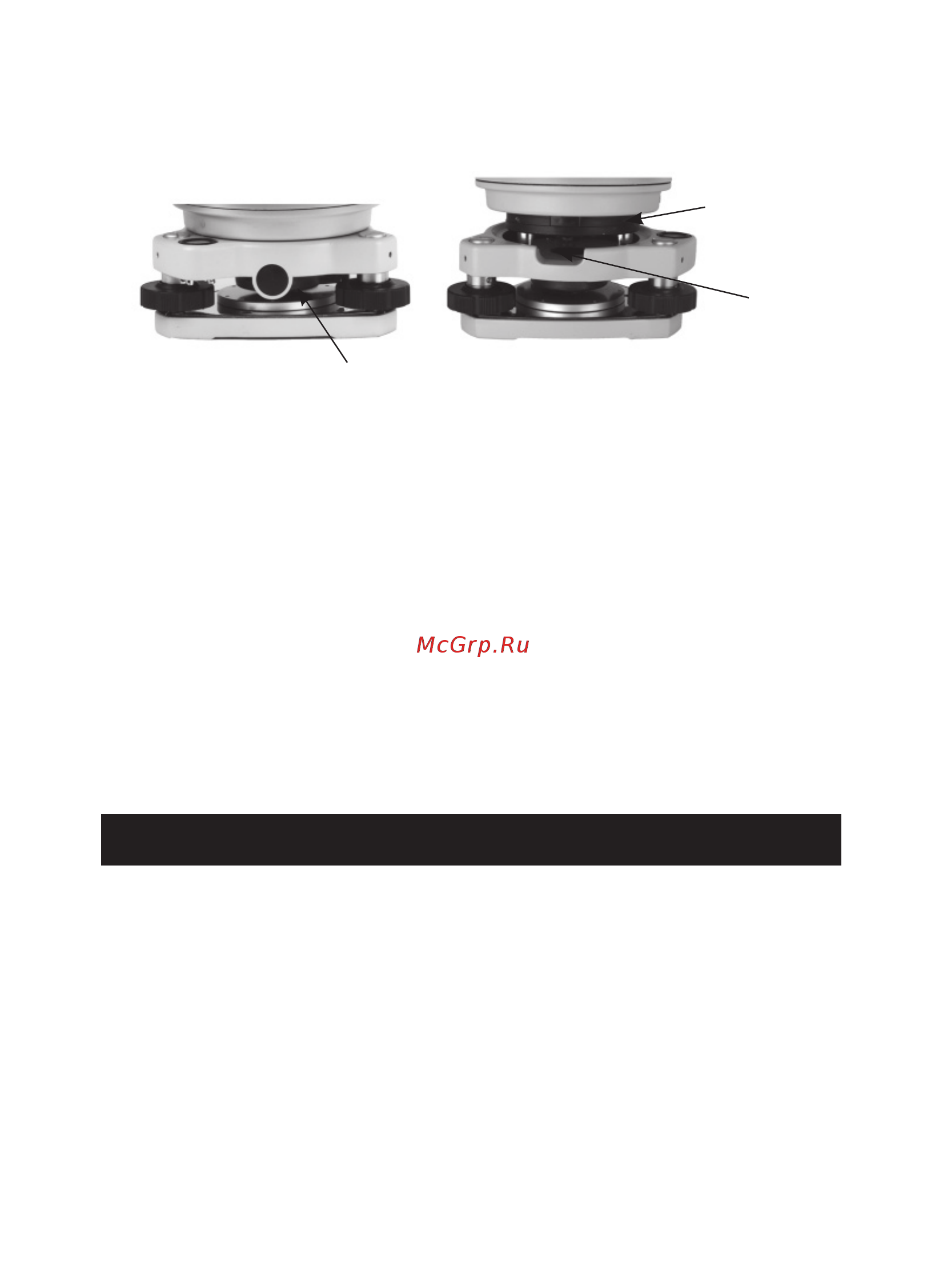

Рис. 6-5

S3-4001

Установочная

плита

Выемка

S5-3004

ручка
