12
РАЗДЕЛ 4 УКАЗАНИЯ ПО
ПРИМЕНЕНИЮ
4.1 Перед началом применения
ПРЕДУПРЕЖДЕНИЕ!
Перед запуском станка оператор должен прочитать и
изучить все руководство, особенно Раздел 2, в
котором изложены правила техники безопасности.
Кроме того, перед началом работ следует убедиться,
что станок в порядке и что все детали,
подвергающиеся износу и разрушению, находятся в
идеальном рабочем состоянии.
4.2 Применение
Ленточная пила разработана и изготовлена
исключительно для разрезания заготовок из черного
металла трубчатого, полого или сплошного сечения.
Применение станка для отрезания иных материалов
или для иных технологических процессов
противоречит предписанным способам применения в
этом руководстве и считаются не только
неправильными и запрещенными, но и освобождают
компанию-изготовителя от любой ответственности,
как непосредственной, так и косвенной.
Перед вставкой вилки в розетку убедитесь, что
напряжение соответствует указанному на паспортной
табличке (поз. 17, Рис. 1).
4.3 Эксплуатация
Подключите вилку кабеля станка и включите
станок.
Включите общий выключатель (поз. 8, Рис. 1).
Загорится индикаторная лампа (поз. 8.1, Рис. 1),
которая указывает на то, что станок под
напряжением.
Убедитесь, что микропереключатель натяжения
пильной ленты нажат, в противном случае
станок не будет работать (поз. 1, Рис. 1).
Поднимите пильный блок, убедитесь, что
установочный кронштейн отсоединен от
концевого выключателя.
Запуск
1. Поверните кнопку аварийной остановки
(красная, грибообразная) (поз. 6, Рис. 1).
2. Запустите ленточную пилу.
Поверните переключатель опций в положение
«управление рукояткой» (поз. 7.1, Рис. 1),
нажмите кнопку (поз. 2, Рис. 1).
Поверните переключатель опций в положение
«главный выключатель» (поз. 7.1, Рис. 1),
нажмите главный включатель (поз. 7, Рис. 1).
Остановка
Чтобы остановить ленточную пилу
Нажмите кнопку аварийной остановки
(красная, грибообразная) (поз. 6, Рис. 1).
Поверните общий выключатель (поз. 8, Рис.
1) в положение «OFF» («ВЫКЛ.») (или
положение «0»).

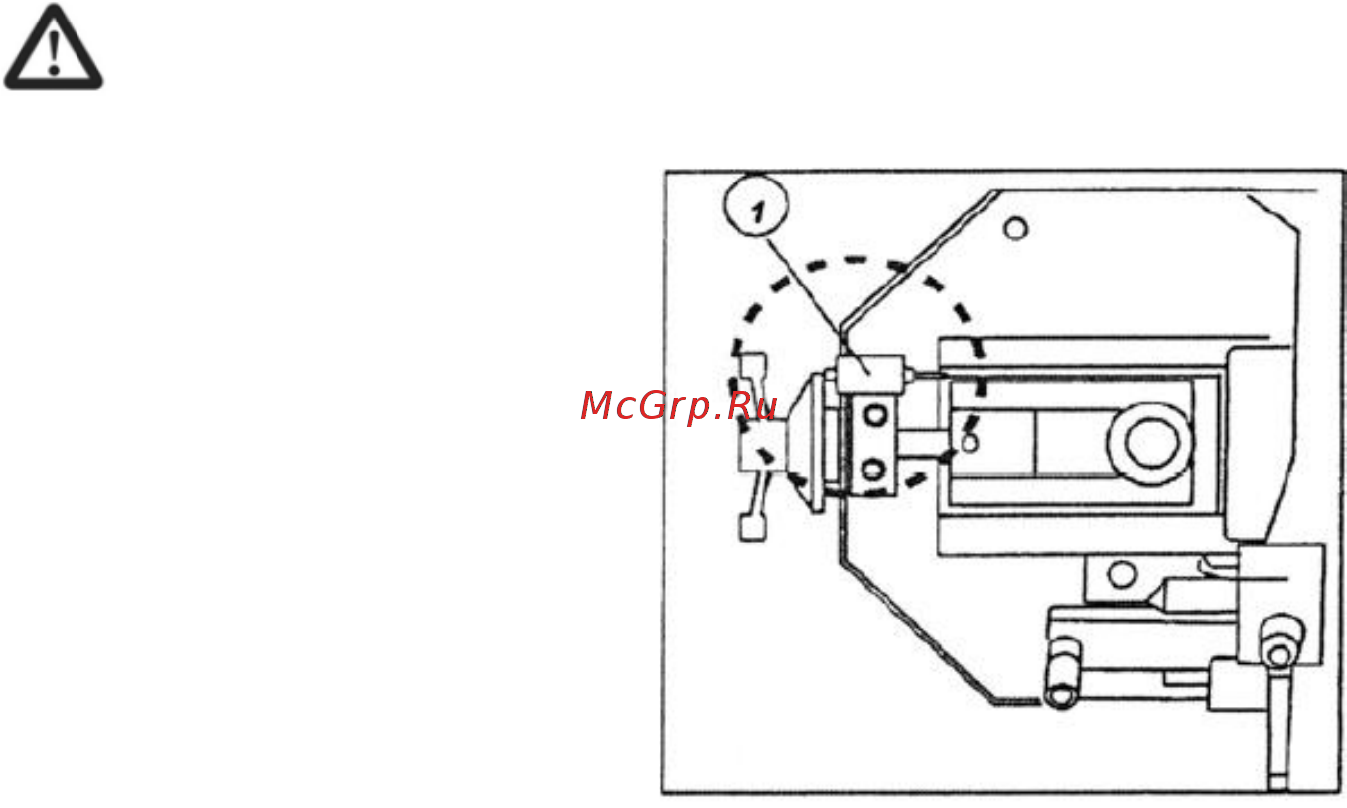

Рис. 7
4.4 Органы управления
Станок оборудован следующими органами
управления:
1. Общий выключатель (поз. 8, Рис. 1)
Функция этого выключателя состоит во включении
электропитания станка. Когда он включен,
сигнальная лампа указывает на то, что станок под
напряжением.
(Только для трехфазного мотора) (позиция «0»:
пильная лента не вращается; ПОЗИЦИЯ «1»: это
позиция наименьшей скорости; ПОЗИЦИЯ «2»: это
позиция наибольшей скорости).
2. Кнопка аварийной остановки (поз. 6, Рис. 1)
Станок оборудован кнопкой аварийной остановки,
которая используется для остановки станка в
аварийной ситуации. Кнопку аварийной остановки
следует разблокировать перед повторным запуском
станка после аварийной остановки.
3. Переключатель опций (поз. 7.1, Рис. 1)
Функция этого переключателя заключается в
переключении цепей управления («управление
рукояткой» или «главный выключатель»).
4. Главный выключатель (поз. 7, Рис. 1)
Нажмите этот выключатель, после чего ленточная
пила начнет работать.
5. Рукоятка с кнопкой управления (поз. 1, Рис. 1)
Рукоятка управления (оператор должен
присутствовать) используется для поднятия и
опускания пильного блока, а также для выполнения
операции резания. Эта рукоятка состоит из трубки,
прикрепленной к пильному блоку станка.
Управление осуществляется кнопкой, закрепленной
на конце трубки.
Чтобы запустить вращение пильной ленты, нажмите
кнопку (поз. 2, Рис. 1). Отпустите ее, чтобы
прекратить вращение.
Кроме того, рукоятка оборудована
предохранительным устройством для защиты от
случайного запуска.
