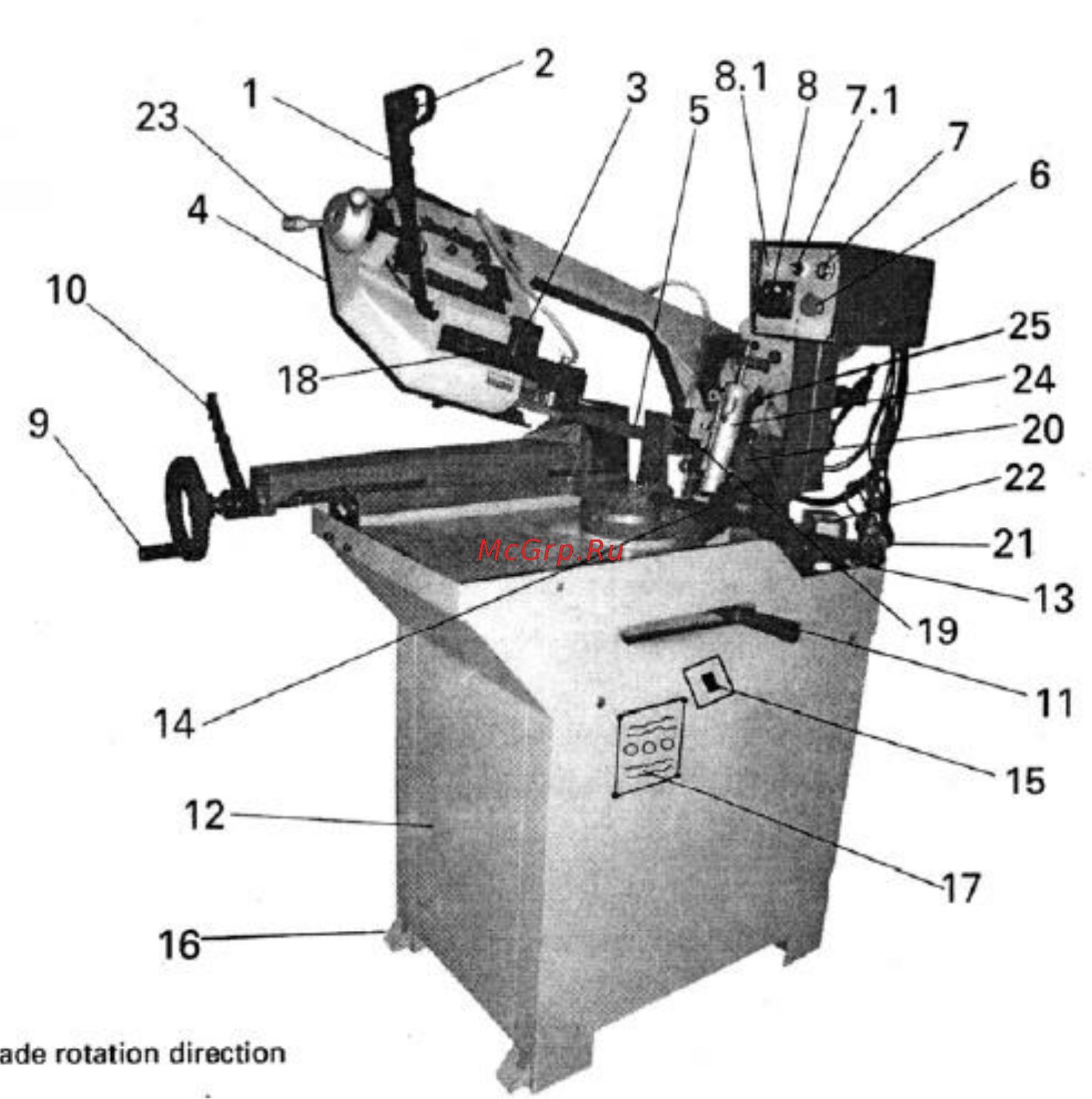

1. Рукоятка управления

2. Микропереключатель

3. Стрелка, указывающая направление вращения пильной ленты.

4. Защитное ограждение.

5. Пильная лента.

6. Кнопка аварийной остановки (красная, грибообразная).

7. Главный переключатель.

7.1 Переключатель опций.

8. Общий переключатель.

8.1 Индикаторная лампа.

9. Маховик тисков.

10. Рычаг быстрой фиксации.

11. Рычаг фиксирования тисков.

12. Станина станка.

13. Бак для подачи СОЖ.

14. Упорный стержень.

15. Крепление станка к станине.

16. Крепление станины к полу.

17. Паспортная табличка.

18. Регулируемая подвижная направляющая пильной ленты.

19. Фиксированная направляющая пильной ленты.

20. Упор регулирования возврата пильного блока.

21. Крышка слива СОЖ (не показана на рисунке).

22. Насос СОЖ.

23. Маховик регулировки натяжения пильной ленты.

24. Цилиндр.

25. Концевой выключатель.
