6
6.1.14
. Нарушение изоляции электропро-
водки, а также отсутствие заземления и
о
граждения токоведущих частей может при-
ве
сти к электротравмам.
6.1.15. Не допускайте неправильной экс
-
плуатации шнура питания. Не тяните за шнур
при отсоединении вилки от розетки.
Обере
гайте шнур от нагревания, от попа-
дания масла и воды и повреждения об ос
т-
рые кромки.
6.2. Дополнительные указания по обесп
е-
чению безопасности при работе с аппар
а-
том АСП.
6.2.1. Запрещается изменять конструк
цию аппа-
рата АСП и его сменного обору
дования.
6.
2.2. Используйте аппарат АСП только по
назначению.
6.2.3. Избегайте неудобных положений рук, т. к.
при внезапном соскальзывании одна или обе
руки могут оказаться рядом с нагревательным
элеме
нтом. При необ
ходимости используйте
специальные пе
рчатки.
6.2.
4. Запрещается
работа аппарата АСП в
помещениях, а также рядом с лег-
ковоспламеняющимися, агрессивными и ле-
тучими веществами (жидкости, газы и прочие
м
атериалы).
6.2.5.
Запрещается работать с аппара
том
АСП, если принимаете лекарства, или нахо-
дитесь в сост
оянии алкогольного или нарк
о-
тич
еского опьянения.
6.2.6.
Запрещается контакт частей и уз
лов
а
ппарата АСП с любыми жидкостями.
7. ПОДКЛЮЧЕНИЕ АППАРАТА АСП К ИСТОЧНИКУ ПИТАНИЯ
7.1. Электрические соединения. Тре-
бования к шнуру питания
7.1.1. Аппарат АСП подключается к сети с
напряжением 220 В частотой 50 Гц.
7.1.2. Для защиты электропроводки от пере-
грузок
в электрощите необходимо приме
нять
плавкие предохранители или ав
тома
тические
выключатели.
7.1.3. Запрещается переделывать вилку, если
она не входит в розетку.
Квалифицированный электрик должен устано-
вить соответствующую розетку.
7.1.4. При повреждении шнура питания его
должен заменить изготовитель или сертифи-
цир
ованный сервисный центр.
7.1.5. При использовании удлинителей шнура
питания убедитесь в его с
оответствии п
о-
требляемой мощности одновр
еменно вкл
ю-
ченных потребителей.
8. СБОРКА И ПОДГОТОВКА К РАБОТЕ (Рис. 2)
8.1. Из индивидуального ящика извлеките
опору (
10). На ровной и надёжной поверхн
о-
сти рабочего стола (верстака) установите и
надёжно закрепи
те опору (10). Для закрепл
е-
ния опоры (
10) используйте, например, стру
б-
цины (не комплектуется).
8.2. Из индивидуального ящика извлеките
аппарат АСП, установите его
в опоре (10
), как
п
оказано на Рис. 2.
8.3. С обеих сторон нагревательного
элемента (8) установите и через отверстия
закрепите
парные насадки (7 и /или 9), нео
б-
ходимые для
предстоящей работы
. Насадки
должны быть чистыми.
Внимание: При монтаже насадок будьте
пр
едельно внимательны - тефло
новое
покр
ы
тие требует аккуратного обращения.
8.4. Насадк
и (7) необходимо устанавли
вать
так, чтобы их поверхности максимально со-
прикасались с поверхностью нагревательного
элемента.
9. ПОДГОТОВКА ТРУБЫ (Рис. 3)
9.1. Свариваемые участки трубы должны быть
чистыми, обезжиренными, не иметь заусенцев,
не иметь дефор
маций и любых других дефе
к-
тов. Торец трубы должен быть ровный и
строго перпендикулярен стенкам трубы.
9.2.Торцевание и резание трубы в раз
мер необх
о-
димо выполнять специальны
ми ножницами
7
для резки металлопластиковых и полипропилено-
вых труб соответ
ствующего типоразмера
(не
комплектуется)
. Рекомендуем на торце нару
ж-
ного диаметра трубы снять фа
ску.
9.3. При сваривании армированных (фоль
ги
-
рованных) труб необходимо пред
ва
рительно
зачистить участок
специальным приспособле
-
нием (ин
струментом) – не комплектуется.
9.4. В зависимости от диаметра произведите
разметку глубины сварки на конце трубы.

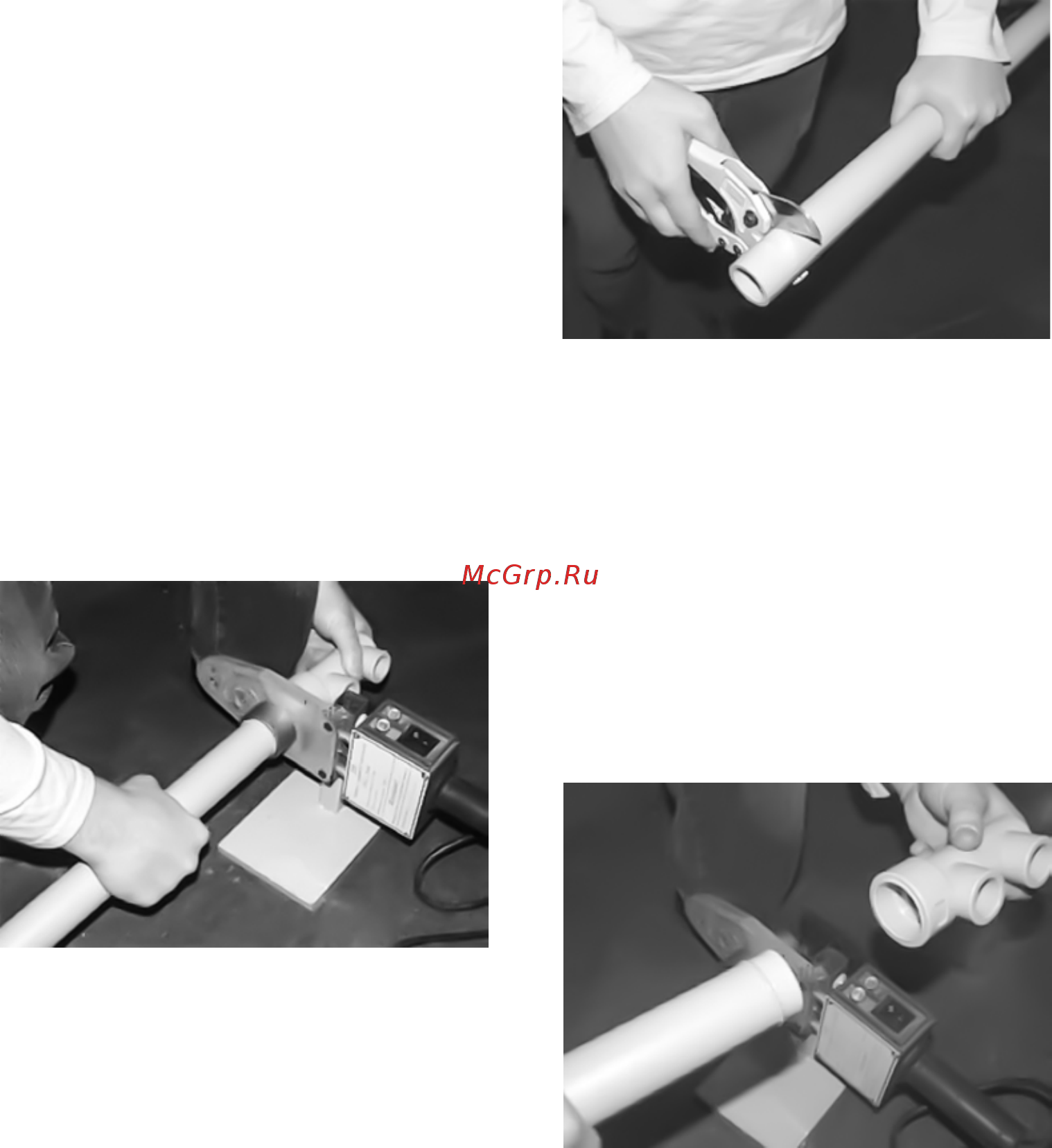

Рис. 3
10. СВАРКА (Рис. 4-6)
10.1. Проверьте надёжность установки и пра-
вильность подг
отовки аппарата АСП, свар
и-
ваемых труб и фитингов.
Рис. 4
10.2. Включите аппарат АСП переключа
телем
(5)
. При включении одной клавиши включае
т-
ся один тэн мощностью 750Вт. При включен
и
и
второй клавиши включается ещё один тэн
мощностью 750Вт.
Свечение индика
торной
лам
почки/лампочек переключателя двухкл
а-
вишно
го (5
) свидетельствует о включении
аппар
ата АСП.
Регулятором (4) установите
выбранную температуру.
10.3. Для достижения рабочей температуры
нагревательного элемента (
8) и установле
н-
н
ых насадок потребуется некоторое время.
Когда индикаторные лампочки (6) погасли,
темпе
ратура достигла рабочей, ука
зывает на
готовность аппарата АСП к р
аботе.
Будь
те крайне осторожны.
10.4. Как показано на Рис. 4, с минимальным
разрывом по времени,
сначала уста
новите
фитинг, а затем конец трубы в соответствую-
щие насадки. Устанавли
вайте и плавно пр
о-
талкивайте фитинг и трубу в насадку на
глубину сварки без
вращения, табл. 2.
Рис. 5
Внимание:
проталкивание трубы в на
садку до
упора мож
ет уменьшить или полностью з
а-
плавить внутренний диаметр трубы. Зазор
между торцом трубы и упором в насадке
должен составлять не менее 1 мм.
