Разъемы устройства
Шинный соединитель - Ниже указаны физические интерфейсы к стойке
видеокодера, обеспечивающие питание, сеть, RS-485 и соединения ввода/вывода.
Кнопка управления - Данная кнопка служит для сброса настроек видеокодера
и возвращения к заводским настройкам. См. стр. 19.
Кнопка сброса - Данная кнопка отключает и повторно подключает питание
видеокодера. См. стр.19.
Аудио вход/выход - Гнездо 3,5 мм объединяет в себе вв
од и вывод. Гнезда
совместимы с запорными кольцами с резьбой M6 x 0,5.
Вход: Сбалансированный или несбалансированный вход для моно
микрофона или линейного сигнала.
Выход: Аудио выход (линейный уровень) для подключения системы
оповещения или активных динамиков со встроенным усилителем. Для
аудио выхода необходимо использовать разъем стерео.
Для получения наилучшего качества звука при ис
пользовании длинных кабелей,
применяйте сбалансированный микрофон и экранированные кабели. Для более
надежного соединения рекомендуется использовать аудио разъемы с резьбой.
Вэтом случае крепежную гайку необходимо снять с аудио гнезда. См. Обзор
оборудования, на стр. 6.

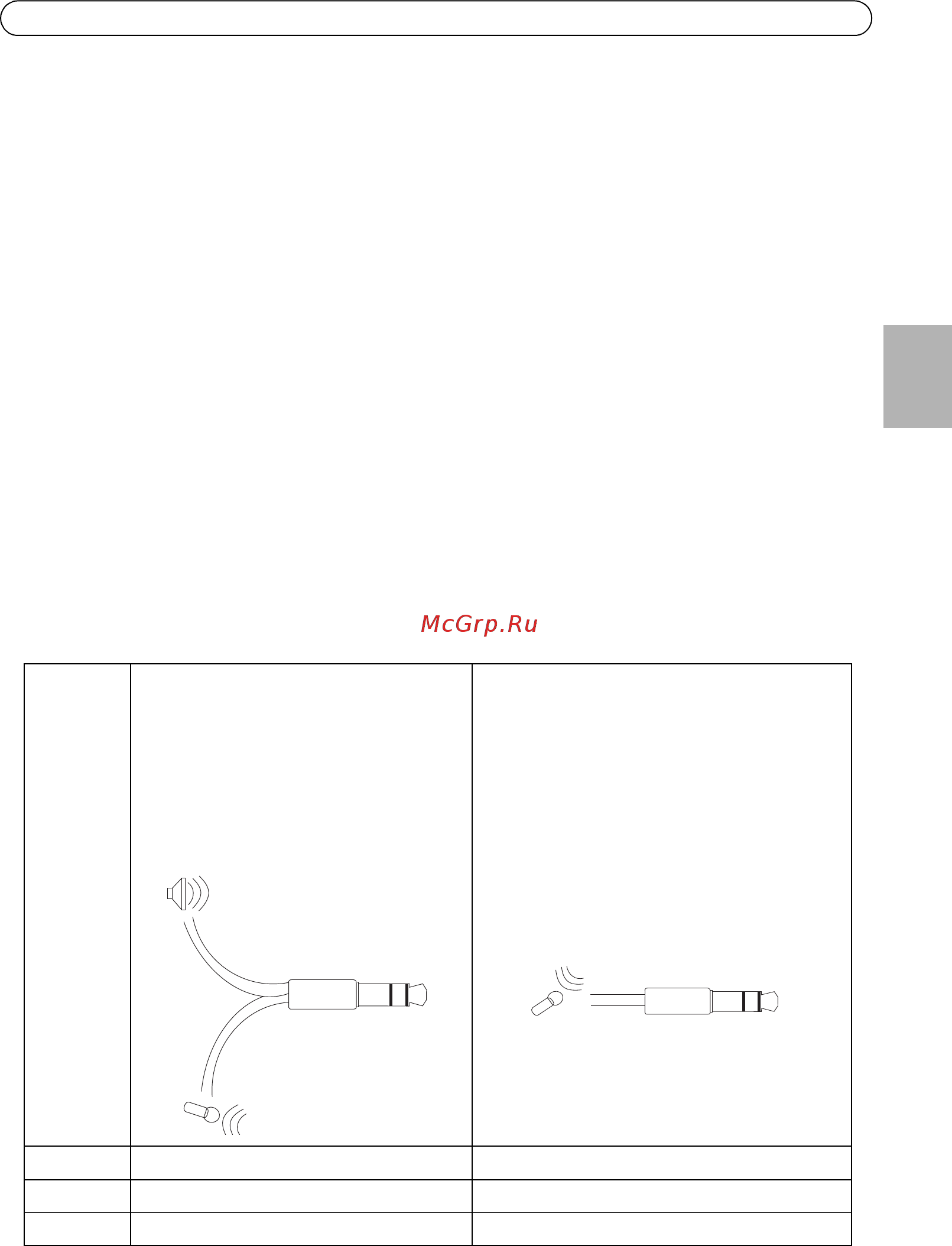

Контакт Дуплексный, полудуплексный,
симплексный
несбалансированный
Гнездо для микрофона
(регулируемое напряжение
смещения: 2,0 В, 2,5 В, 3,0 В)
Вход
Выход
Симплексный
сбалансированный
Гнездо для микрофона (регулируемое
фантомное питание 12 В)
Вход
1 Головка Микрофон/Вход + Микрофон/Вход
2 Кольцо Выход - Микрофон/Вход
3 Трубка Заземление Заземление
1
2
3
123
