ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
1.Назначение и область применения.
Фильтр применяется для очистки потока от нерастворимых механических
примесей в системах трубопроводов горячей и холодной воды, сжатого
воздуха, масла и жидких углеводородов при температуре транспортируемой
среды до 110°C .
2. Особенности конструкции.
2.1. Поворот потока жидкости на 90º в колбе фильтра создает вихревую
турбуленцию, способствующую более эффективной очистке.
2.2. Пробка фильтра имеет резьбу G1/2, что позволяет устанавливать вместо
неё дренажный или водоразборный кран, гибкую подводку и т.п.
2.3. Компактный размер фильтра даёт возможность размещать его в весьма
ограниченном пространстве.
2.4. Сетка с ячейкой 300 мкм является оптимальной для защиты от засорения
квартирных редукторов давления, водосчетчиков, термостатов и современной
водоразборной арматуры.
2.5. Фильтр имеет на пробке пломбировочное ушко.
3. Технические характеристики.
№
Характеристика
Ед. изм.
Значение
1
Номинальные диаметры
дюйм
½
¾
2
Рабочее давление
МПа
1,6
1,6
3
Пробное давление
МПа
2,4
2,4
4
Размер ячеи сетки
мкм
300
300
5
Расстояние между центрами ячеек
мм
0,36
0,36
6
Диапазон температур рабочей среды
ºС
+1÷110
+1÷110
7
Транспарентность фильтроэлемента
%
28
28
8
Условная пропускная способность
Kv, на чистом фильтре
м3/час
3,1
4,5
9
Номинальный расход на чистом
фильтре
м3/час
1,4
2,0
10
Вес
г
134
223
11
Средний полный срок службы
лет
30
30
4. Конструкция.
Фильтр состоит из корпуса 1, пробки 2, фильтроэлемента 3, и
уплотнительного кольца 4. Корпус и пробка фильтра выполнены из
горячепрессованной, никелированной латуни марки CW617N. Между
пробкой и корпусом располагается уплотнительное кольцо из EPDM. В
корпус помещен фильтроэлемент из нержавеющей стали AISI 304 (толщина
Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY

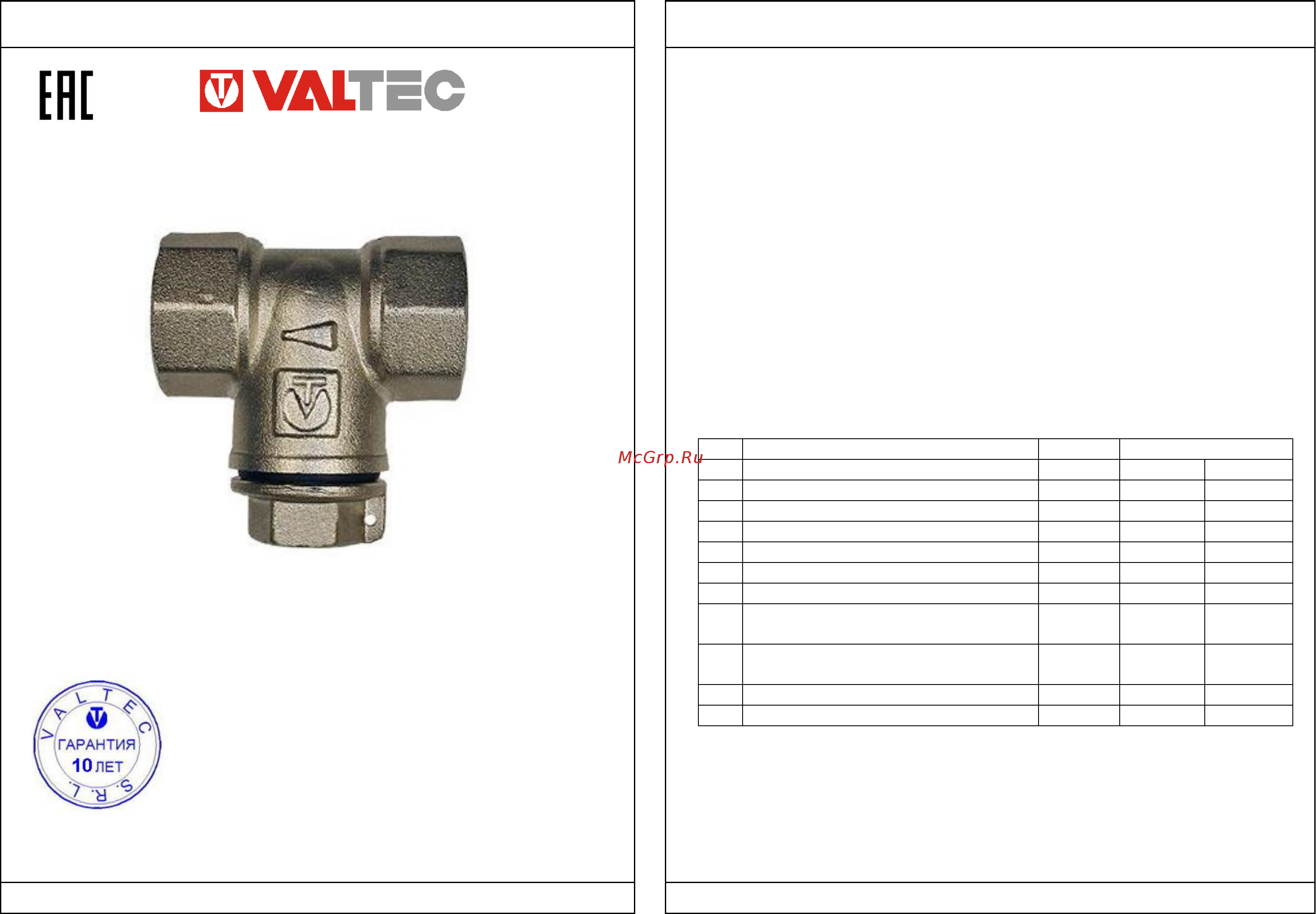

ФИЛЬТР МЕХАНИЧЕСКОЙ ОЧИСТКИ
МАЛОГАБАРИТНЫЙ, ЛАТУННЫЙ, ПРЯМОЙ
Модель: VT. 385
ПС - 46053
Содержание
- Vt 385 1
- Малогабаритный латунный прямой 1
- Модель 1
- Пс 46053 1
- Технический паспорт изделия технический паспорт изделия 1
- Фильтр механической очистки 1
- Технический паспорт изделия технический паспорт изделия 2
- Amministratore valtec s r l 3
- Delegato 3
- Технический паспорт изделия технический паспорт изделия 3
- Гарантийный срок десять лет сто двадцать месяцев с даты продажи конечному потребителю 4
- Гарантийный талон _____ 4
- Латунный прямой 4
- Модель dy количество 4
- Отметка о возврате или обмене товара дата __ _________20___г подпись__________________ 4
- С условиями гарантии согласен 4
- Технический паспорт изделия технический паспорт изделия 4
- Фильтр механической очистки малогабаритный 4
