6
В сети должен быть установлен
плавкий предохранитель с защитой
от скачков напряжения на 10 А.
Используйте только силовые кабели
с маркировкой H07RN-F.
Подключение и ремонт
электрического оборудования может
осуществлять только
квалифицированный электрик.
4.4 Отвод пыли
Во избежание высокой концентрации
пыли в воздухе используйте
подходящую систему улавливания
пыли и фильтрации воздуха.
4.5 Запуск станка
Включение станка производится с
помощью зеленой кнопки ВКЛ.
Красная кнопка на главном
переключателе останавливает
станок.
5. Работа на станке
5.1 Правильное рабочее
положение
Всегда держите инструмент на
подручнике и направляйте его
ладонью с сомкнутыми пальцами.
(См. Рис. 4 и Рис. 5)

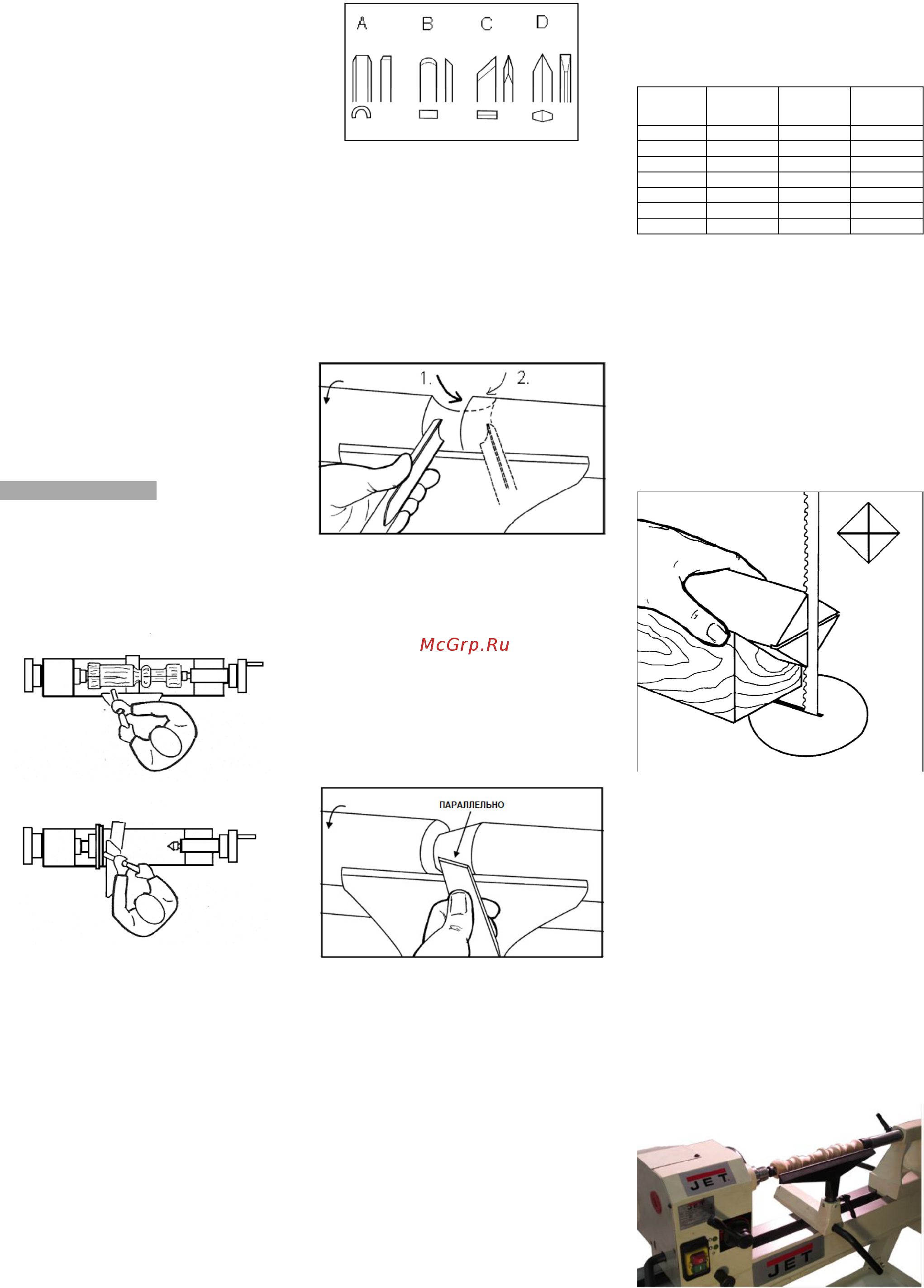

Рис. 4
Рис. 5
5.2 Выбор инструмента:
Хороший результат при обработке
древесины зависит не от высоких
скоростей резания, а скорее от
правильного выбора инструмента.
Качественный и хорошо заточенный
инструмент – обязательное условие
профессиональной обработки
древесины.
Основные виды инструмента:
Рис. 6
Трубчатый резец (A, Рис. 6) –
наиболее часто используемый
инструмент при точении древесины.
Используется для быстрого
формирования цилиндрической
детали из необработанной
древесины, изготовления чаш,
тарелок, подставок и других деталей
(Рис. 7).
Рис. 7
Шабер (В, Рис. 6), применяется для
наружного и внутреннего
калибрования, а также для удаления
следов обработки.
Косой резец (C, Рис. 6),
используется для проточки V-
образных канавок, заплечиков и т.д.
(Рис. 8). Режущая кромка
инструмента устанавливается
параллельно направлению реза.
Рис. 8
Отрезной резец (D, Рис. 6),
используется для прямого врезания
в материал или отрезки. Также
применяется как шабер и для
получения нужного диаметра.
5.3 Выбор частоты вращения
шпинделя:
Черновую обработку и обработку
заготовок большого диаметра
следует производить при малых
числах оборотов. При появлении
вибрации необходимо остановить
станок и устранить неполадку.
Обратите внимание на
рекомендации по выбору числа
оборотов шпинделя.
Рекомендации по выбору числа
оборотов
Диаметр
заготовки
мм
Черновая
обработка
об/мин
Основная
обработка
об/мин
Финишная
обработка
об/мин
< 50 1600 2200 2200
50-100 700 1600 2200
100-150 500 1250 1600
150-200 370 700 1250
200-250 370 500 900
250-300 370 500 700
300-350 370 370 500
5.4 Точение между центрами:
С помощью линейки отмерьте и
промаркируйте центр на каждом
торце заготовки. Сделайте
углубления на обоих торцах
заготовки. Для заготовок из дерева
особо твердых пород может
возникнуть необходимость сделать
пропилы на конце заготовки со
стороны установки поводкового
патрона (Рис. 9).
Рис. 9
Четырехзубцовый поводковый
патрон закрепляется в конусе
шпинделя и может быть снят со
станка при помощи выколотки.
Установите отцентрированную
заготовку между четырехзубцовым
поводковым патроном и подвижным
центром задней бабки.
Поворачивайте маховик задней
бабки до тех пор, пока подвижный
центр прочно не установится в
заготовке. Поверните маховик в
обратную сторону на четверть
оборота и зафиксируйте пиноль
задней бабки.
