7

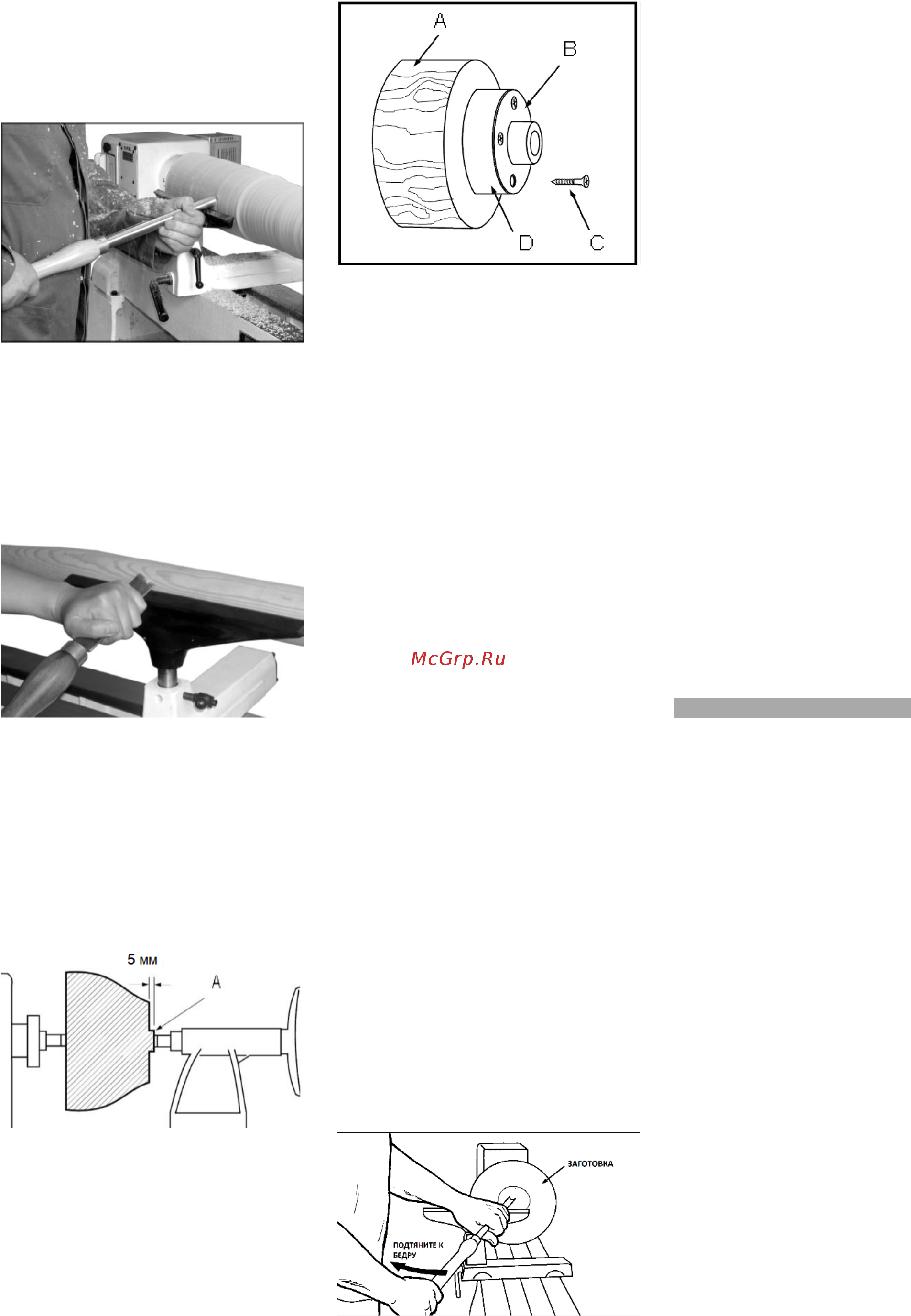

Рис. 10
Проверните заготовку рукой, чтобы
убедиться в том, что она надежно
установлена между центрами и
может свободно вращаться (Рис. 10).
Рис. 11
При точении заготовки,
установленной между центрами,
подручник устанавливается
примерно на 3 мм выше линии
центров (Рис. 11 и 12).
Рис. 12
5.5 Обработка чаш:
Обработайте внешнюю сторону
чаши между центрами.
Обточите небольшой участок
заготовки до диаметра отверстия
планшайбы (А, Рис. 13). Это
позволит отцентрировать заготовку
при повторном зажиме.
Рис. 13
Установите заготовку (A, Рис. 14)
непосредственно на планшайбу,
прикрутив ее 4 шурупами (C) с
обратной стороны. Шурупы должны
быть достаточно короткими, чтобы
не препятствовать процессу резания,
но их длина должна позволять
надежно удерживать заготовку на
планшайбе.
Рис. 14
Если закрепить заготовку шурупами
невозможно, ее можно приклеить к
несущему диску (D), а диск
прикрепить винтами к планшайбе. С
помощью приклеенного между
диском и заготовкой листа бумаги Вы
сможете избежать повреждения
поверхности заготовки при
последующем снятии ее с диска.
Планшайбу вместе с уже
закрепленной заготовкой накрутите
на передний конец шпинделя и
сильно затяните руками.
Отодвиньте заднюю бабку, снимите
центр с задней бабки во избежание
получения травмы.
Прокрутите заготовку вручную,
чтобы убедиться в том, что она
надежно установлена и может
свободно вращаться.
При обработке на планшайбе
подручник устанавливается немного
ниже линии центров.
Предупреждение: располагайте
режущий инструмент только слева от
вращающегося центра.
Попробуйте очень легко провести
инструментом одним движением от
кромки чаши до ее нижней части,
чтобы убедиться в том, что
поверхность заготовки чистая, с
плавным закруглением.
Левой рукой контролируйте режущий
край трубчатого резца в то время,
как правая рука подтягивает ручку
инструмента по направлению к
туловищу (Рис. 15).
Рис. 15
Сдвиньте подручник к внешнему
краю, чтобы обработать дно чаши.
5.6 Шлифование и финишная
обработка:
Снимите подручник и начните
обработку поверхности заготовки
наждачной бумагой (зернистость
120), постепенно уменьшая
зернистость бумаги. Сила нажима
должна быть небольшой.
Применяйте преимущественно
механизированные шлифовальные
инструменты, чтобы избежать
образования концентрических
канавок.
Закончите обработку бумагой с
зернистостью 220.
Нанесите финишную грунтовку.
Высушите заготовку прежде, чем
снова обработать ее наждачной
бумагой с зернистостью 320 или 400.
Снова включите станок, чтобы
отрезать заготовку от основания.
Когда диаметр шейки будет равен 80
мм, отпилите готовую деталь пилой с
мелким зубом.
Нанесите дополнительный слой
финишной грунтовки и высушите
изделие перед полировкой.
6. Настройка и регулировка
Общие указания:
Настройку и регулировку можно
производить только после того,
как станок защищен от случайного
включения. Выньте вилку из
розетки.
6.1 Изменение частоты вращения
шпинделя
С помощью ручки переключения
частоты вращения шпинделя (J, Рис.
16) можно выбрать одну из десяти
доступных скоростей. Потяните
ручку и поверните ее влево (чтобы
выбрать более низкую частоту
вращения) или вправо (чтобы
выбрать более высокую частоту
вращения).
Частота вращения шпинделя
отображается в оборотах в минуту
(об/мин). M, Рис. 16.
