8

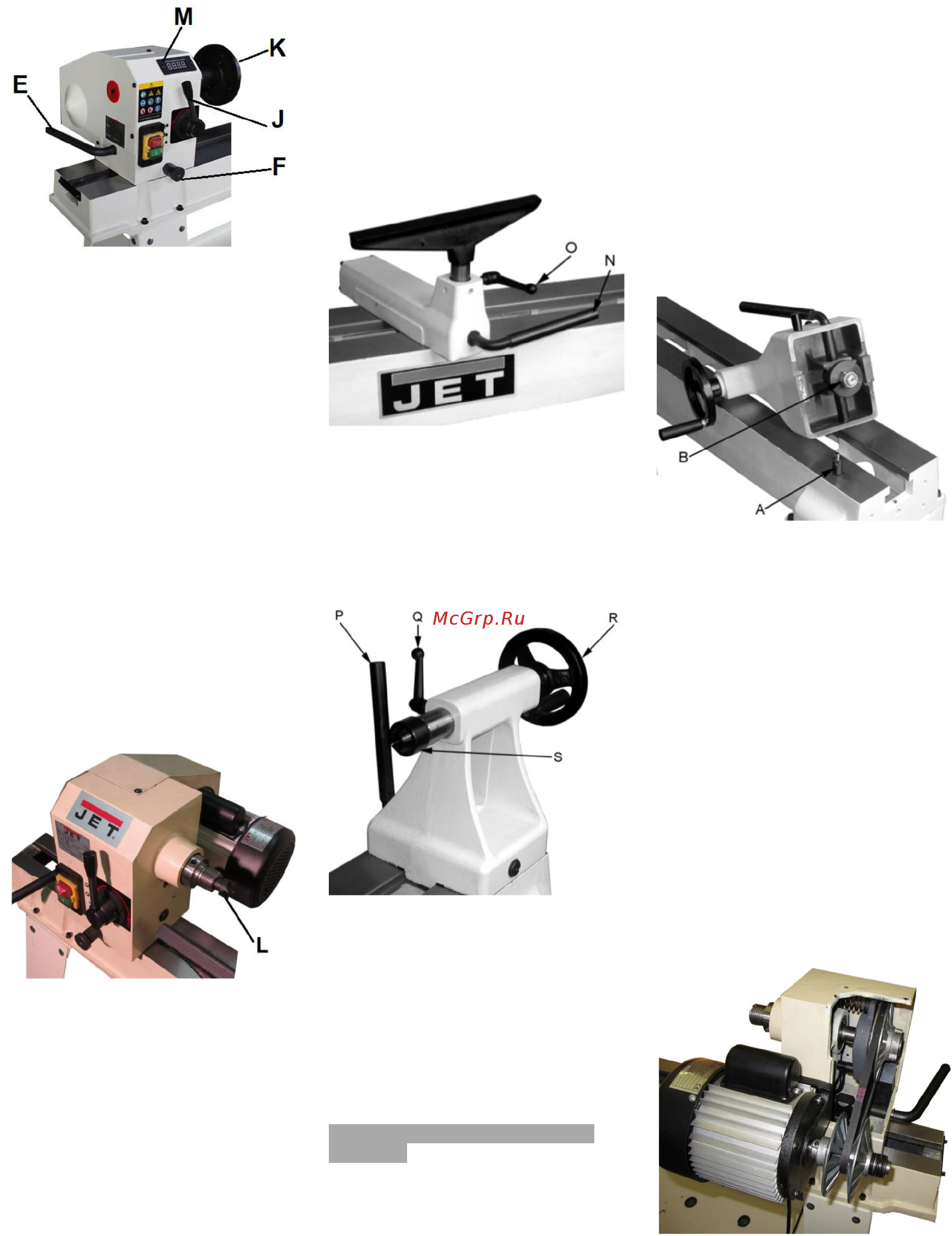

Рис. 16
Предупреждение:
Запрещается менять скорость при
выключенном двигателе. Это может
привести к повреждению
вариаторного шкива.
6.2 Поворот передней бабки
Ослабьте ручку фиксации передней
бабки (Е) и потяните стопорный
штифт (F, Рис. 16), чтобы повернуть
переднюю бабку.
Для обработки больших заготовок
переднюю бабку следует повернуть
на 90°, к подручнику нужно добавить
удлинитель.
Предупреждение: работайте на
станке только с зафиксированной
передней бабкой.
Передняя бабка может быть
установлена в любом положении в
пределах станины.
Рис. 17
6.3 Установка зажимного
приспособления
Планшайба (K, Рис. 16)
используется для обработки чаш. На
планшайбе находится несколько
отверстий (L, Рис. 17) для установки
заготовки. Навинтите планшайбу на
шпиндель по часовой стрелке и
затяните два установочных винта.
Для снятия планшайбы со шпинделя
ослабьте два установочных винта.
Нажмите на фиксатор шпинделя и
используйте прилагаемый гаечный
ключ для снятия планшайбы.
6.4 Регулировка подручника
Установите подручник как можно
ближе к заготовке. Затяните рукоятку
(N, Рис. 18), чтобы зафиксировать
его положение.
Отрегулируйте подручник так, чтобы
он располагался примерно на 3 мм
выше линии центров станка.
Затяните ручку (О).
Рис. 18
6.5 Регулировка задней бабки
Поверните маховик (R, Рис. 19) по
часовой стрелке, чтобы выдвинуть
пиноль задней бабки. Зафиксируйте
пиноль задней бабки с помощью
ручки (Q).
Рис. 19
Рукоятка (P) фиксирует положение
задней бабки на станине.
Подвижный центр (S) может быть
извлечен поворотом маховика
против часовой стрелки. Для
операций глубокого сверления ось
центра можно снять.
7. Техническое обслуживание и
контроль
Общие указания:
Обслуживание, очистку и ремонт
можно проводить только после
защиты станка от случайного
включения. Выньте вилку из розетки.
Регулярно очищайте станок.
Ежедневно проверяйте исправность
работы системы отвода пыли.
Неисправные защитные устройства
должны быть немедленно заменены.
Работы по ремонту и обслуживанию
электрических систем станка могут
осуществляться только
квалифицированными электриками.
7.1 Регулировка крепления на
станину
Сдвиньте переднюю бабку, заднюю
бабку или подручник к краю станины
и немного поверните шестигранную
гайку (В). Проверьте надежность
фиксации ручки.
Рис. 20
7.2 Замена ремня
Выполните следующие шаги:
1. Отключите станок от источника
питания!
2. Снимите крышку ременной
передачи с обратной стороны
станка.
3. Отведите опорную плиту
двигателя, чтобы клиновой ремень
соскользнул со шкива двигателя. Это
ослабит натяжение ремня (см. Рис.
21).
4. Пока ремень ослаблен, снимите
его со шкива шпинделя.
5. Установите новый клиновой
ремень, выполняя шаги 3-4 в
обратном порядке.
Рис. 21
