Инкотекс МЕРКУРИЙ 231 АT-01I [31/52] Phase 123 hz
![Инкотекс МЕРКУРИЙ 231 АT-01I (трёхфазный, многотарифный) [31/52] Phase 123 hz](/views2/1509144/page31/bg1f.png)
31
Т
kWArhs
А
Phase 123 Hz

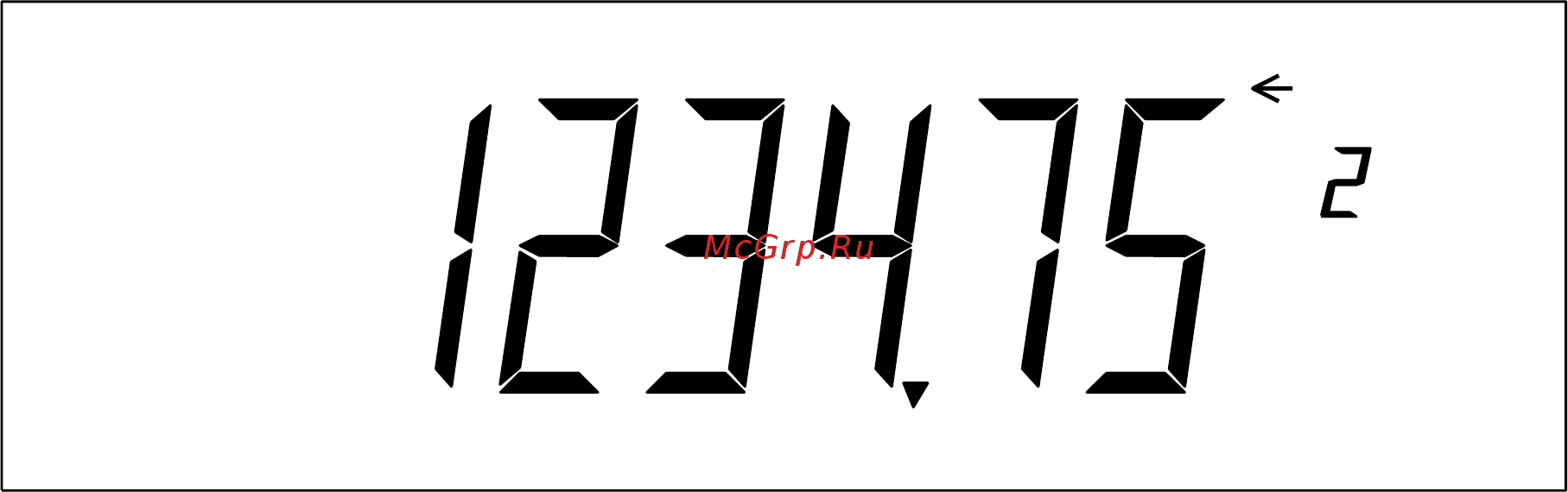

Рисунок 5.3
5.1.1.3 Формат отображения информации на ЖКИ учтённой активной или реактивной энергии
по каждому нетекущему тарифу аналогичен формату отображения информации об учтённой энергии
по текущему тарифу. При этом номер нетекущего тарифа индицируется прерывисто (цифра 1 (или 2
или 3 или 4) мигает).
5.1.2 Индикация вспомогательных параметров.
5.1.2.1 Формат отображения на ЖКИ значения измеренной частоты сети должен соответство-
вать рисунку 5.4.
