7

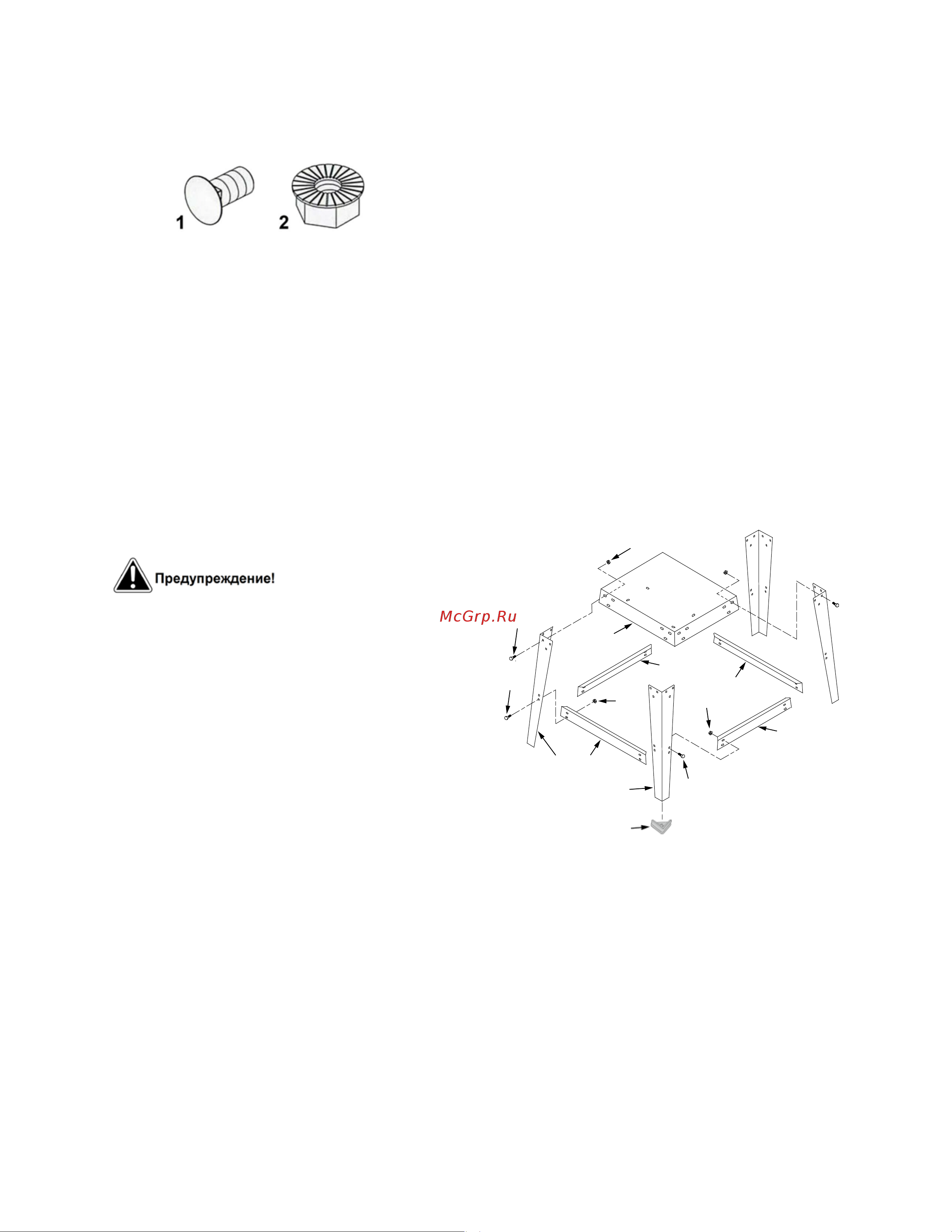

Сумка с крепежом для стенда
01 – Винт M8x16 (40)
02 – Гайка с насечкой M8 (40)
Содержимое сумки с крепежом для стенда
Требуемый для сборки инструмент
1 Точная прямая линейка длиной ок. 60 см
1 Крестовая отвертка
1 Торцевой шестигранный ключ 6 мм
1 Накидной ключ 10 мм
1 Накидной ключ 13 мм
Примечание: использование шуруповерта
ускорит сборку, не это обязательно.
Сборка
Перед сборкой
станка и началом эксплуатации
прочитайте и уясните для себя
содержимое инструкции! Иначе это может
привести к получению серьезных травм!
Весь крепеж, требуемый для сборки станка,
имеется в сумках с крепежом.
Распаковка и чистка
1. Откройте упаковку. Не выбрасывайте
упаковочный материал, пока не соберете
и не запустите должным образом станок.
2. Проверьте содержимое на наличие
повреждений. При их обнаружении
сообщите поставщику.
3. Сравните содержимое упаковки с
комплектом поставки данной инструкции.
Сообщите о нехватке поставщику.
Сборка стенда
См. рис. 1.
1. Прикрепите ножки (A) к столу (B). Для
каждой ножки требуется 6 болтов M8 x 16
(C) и 6 гаек M8. На данном этапе
затяните их вручную.
2. Прикрепите длинные планки (E) к ножкам
(A). Для каждой планки требуется 4 болта
M8 x 16 (F) и 4 гайки M8 (G). На данном
этапе затяните их вручную.
3. Прикрепите короткие планки (E) к ножкам
(A). Для каждой планки требуется 4 болта
M8 x 16 (J) и 4 гайки M8 (K).
4. Установите резиновые подкладки (L) на
конец каждой ножки.
5. Убедитесь, что стенд выставлен по
уровню и все четыре ножки касаются
пола.
6. Затяните все гайки при помощи 13 мм
ключа или гайковерта.
A
B
C
D
A
E
F
E
G
H
H
J
K
L
Рис. 1
