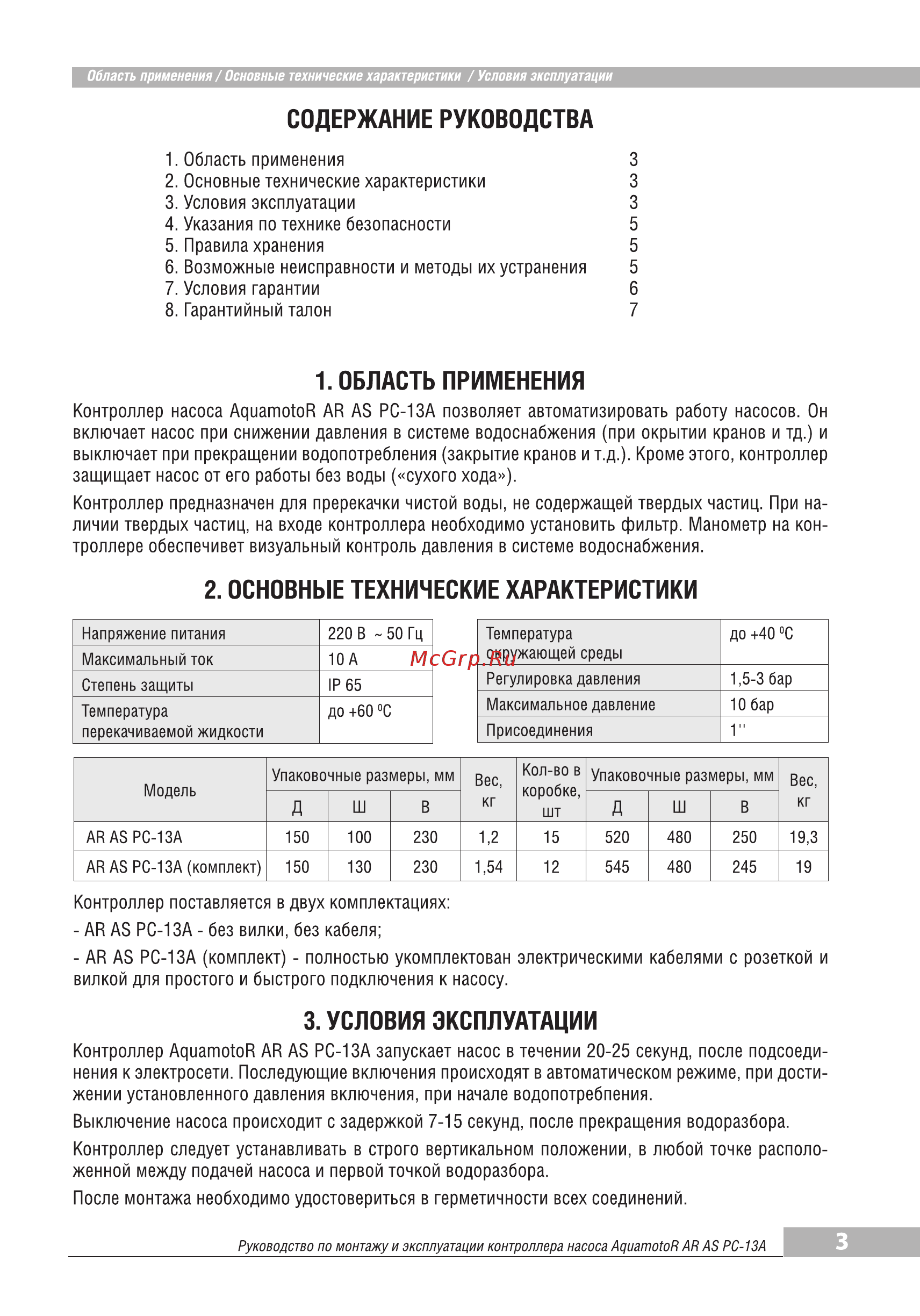

Область применения Основные технические характеристики Условия эксплуатации СОДЕРЖАНИЕ РУКОВОДСТВА 1 Область применения 2 Основные технические характеристики 3 Условия эксплуатации 4 Указания по технике безопасности 5 Правила хранения 6 Возможные неисправности и методы их устранения 7 Условия гарантии 8 Гарантийный талон 3 3 3 5 5 5 6 7 1 ОБЛАСТЬ ПРИМЕНЕНИЯ Контроллер насоса Ациато1оР АВ АВ РС 13А позволяет автоматизировать работу насосов Он включает насос при снижении давления в системе водоснабжения при окрытии кранов и тд и выключает при прекращении водопотребления закрытие кранов и т д Кроме этого контроллер защищает насос от его работы без воды сухого хода Контроллер предназначен для пререкачки чистой воды не содержащей твердых частиц При на личии твердых частиц на входе контроллера необходимо установить фильтр Манометр на кон троллере обеспечивет визуальный контроль давления в системе водоснабжения 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питания 220 В 50 Гц Максимальный ток 10А Степень защиты 1Р 65 Температура до 60 С перекачиваемой жидкости Упаковочные размеры мм Модель Д Ш В АВ АБ РС 13А 150 100 230 АВ АЗ РС 13А комплект 150 130 230 Температура окружающей среды до 40 С Регулировка давления 1 5 3 бар Максимальное давление 10 бар Присоединения 1 Вес КГ Кол во в Упаковочные размеры мм коробке В Вес КГ шт Д Ш 1 2 15 520 480 250 19 3 1 54 12 545 480 245 19 Контроллер поставляется в двух комплектациях АП АЗ РС 13А без вилки без кабеля АП АЗ РС 13А комплект полностью укомплектован электрическими кабелями с розеткой и вилкой для простого и быстрого подключения к насосу 3 УСЛОВИЯ ЭКСПЛУАТАЦИИ Контроллер АциатоЩР АР АЗ РС 13А запускает насос в течении 20 25 секунд после подсоеди нения к электросети Последующие включения происходят в автоматическом режиме при дости жении установленного давления включения при начале водопотребления Выключение насоса происходит с задержкой 7 15 секунд после прекращения водоразбора Контроллер следует устанавливать в строго вертикальном положении в любой точке располо женной между подачей насоса и первой точкой водоразбора После монтажа необходимо удостовериться в герметичности всех соединений Руководство по монтажу и эксплуатации контроллера насоса АциатоТоР АР АЗ РС 13А 3
