Stihl BR 200 D [10/27] Комплектация устройства

BR 200

pyccкий

Отвёртка находится в прилагаемой

сумочке для принадлежностей.

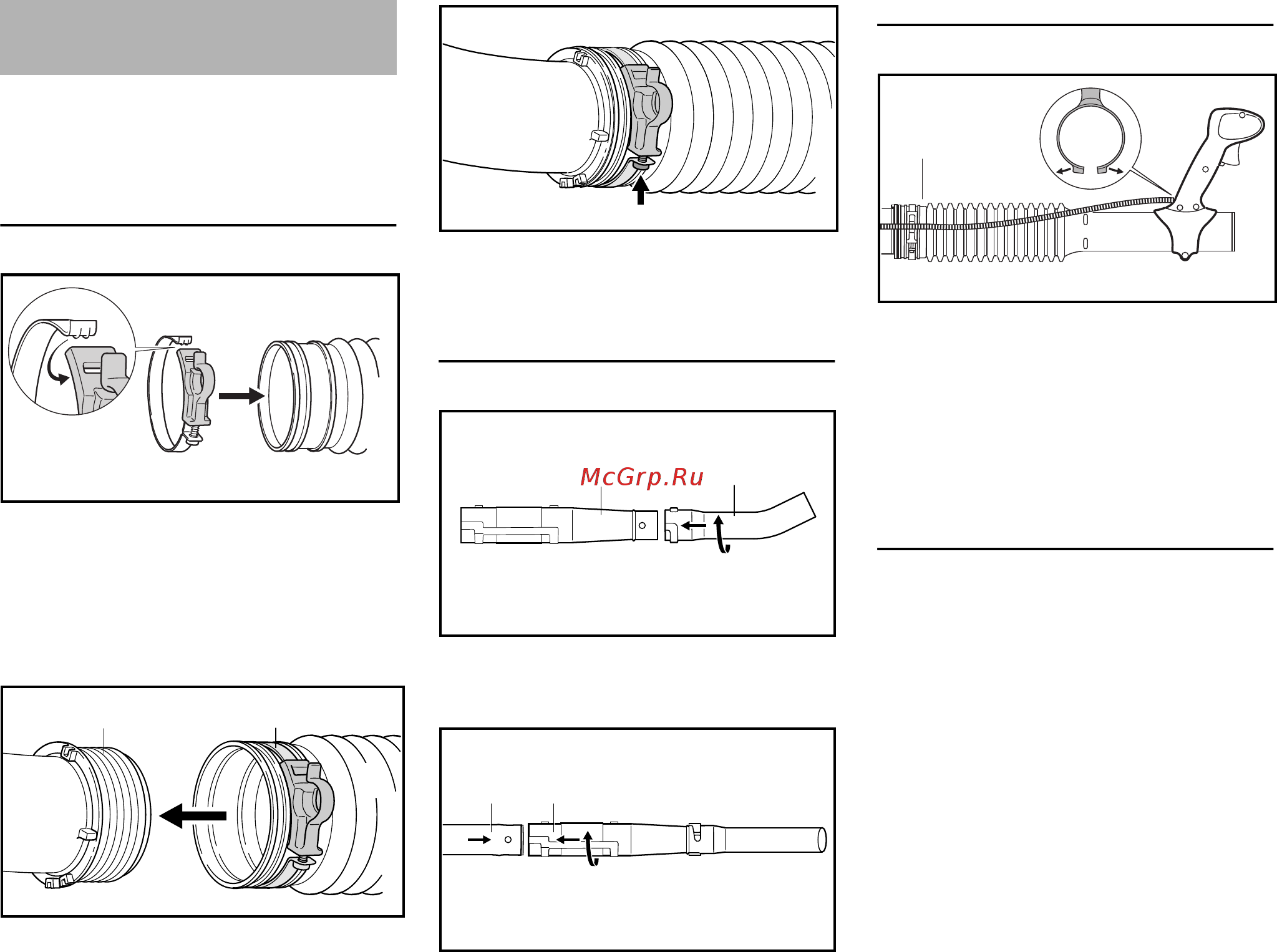

Установить гофрированный шланг на

колено

N Хомутик шланга (1) разъединить

и уложить вокруг гофрированного

шланга (2)

N Фиксирующую пластину вставить

в паз

N Гофрированный шланг (2) ввести

над торцевым уплотнением (3) до

упора

N Выровнять хомутик шланга (1) и

торцевое уплотнение (3) – как на

рисунке

N Затянуть болт (стрелка)

Установить нагнетательную трубку и

насадку

N Соединить нагнетательную

трубку (1) с насадкой (2)

N Соединить нагнетательную

трубку (1) с нагнетательной

трубкой (3)

Смонтировать рукоятку управления

N Рукоятку управления (6)

разъединить и провести над

штуцером гофрированного

шланга (2)

N Тросик газа установить в

крепление хомутика шланга (1)

Регулировка рукоятки управления

N Устройство повесить на спину и

отрегулировать подвесной

ремень – см. "Установка

подвесного ремня"

Комплектация устройства

9928BA001 AM

0000-GXX-2036-A0

0000-GXX-2037-A0

9928BA021 KN

9928BA022 KN

9928BA004 AM
