3.4 Монтаж винта с барашком для

регулировки щетки по высоте

Для монтажа винта с барашком для регулировки щетки по

высоте действуйте согласно рисункам 7 и 8.

 Отвинтите и снимите транспортировочный болт из трубы

опорного колеса, которая выступает из переднего

защитного кожуха.

 Смажьте резьбовой стержень винта с барашком.

 Следите за тем, чтобы шайба находилась на конце

резьбы винта с барашком и для регулировки щетки по

высоте вращайте винт с барашком вовнутрь трубы

опорного колеса до тех пор, чтобы щетка не поднимется

над грунтом.

 Зафиксируйте винт с барашком при помощи стопорной

пластины.

Монтаж механизма регулировки по высоте выполнен.

Ввод в эксплуатацию

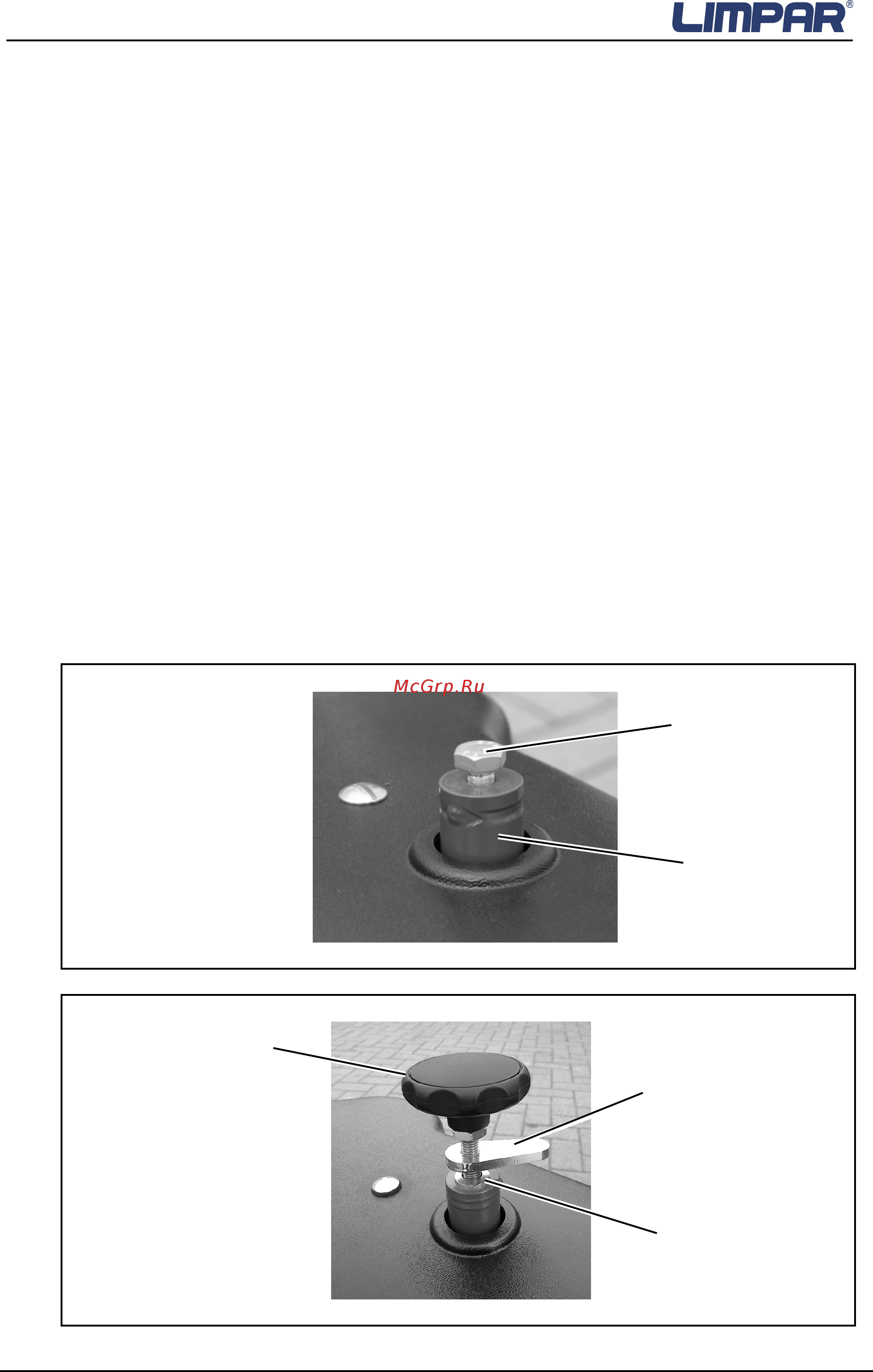

Рисунок 7:

Транспортный болт

Рисунок 8:

Винт с барашком

для регулировки

щетки по высоте

Транспортн

ый болт

Труба

опорного

колеса

Стопорная пластина

Шайба

Винт с барашком
