9.8.4. Зафиксируйте новое положение резьбовой втулки (64) гайками

(63).

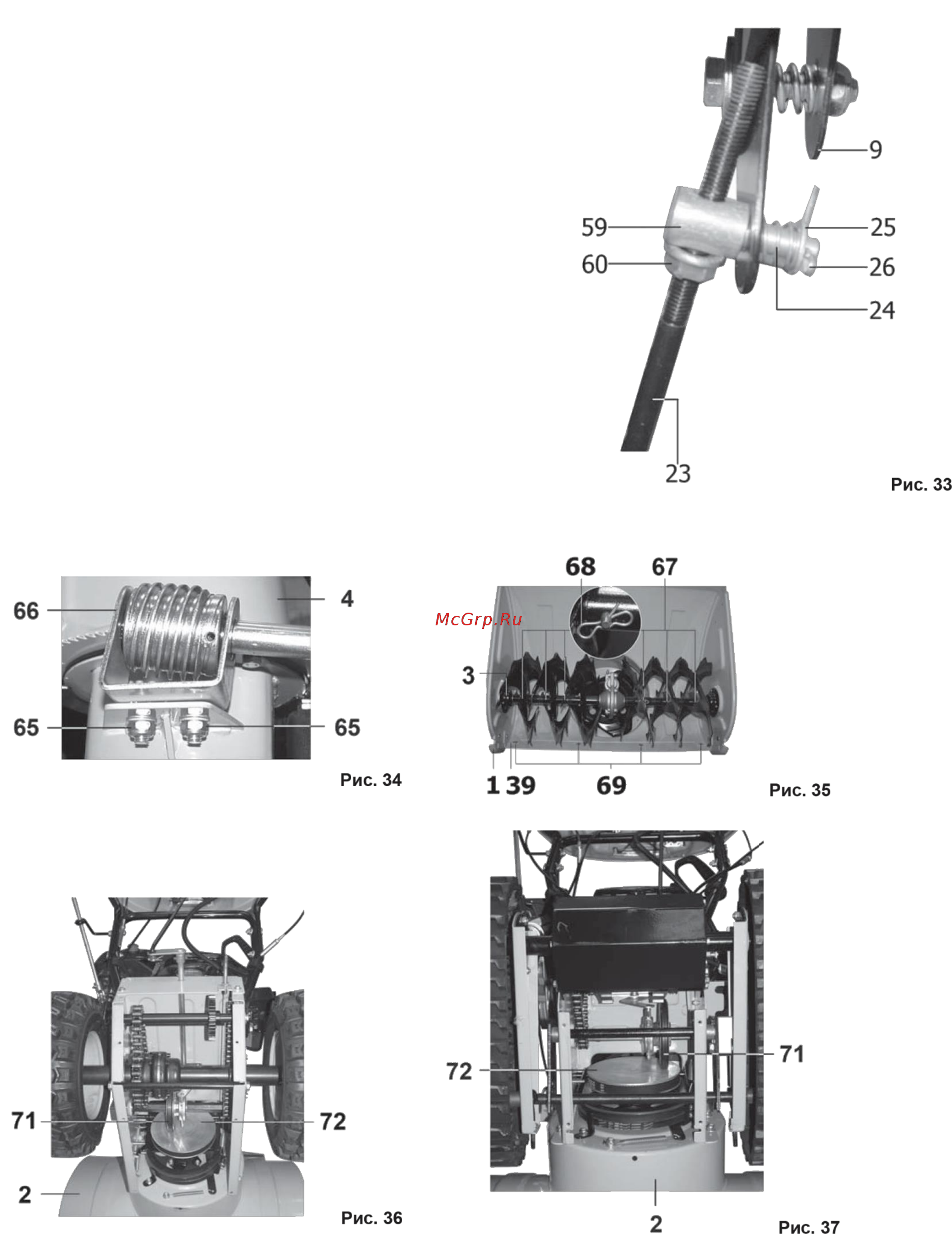

9.9. Регулировка тяги рычага переключения передач (Рис. 33).

9.9.1. Отрегулируйте тягу (23) рычага (9) переключения передач для

более эффективного использования снегоуборщика.

9.9.2. Демонтируйте шплинт (26) и снимите шайбу (25) и пружину

(24) с регулировочного штифта (59). Ослабьте контргайку (60).

9.9.3. Извлеките регулировочный штифт из отверстия рычага (9) пе-

реключения передач.

9.9.4. Переведите рычаг (9) переключения передач в положение мак-

симальной скорости движения назад (положение 2).

9.9.5. Нажмите на тягу (23) вниз до упора. Вращайте регулировочный

штифт (59) по резьбе тяги (23) до его совмещения с отверстием рычага

(9) переключения передач.

9.9.6. Зафиксируйте штифт (59) в отверстии рычага (9) переключения

передач шплинтом (26), предварительно установив пружину (24) с шай-

бой (25).

9.9.7. Контргайкой (60) зафиксируйте установленное положение регу-

лировочного штифта (59) на тяге (23).

9.10. Регулировка положения червяка поворота желоба (Рис. 34).

9.10.1. Для обеспечения плавного поворота желоба (4) необходимо

отрегулировать зацепление червяка привода с желобом (4).

9.10.2. Ослабьте гайки (65) и переместите кронштейн (66), обеспечив полное зацепление червяка привода с желобом (4).

9.10.3. Зафиксируйте кронштейн (66) в установленном положении гайками (65).

9.11. Замена срезных штифтов (Рис. 35).

9.11.1. Шнек (3) снегоуборщика крепится к валу с помощью срезных штифтов (67) и специальных шплинтов (68). Срезные

штифты (67) имеют ослабленное сечение и при попадании в шнек (3) посторонних предметов они срезаются и предохраняют

редуктор снегоуборщика от разрушений.
