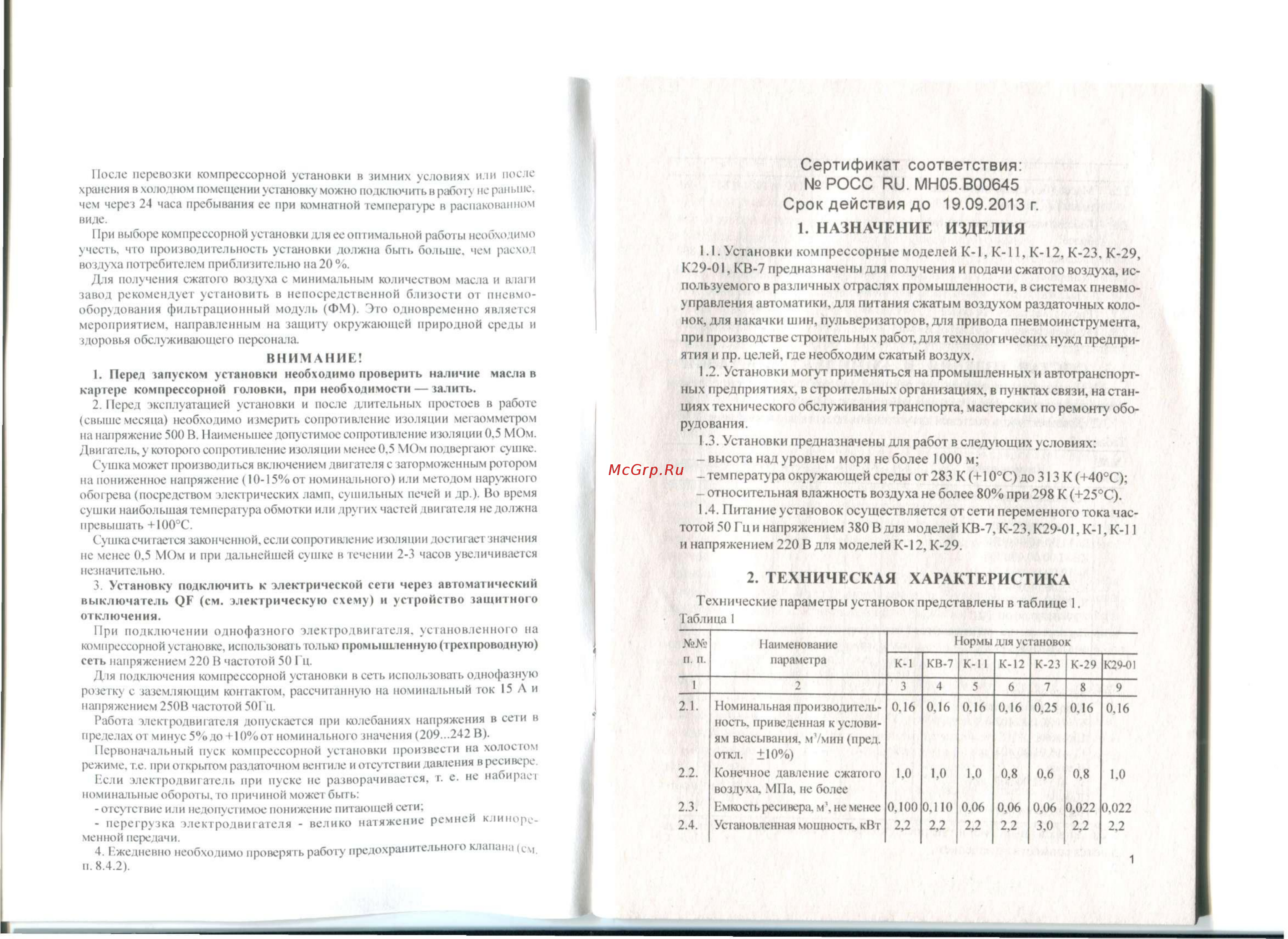

После перевозки компрессорной установки
в
зимних условиях
или
после
хранения в холодном помещении установку можно подключить в работу не раньше,
чем через
24
часа пребывания
ее при
комнатной температуре
в
распакованном
виде.
При выборе компрессорной установки для
ее
оптимальной работы необходимо
учесть,
что
производительность установки должна быть больше,
чем
расход
воздуха потребителем приблизительно
на 20 %.
Для получения сжатого воздуха
с
минимальным количеством масла
и
влаги
завод рекомендует установить
в
непосредственной близости
от
пневмо-
оборудования фильтрационный модуль
(ФМ). Это
одновременно является
мероприятием, направленным
на
защиту окружающей природной среды
и
здоровья обслуживающего персонала
ВНИМАНИЕ!
1.
Перед запуском установки необходимо проверить наличие масла
в
картере компрессорной головки,
при
необходимости
—
залить.
2. Перед эксплуатацией установки
и
после длительных простоев
в
работе
(свыше месяца) необходимо измерить сопротивление изоляции мегаомметром
на напряжение
500 В.
Наименьшее допустимое сопротивление изоляции
0,5 МОм.
Двигатель,
у
которого сопротивление изоляции менее
0,5
МОм подвергают сушке.
Сушка может производиться включением двигателя
с
заторможенным ротором
на пониженное напряжение
(10-15% от
номинального)
или
методом наружного
обогрева (посредством электрических ламп, сушильных печей
и
др.).
Во
время
сушки наибольшая температура обмотки
или
других частей двигателя
не
должна
превышать +100°С.
Сушка считается законченной, если сопротивление изоляции достигает значения
не менее
0,5 МОм и при
дальнейшей сушке
в
течении
2-3
часов увеличивается
незначительно.
3. Установку подключить
к
электрической сети через автоматический
выключатель
(2Р (см.
электрическую схему)
и
устройство защитного
отключения.
При подключении однофазного электродвигателя, установленного
на
компрессорной установке, использовать только промышленную (трехпроводную)
сеть напряжением
220 В
частотой
50 Гц.
Для подключения компрессорной установки
в
сеть использовать однофазную
розетку
с
заземляющим контактом, рассчитанную
на
номинальный
ток 15 А и
напряжением 250В частотой
501 ц.
Работа электродвигателя допускается
при
колебаниях напряжения
в
сети
в
пределах
от
минус
5%
до+10%
от
номинального значения
(209...242 В).
Первоначальный пуск компрессорной установки произвести
на
холостом
режиме,
т.е.
при открытом раздаточном вентиле
и
отсутствии давления
в
ресивере.
Если электродвигатель
при
пуске
не
разворачивается,
т. е. не
набирает
номинальные обороты,
то
причиной может быть:
-
отсутствие
или
недопустимое понижение питающей сети;
-
перегрузка электродвигателя
-
велико натяжение ремней клиноре-
менной передачи.
4.
Ежедневно необходимо проверять работу предохранительного клапана
(см.
п.
8.4.2).
Сертификат
соответствия:
№РОСС
Р1Г
МН05.В00645
Срок
действия
до
19.09.2013
г.
1.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1.
Установки компрессорные моделей К-1, К-11,
К-12, К-23, К-29,
К29-01,
КВ-7
предназначены
для
получения
и
подачи сжатого воздуха,
ис-
пользуемого
в
различных отраслях промышленности,
в
системах пневмо-
управления автоматики,
для
питания сжатым воздухом раздаточных коло-
нок,
для
накачки
шин,
пульверизаторов,
для
привода пневмоинструмента,
при производстве строительных работ,
для
технологических нужд предпри-
ятия
и пр.
целей,
где
необходим сжатый воздух.
1.2.
Установки могут применяться
на
промышленных
и
автотранспорт-
ных предприятиях,
в
строительных организациях,
в
пунктах связи,
на
стан-
циях технического обслуживания транспорта, мастерских
по
ремонту обо-
рудования.
1.3.
Установки предназначены
для
работ
в
следующих условиях:
-
высота
над
уровнем моря
не
более
1000 м;
-
температура окружающей среды
от 283 К
(+10°С)
до 313 К
(+40°С);
-
относительная влажность воздуха
не
более
80% при 298 К
(+25°С).
1.4.
Питание установок осуществляется
от
сети переменного тока час-
тотой
50 Гц и
напряжением
380 В для
моделей КВ-7, К-23,
К29-01,
К-1,
К-11
и напряжением
220 В для
моделей К-12,
К-29.
2.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Технические параметры установок представлены
в
таблице
1.
Таблица
1
№№
I
^именование
Нормы для установок
п.
п.
параметра
К-1
КВ-7
К-11
К-12
К-23
К-29
К2Ч-01
1
2
3 4
5 6 7
8
9
2.1.
Номинальная производитель-
ность,
приведенная
к
услови-
ям всасывания, м7мин (пред.
откл.
±10%)
0.16 0,16
0.16
0,16
0.25 0,16
0.16
2.2.
Конечное давление сжатого
воздуха,
МИа, не
более
1,0
1.0
1,0 0,8
0,6 0,8
1,0
2.3.
Емкость ресивера
м\ не
менее
0,100
0.110
0,06
0,06 0,06 0,022
0,022
2.4. Установленная мощность.
кВт
2,2 2,2 2,2
2,2 3,0 2,2
2,2
