РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Страница -4-

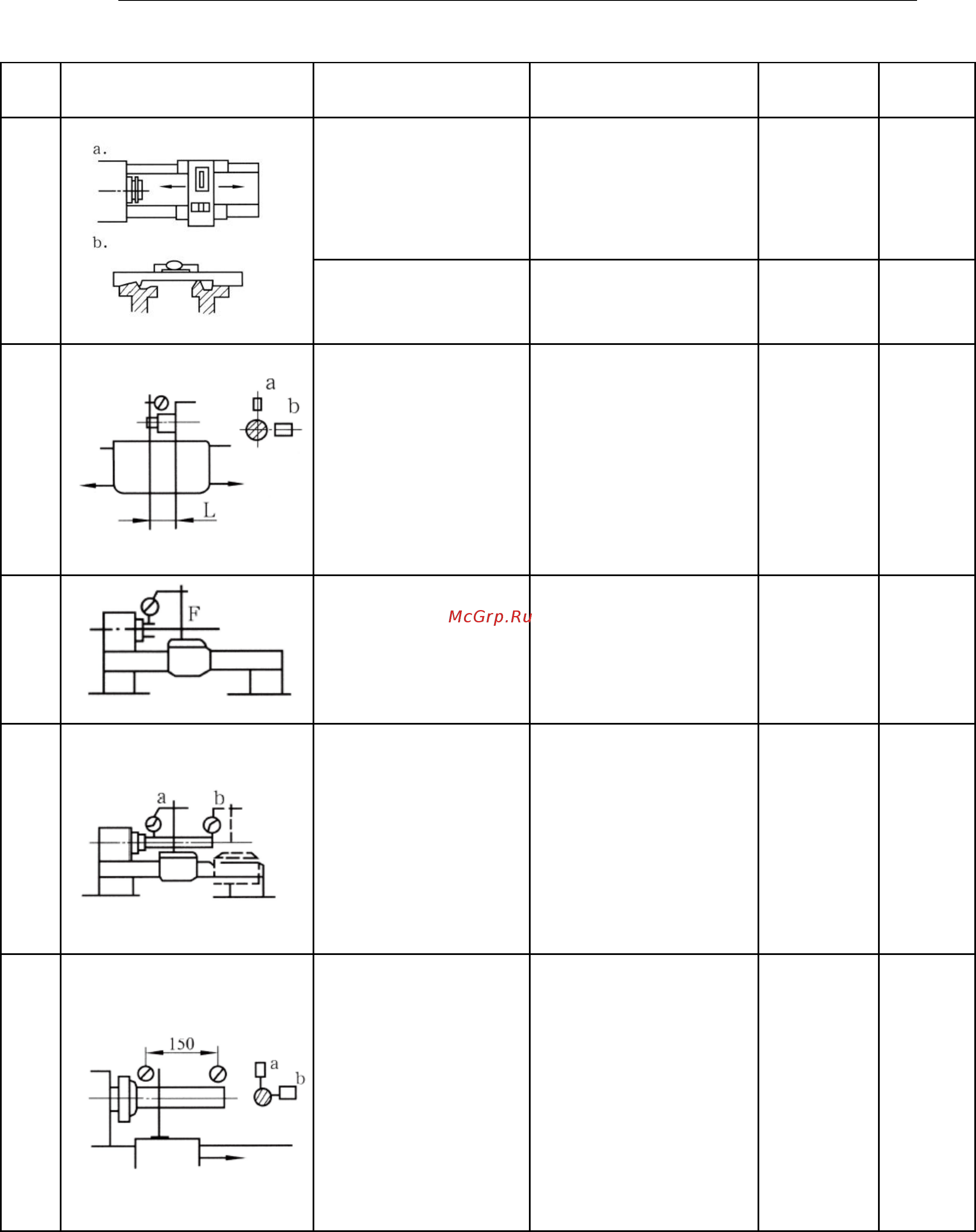

ПРОТОКОЛ ИСПЫТАНИЙ/ CHECK LIST
№
Схема метода измерений
Объект проверки
Inspection item
Допуск
Данные
G1
a. Выравнивание
продольных
направляющих
скольжения станка в
вертикальном
положении
a. Alignment of
longitudinal bed slide
ways in vertical place
Полный
ход 0,25 (+)
b. Параллельность
поперечного
направления
Parallelism of transverse
direction
0,69444513
9
G2
Параллельность
задней бабки по
отношению к
продольному
движению каретки:
Parallelism of tailstock
to longitudinal motion of
carriage.
a. В вертикальной
плоскости
a. In vertical plane
a. 500:0,03
b. В горизонтальной
плоскости
b. In horizontal plane
b. 500:0,02
5
G3
Выступ хвостовика
шпинделя
Spindle nose run out
0,015
G4
Биение конуса
шпинделя
Spindle taper run out
a. На конце
хвостовика шпинделя
a. At the end of spindle
nose
a. 0,01
b. На конце пробного
прутка на 300 мм
b. At the end of 300mm
test bar
b. 300:0,05
G5
Параллельность
оправки по
центральной линии
шпинделя по
отношению к
продольному
движению каретки
Parallelism of spindle
center line to longitudinal
motion of carriage
a. В вертикальной
плоскости (вверх)
a. In vertical plane
(upward)
a. 300:0,05
b. В горизонтальной
плоскости (вперед)
b. In horizontal plane
(forward)
b. 300:0,05
Содержание
- Содержание 2
- Внимание 3
- Измерительных линеек 3
- Инородных тел на внутренние элементы оптических 3
- Не допускается попадаение жидкостей и других 3
- Ограниченная гарантия 3
- Примечание 3
- Паспортные данные 4
- Проверка геометрической точности 4
- Протокол испытаний check list 5
- Общее описание станка 8
- Общие данные 8
- Основные технические данные 10
- Группа кареток и ее механизмы 12
- Зубчатый сектор 12
- Коробка подачи 12
- Редуктор 12
- Задняя бабка 13
- Люнеты 13
- Резьбоуказатель 13
- Монтаж станка 14
- Монтаж фундамент и выравнивание 14
- Погрузочно разгрузочные работы 14
- Подготовка 14
- Распаковка 14
- Транспортировка 14
- Подключение к источнику электропитания 15
- Пуск в эксплуатацию 15
- Сервисное обслуживание станка 17
- Смазка 17
- Рекомендованные смазочные вещества 18
- Нарезание резьбы и рабочая подача 19
- Пуск в эксплуатацию 19
- Детали 25
- Безопасность 26
- Регулировка механизма 26
- Уход за станком и его техническое обслуживание 27
- Трансмиссионная система и детали см рис 11 28
- Подшипники см рис 12 31
- Схема электрическая 32
- Схема деталей и перечень деталей 33
- Передняя бабка 36
- Руководство пользователя 36
- Страница 35 36
- Руководство пользователя 37
- Страница 36 37
