РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Страница -19-

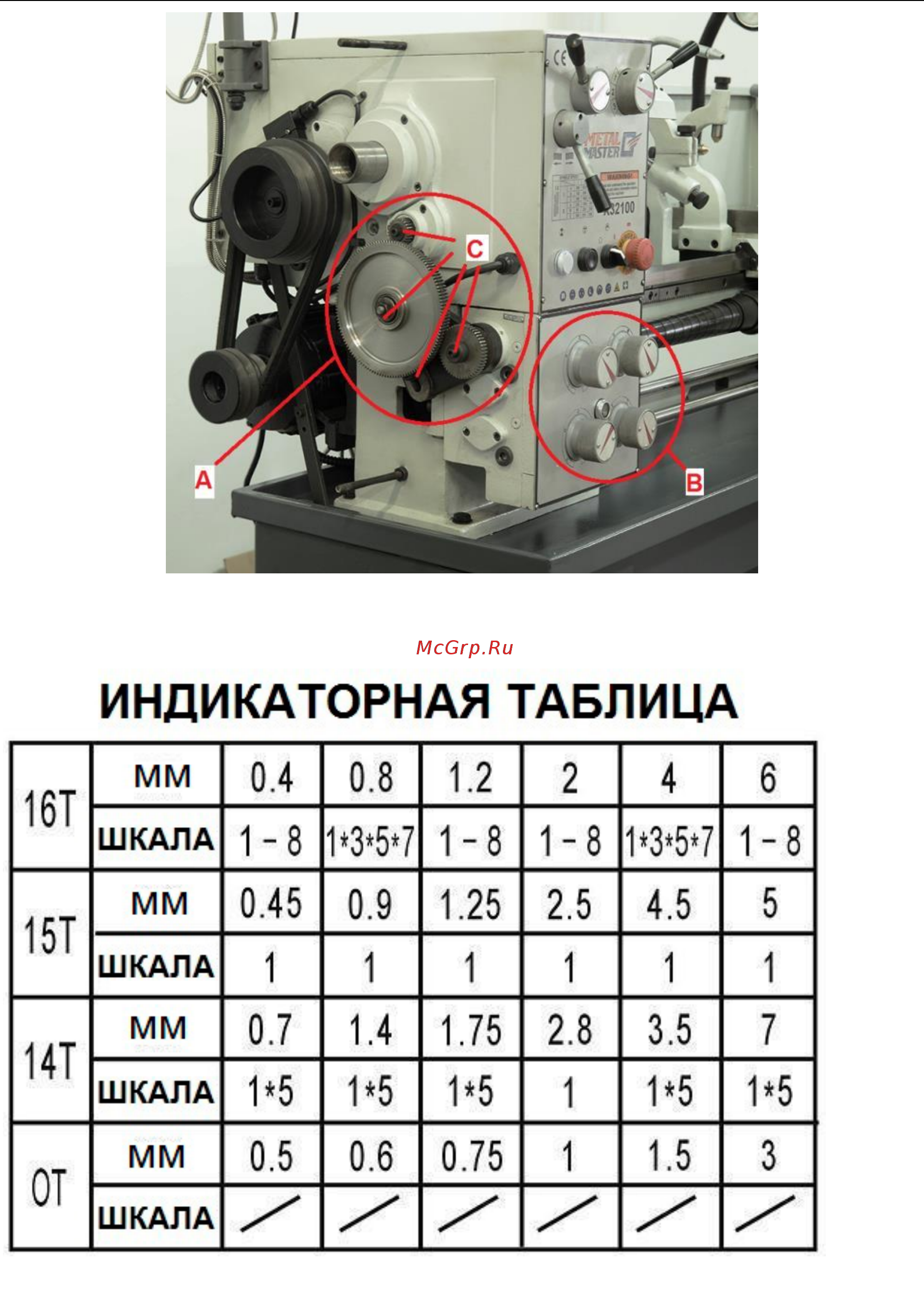

Рис.4. Гитара зубчатых колес
Все настройки зубчатых секторов и различные положения барабанов / рукояток
отображены на паспортной табличке для нарезания резьбы и рабочих подач (Рис.5).
