РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Страница -21-

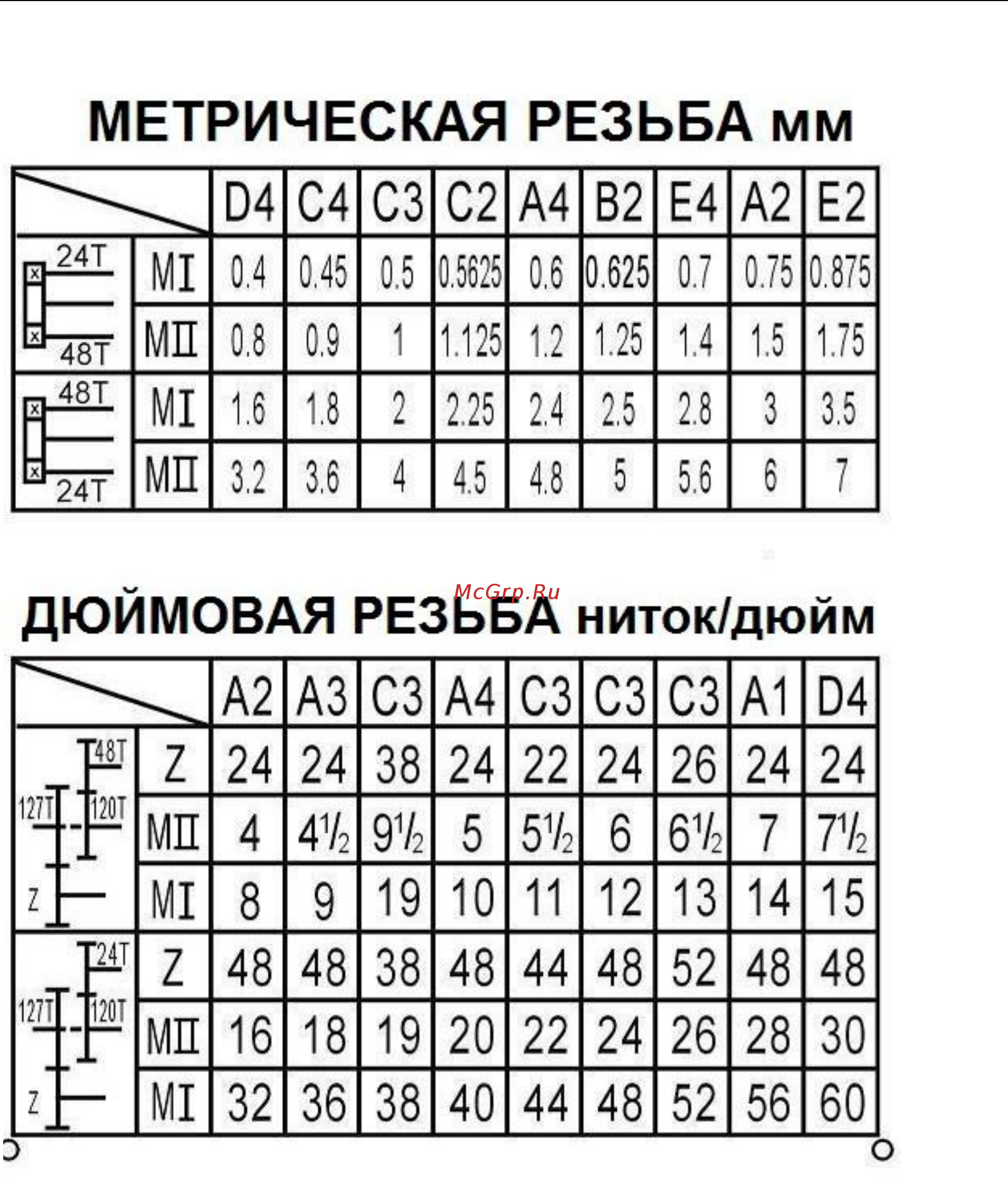

Рис.5. Таблица резьб и подач
Для выбора нарезаемой резьбы или подачи необходимо установить барабаны (Рис.5б)
коробки подач в положение, соответствующее таблицы Рис.5. На рис.5а. представлено
описание работы с таблицей скоростей и подач (Рис.5)
