5
3. КОНСТРУКЦИЯ
НАГРЕВАТЕЛЬНОЙ СЕКЦИИ
Нагревательная секция состоит
из саморегулирующегося нагревательного
кабеля, оснащенного трехметровым
установочным проводом с евровилкой на
конце с одной стороны и концевой муфтой –
с другой (рис. 1). Нагревательный кабель
состоит из двух параллельных медных
проводников, промежуток между которыми
заполнен специальным полупроводящим
составом (полупроводящая матрица),
изменяющим свое сопротивление
Евровилка
Концевая муфта
Соединительная муфта
Установочный
провод
Саморегулирующийся
нагревательный кабель

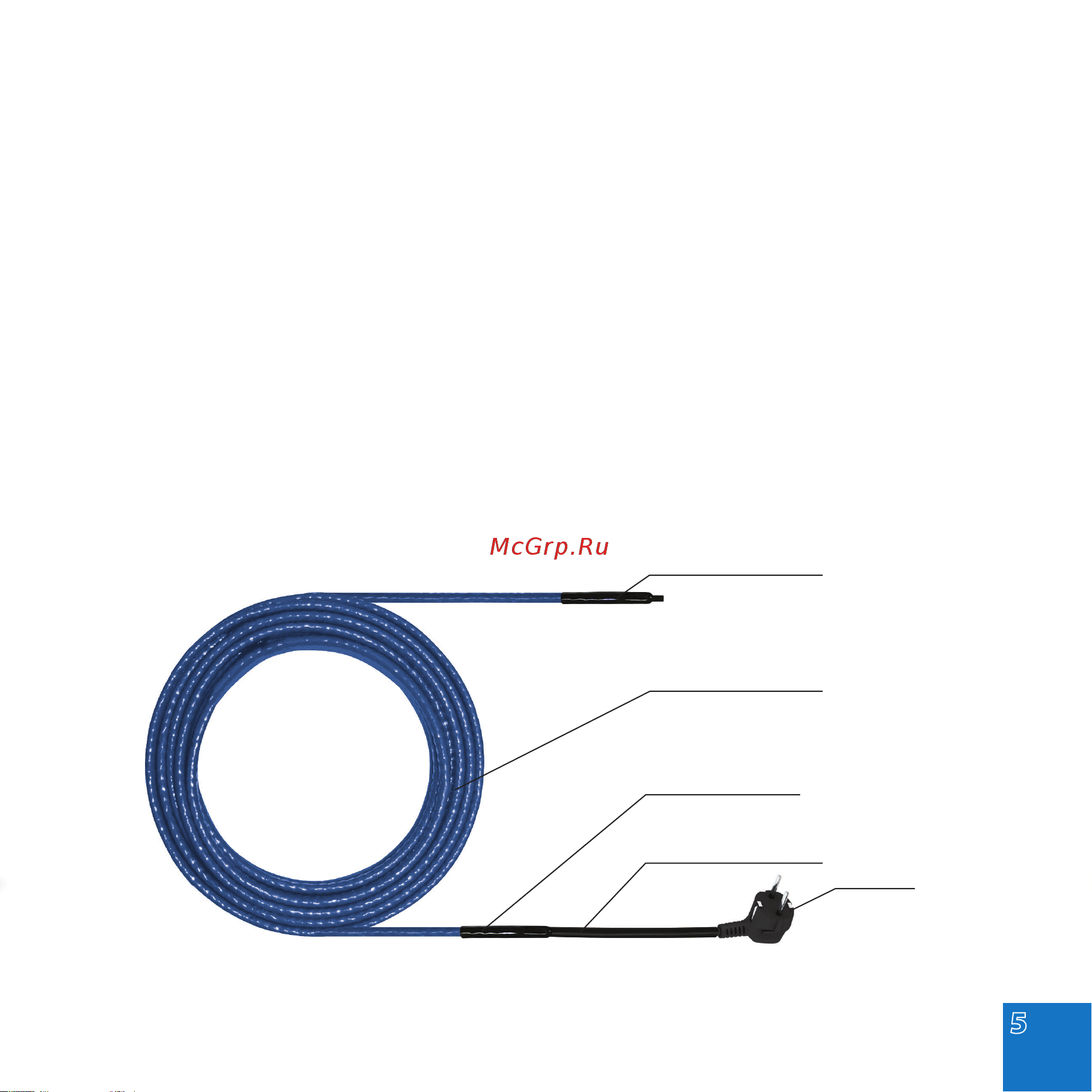

Рис. 1. Конструкция нагревательной секции
в зависимости от температуры
обогреваемого объекта.
В целях электробезопасности и защиты
полупроводящая матрица имеет изоляцию
из термопластичного эластомера
(ТПЭ), поверх которого наложена
оплетка из луженой меди и оболочка
из фторполимера. Соединительная и
концевая муфты изготовлены в заводских
условиях, надежны и герметичны.
