8
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Режим отвода воздуха
Применение только настенного вентиляци
онного шкафа не гарантирует, что предель
ное значение пониженного давления возду
ха не будет превышено.
Примечание. При оценке давления воздуха
следует учитывать всю систему вентиляции,
которая имеется в здании. Однако это пра
вило не применяется при использовании
оборудования для приготовления пищи, на
пример, варочных панелей и газовых плит.
Если отводимый воздух удаляется че
рез наружную стену, следует установить
вентиляционный телескопический блок в
наружной стене.
Оптимальная эффективность вытяжки
обеспечивается при выполнении следу
ющих условий:
Использование коротких и гладких вы
тяжных труб без изгибов.
Использования минимального количе
ства колен.
Использование труб с насколько воз
можно большими внутренними диамет
рами, а также использование колен труб
с большим радиусом.
Использование длинных, неровных
вытяжных труб, большого количе
ства колен или труб с малым внут
ренним диаметром ведет к сниже
нию эффективности работы вытяж
ки и, одновременно, к повышению
уровня шумов.

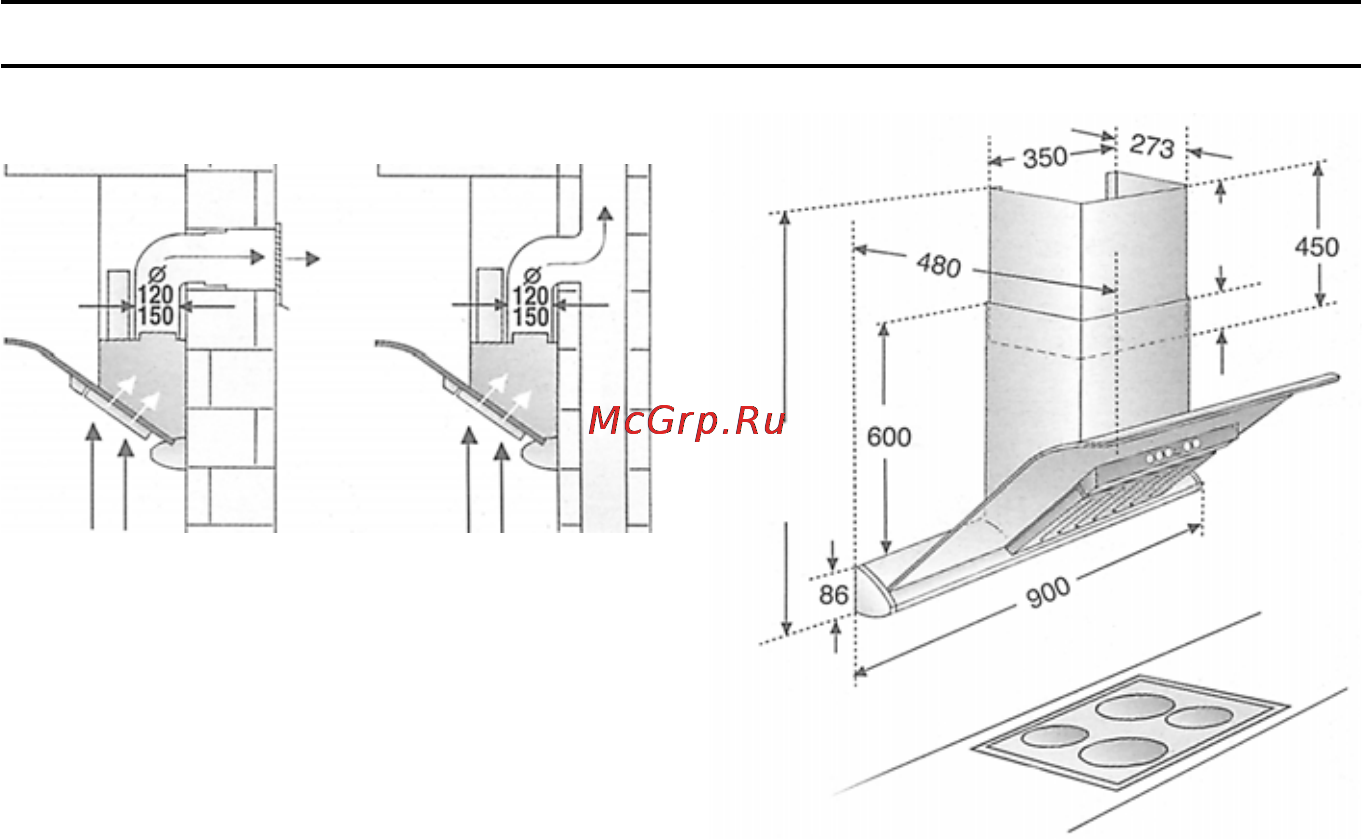

Перед монтажом
Отводимый воздух подается вверх через
вентиляционную шахту или непосредствен
но через наружную стену за пределы поме
щения.
Отводимый воздух нельзя выводить через
дымоход, который используется для других
целей, или через шахту, используемую для
вентиляции помещений, в которых также
установлены печи или камины.
При отводе воздуха следует соблюдать
предписания административных органов
власти (например, принятые в данной
стране строительные нормы и правила).
Следует получить разрешение соответству
ющих административных органов при отво
де воздуха через дымоход, который не экс
плуатируется.
Если вытяжка в режиме отвода воздуха
работает одновременно с отопительным
оборудованием, которое пользуется вы
тяжными трубами (например, отопитель
ные системы, проточные водонагреватели
или котлы, которые работают на газе, жид
ком или твердом топливе), необходимо
обеспечить подачу воздуха в объеме, до
статочном для сгорания топлива.
По соображениям безопасности требуется,
чтобы в помещении, где установлено ото
пительное или нагревательное оборудова
ние с открытым огнем, давление воздуха по
сравнению с атмосферным было понижено
не более чем на 4 Па (0,04 мбар).
Это можно обеспечить, если воздух при сго
рании топлива будет выводиться из помеще
ния через незакрытые отверстия, например,
через двери, окна, настенные вентиляцион
ные шкафы или с помощью технических мер,
обеспечивающих блокировку других уст
ройств при работе одного устройства и т.д.
При подаче воздуха в недостаточном
объеме возникает опасность отравления
газообразными продуктами сгорания,
которые всасываются обратно в комнату.
≥ 40
≥ 55
мин.800
макс.1080
