KM 100 R, KM 130, KM 130 R
pyccкий
10
Установить двуручную рукоятку с
поворотной опорой
Поворотная опора ручки при отправке
уже установлена на хвостовик. Для
монтажа трубчатой рукоятки
необходимо демонтировать
зажимные вкладыши.

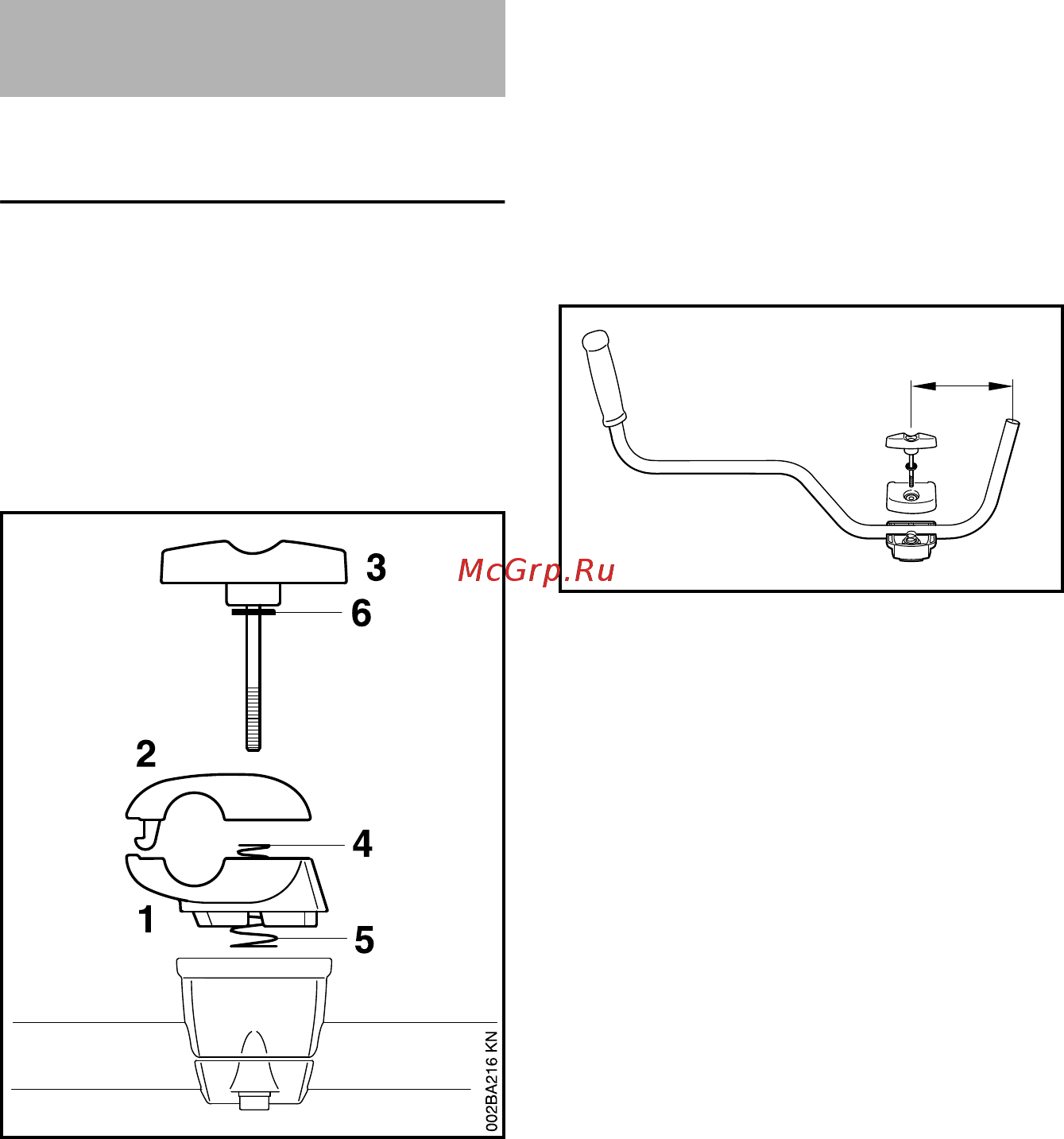

Демонтаж зажимных чашечек
N Удерживать нижнюю (1) и
верхнюю (2) зажимную чашечку
N Вывернуть болт с закручиванием
от руки (3) – после выкручивания
болта с закручиванием от руки не
закреплены и разъединяются за
счет двух пружин (4, 5)!
N Извлечь болт с закручиванием от
руки – шайба (6) остаётся на
болте с закручиванием от руки
N Разъединить зажимные чашечки
– пружины (4, 5) остаются в
нижней зажимной чашечке!
Трубчатую рукоятку закрепить
N Трубчатую рукоятку (7) вложить в
нижнюю зажимную чашечку (1)
таким образом, чтобы
расстояние (A) не превышало
15 см (6 дюймов)
N Установить верхнюю зажимную
чашечку и держать обе чашечки
вместе
N Болт с закручиванием от руки с
одетой шайбой продеть до упора
через обе чашечки – удерживая
комплектующие, закрепить их
1)
Для комбинированных
двигателей с круговой рукояткой:
входящий в объём поставки
хомутик (ограничитель шага)
использовать на круговой
рукоятке – см. также "Монтаж
круговой рукоятки"
2)
для комбинированных
двигателей с двуручной
рукояткой не допускается
3)
для комбинированных
двигателей с двуручной
рукояткой годится лишь с
ограничением
4)
для KM 130 и KM 130 R не
допускается
Монтаж двухручной
рукоятки
1
7
A
250BA046 KN
