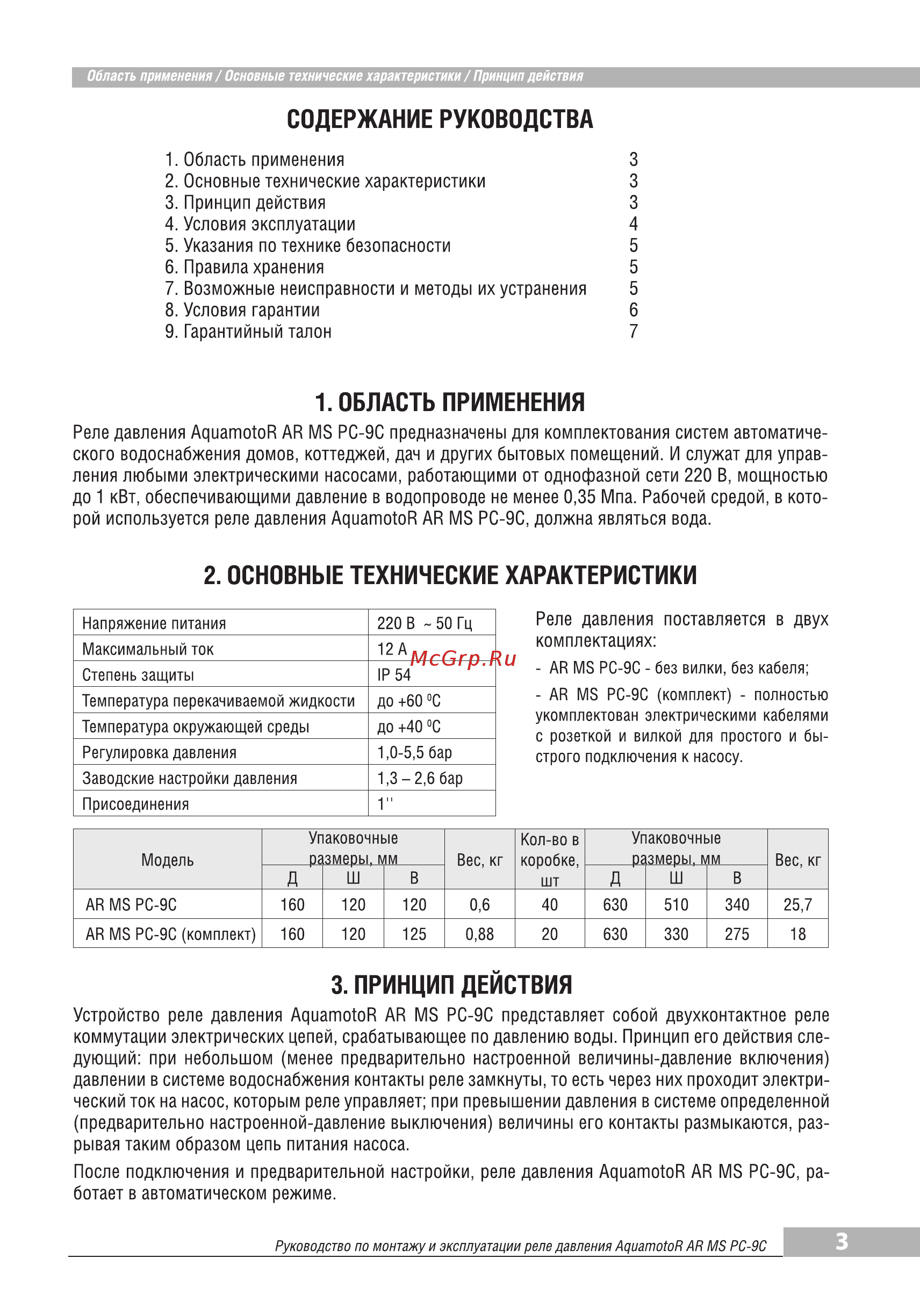

Область применения Основные технические характеристики Принцип действия СОДЕРЖАНИЕ РУКОВОДСТВА 1 Область применения 2 Основные технические характеристики 3 Принцип действия 4 Условия эксплуатации 5 Указания по технике безопасности 6 Правила хранения 7 Возможные неисправности и методы их устранения 8 Условия гарантии 9 Гарантийный талон 3 3 3 4 5 5 5 6 7 1 ОБЛАСТЬ ПРИМЕНЕНИЯ Реле давления АриатоГоР АВ М5 РС 9С предназначены для комплектования систем автоматиче ского водоснабжения домов коттеджей дач и других бытовых помещений И служат для управ ления любыми электрическими насосами работающими от однофазной сети 220 В мощностью до 1 кВт обеспечивающими давление в водопроводе не менее 0 35 Мпа Рабочей средой в кото рой используется реле давления АциатоЩВ АВ МВ РС 9С должна являться вода 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питания 220 В 50 Гц Максимальный ток 12 А Степень защиты 1Р 54 Температура перекачиваемой жидкости до 60 С Температура окружающей среды до 40 С Регулировка давления 1 0 5 5 бар Заводские настройки давления 1 3 2 6 бар Присоединения 1 Модель Упаковочные оазмеоы мм ш В д Реле давления поставляется в двух комплектациях АВ М3 РС 9С без вилки без кабеля АВ М5 РС 9С комплект полностью укомплектован электрическими кабелями с розеткой и вилкой для простого и бы строго подключения к насосу Вес кг Кол во в коробке шт Упаковочные оазмеоы мм ш В д Вес кг АВ М8 РС 9С 160 120 120 0 6 40 630 510 340 25 7 АВ МВ РС 9С комплект 160 120 125 0 88 20 630 330 275 18 3 ПРИНЦИП ДЕЙСТВИЯ Устройство реле давления АциатоГоВ АВ МВ РС 9С представляет собой двухконтактное реле коммутации электрических цепей срабатывающее по давлению воды Принцип его действия сле дующий при небольшом менее предварительно настроенной величины давление включения давлении в системе водоснабжения контакты реле замкнуты то есть через них проходит электри ческий ток на насос которым реле управляет при превышении давления в системе определенной предварительно настроенной давление выключения величины его контакты размыкаются раз рывая таким образом цепь питания насоса После подключения и предварительной настройки реле давления АциатоГоВ АВ М5 РС 9С ра ботает в автоматическом режиме Руководство по монтажу и эксплуатации реле давления АциатоТоР АН М5 РС 9С 3
