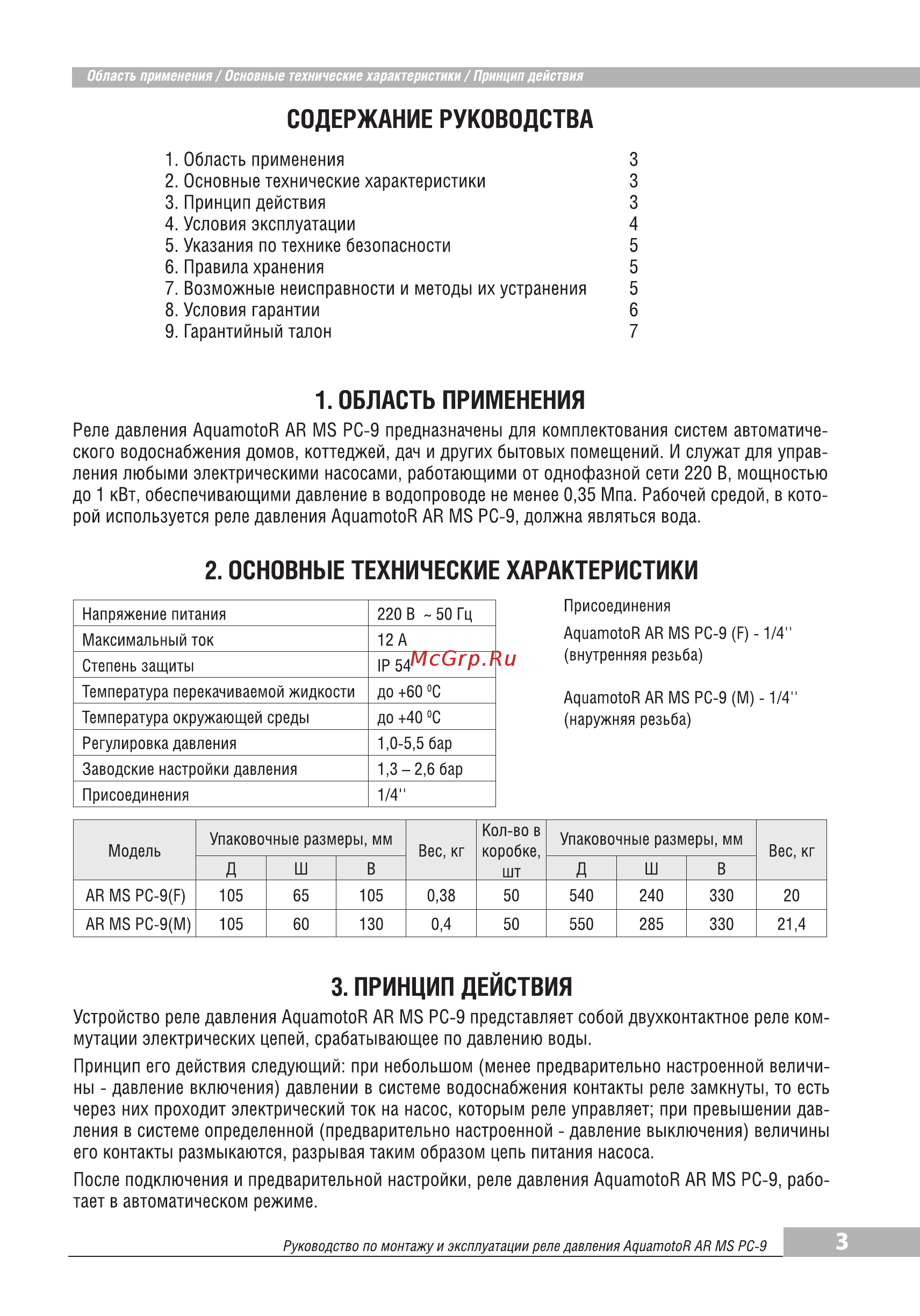

Область применения Основные технические характеристики Принцип действия СОДЕРЖАНИЕ РУКОВОДСТВА 1 Область применения 2 Основные технические характеристики 3 Принцип действия 4 Условия эксплуатации 5 Указания по технике безопасности 6 Правила хранения 7 Возможные неисправности и методы их устранения 8 Условия гарантии 9 Гарантийный талон 3 3 3 4 5 5 5 6 7 1 ОБЛАСТЬ ПРИМЕНЕНИЯ Реле давления АциатсДоВ АВ М3 РС 9 предназначены для комплектования систем автоматиче ского водоснабжения домов коттеджей дач и других бытовых помещений И служат для управ ления любыми электрическими насосами работающими от однофазной сети 220 В мощностью до 1 кВт обеспечивающими давление в водопроводе не менее 0 35 Мпа Рабочей средой в кото рой используется реле давления АциатоЮВ АВ МВ РС 9 должна являться вода 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питания Присоединения 220 В 50 Гц АдиатоЮВАВ МВ РС 9 Г 1 4 Максимальный ток 12 А Степень защиты 1Р 54 Температура перекачиваемой жидкости до 60 С АдиатоЮВ АВ МВ РС 9 М 1 4 Температура окружающей среды до 40 С наружная резьба Регулировка давления 1 0 5 5 бар Заводские настройки давления 1 3 2 6 бар Присоединения 1 4 Модель Упаковочные размеры мм внутренняя резьба Кол во в Вес кг Д Ш В АВ М5 РС 9 Г 105 65 105 0 38 АВ М3 РС 9 М 105 60 130 0 4 коробке ШТ Упаковочные размеры мм Вес кг Д Ш В 50 540 240 330 20 50 550 285 330 21 4 3 ПРИНЦИП ДЕЙСТВИЯ Устройство реле давления АциатсЛоВ АВ МВ РС 9 представляет собой двухконтактное реле ком мутации электрических цепей срабатывающее по давлению воды Принцип его действия следующий при небольшом менее предварительно настроенной величи ны давление включения давлении в системе водоснабжения контакты реле замкнуты то есть через них проходит электрический ток на насос которым реле управляет при превышении дав ления в системе определенной предварительно настроенной давление выключения величины его контакты размыкаются разрывая таким образом цепь питания насоса После подключения и предварительной настройки реле давления Ациато1оВ АВ МВ РС 9 рабо тает в автоматическом режиме Руководство по монтажу и эксплуатации реле давления АдиапМоН АН М5 РС 9 3
