Aquamotor AR MS PC-6(M) AR112026 [4/6] Условия эксплуатации

Содержание

• Внимание монтажные и пусковые работы должны проводиться только ква лифицированными специалистами в случае несоблюдения данного требова ния теряют силу любые гарантийные обязательства фирмы и кроме того воз никает опасность травматизма персонала и повреждения оборудования 2
• Возможные неисправности и методы их устранения 5 3
• Гарантийный талон 7 3
• Область применения 3
• Область применения 3 3
• Основные технические характеристики 3
• Основные технические характеристики 3 3
• После подключения и предварительной настройки реле давления ациатогов ар мв рс 6 рабо тает в автоматическом режиме 3
• Правила хранения 5 3
• Принцип действия 3
• Принцип действия 3 3
• Реле давления ациатогор ав м3 рс 6 предназначены для комплектования систем автоматиче ского водоснабжения домов коттеджей дач и других бытовых помещений и служат для управ ления любыми электрическими насосами работающими от однофазной сети 220 в мощностью до 1 квт обеспечивающими давление в водопроводе не менее 0 35 мпа рабочей средой в кото рой используется реле давления ациато ов ав мв рс 6 должна являться вода 3
• Содержание руководства 3
• Указания по технике безопасности 5 3
• Условия гарантии 6 3
• Условия эксплуатации 4 3
• Устройство реле давления ациато ов ав мв рс 6 представляет собой двухконтактное реле ком мутации электрических цепей срабатывающее по давлению воды принцип его действия следующий при небольшом менее предварительно настроенной величи ны давление включения давлении в системе водоснабжения контакты реле замкнуты то есть через них проходит электрический ток на насос которым реле управляет при превышении дав ления в системе определенной предварительно настроенной давление выключения величины его контакты размыкаются разрывая таким образом цепь питания насоса 3
• Условия эксплуатации 4
• Гарантийные обязательства не распространяются 6
• Срок гарантии на реле давления составляет 12 месяцев со дня продажи при условии эксплуата ции в соответствии с настоящим руководством по монтажу и эксплуатации гарантийное обслуживание включает в себя бесплатный ремонт или замену оборудования сро ки ремонта и замены устанавливаются в соответствии с законом о защите прав потребителей в действующей редакции 6
• Условия гарантии 6

Похожие устройства

• Aquamotor AR MS PC-6(F) AR112020 Инструкция по эксплуатации
• Aquamotor AR MS PC-10(M) AR112019 Инструкция по эксплуатации
• Aquamotor AR MS PC-10(F) AR112018 Инструкция по эксплуатации
• Aquamotor AR MS PC-9B (комплект) AR112027 Инструкция по эксплуатации
• Aquamotor AR MS PC-9B AR112017 Инструкция по эксплуатации
• Aquamotor AR MS PC-9A (комплект) AR112016 Инструкция по эксплуатации
• Aquamotor AR MS PC-9A AR112015 Инструкция по эксплуатации
• Aquamotor AR AS PC-59A AR112006 Инструкция по эксплуатации
• Aquamotor AR AS PC-18A (комплект) AR112031 Инструкция по эксплуатации
• Aquamotor AR AS PC-18A AR112030 Инструкция по эксплуатации
• Aquamotor AR AS PC-16A AR112004 Инструкция по эксплуатации
• Aquamotor AR AS PC-15 (комплект) AR112024 Инструкция по эксплуатации
• Aquamotor AR AS PC-15 AR112003 Инструкция по эксплуатации
• Интерскол СМБ-550 453.01.0.00 Инструкция по эксплуатации
• Hikoki C10RE Инструкция по эксплуатации
• Daewoo DAST 8065 NEW Руководство пользователя
• Daewoo DAST 6060 NEW Руководство пользователя
• Jet JTSS-1600X2 (10000065M) Инструкция по эксплуатации
• Stihl MSE 220 C-Q Инструкция по эксплуатации
• УЮТ 80х160 Канзас натуральный Инструкция по эксплуатации

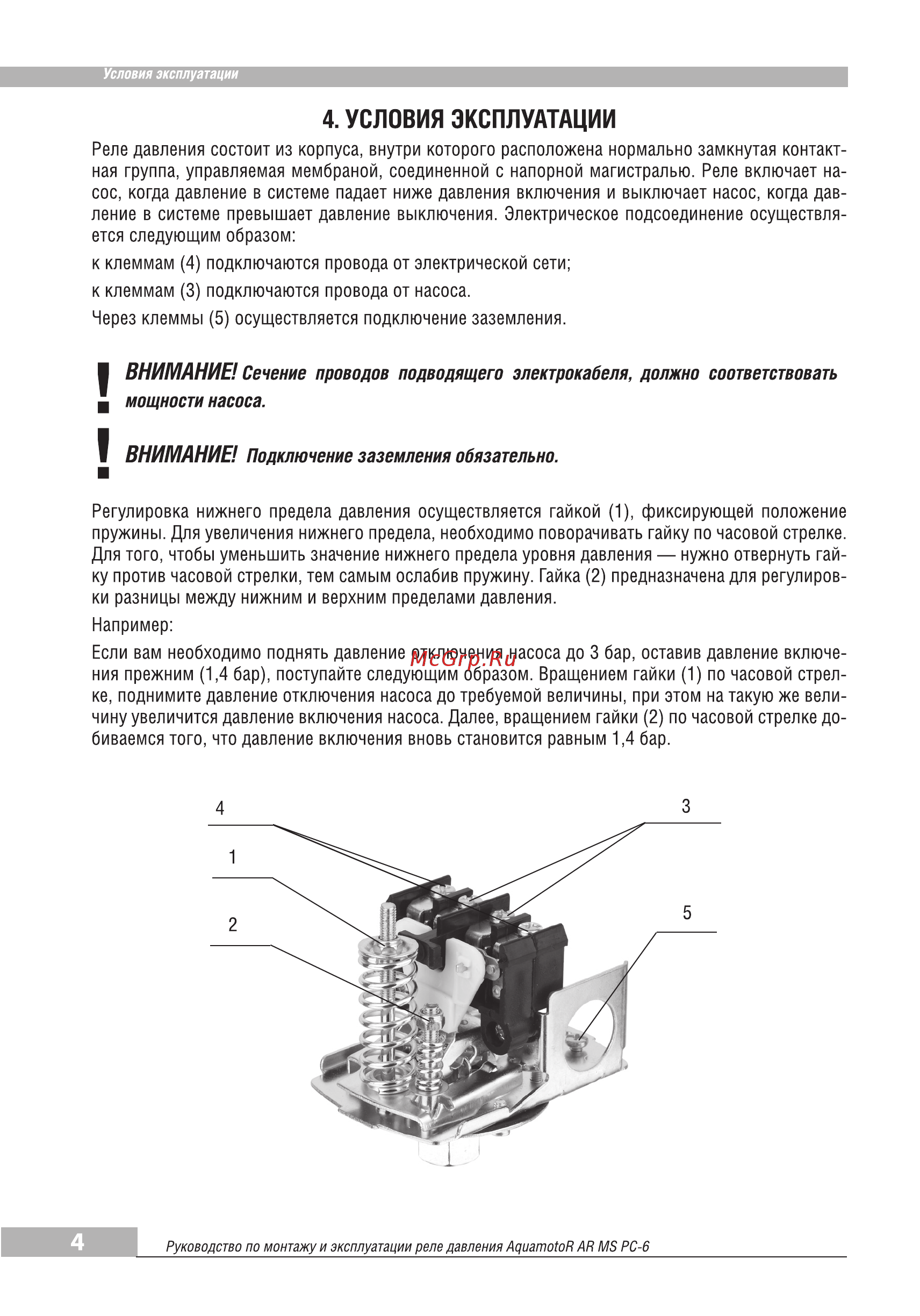

Условия эксплуатации 4 УСЛОВИЯ ЭКСПЛУАТАЦИИ Реле давления состоит из корпуса внутри которого расположена нормально замкнутая контакт ная группа управляемая мембраной соединенной с напорной магистралью Реле включает на сос когда давление в системе падает ниже давления включения и выключает насос когда дав ление в системе превышает давление выключения Электрическое подсоединение осуществля ется следующим образом к клеммам 4 подключаются провода от электрической сети к клеммам 3 подключаются провода от насоса Через клеммы 5 осуществляется подключение заземления I ВНИМАНИЕ Сечение проводов подводящего злектрокабеля должно соответствовать а мощности насоса I ВНИМАНИЕ Подключение заземления обязательно Регулировка нижнего предела давления осуществляется гайкой 1 фиксирующей положение пружины Для увеличения нижнего предела необходимо поворачивать гайку по часовой стрелке Для того чтобы уменьшить значение нижнего предела уровня давления нужно отвернуть гай ку против часовой стрелки тем самым ослабив пружину Гайка 2 предназначена для регулиров ки разницы между нижним и верхним пределами давления Например Если вам необходимо поднять давление отключения насоса до 3 бар оставив давление включе ния прежним 1 4 бар поступайте следующим образом Вращением гайки 1 по часовой стрел ке поднимите давление отключения насоса до требуемой величины при этом на такую же вели чину увеличится давление включения насоса Далее вращением гайки 2 по часовой стрелке до биваемся того что давление включения вновь становится равным 1 4 бар Руководство по монтажу и эксплуатации реле давления АциатоТоР АР МВ РС 6
