Bosch DKE 945 M [9/14] Подсоединение к вытяжной трубе диаметром 125 мм
8
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
В режиме удаления отработанного воз!
духа в вытяжке следует установить обрат
ный клапан, если его нет в вытяжной трубе
или воздуховоде. Если обратный клапан не
прилагается к прибору, Вы можете купить
его в специализированном магазине.

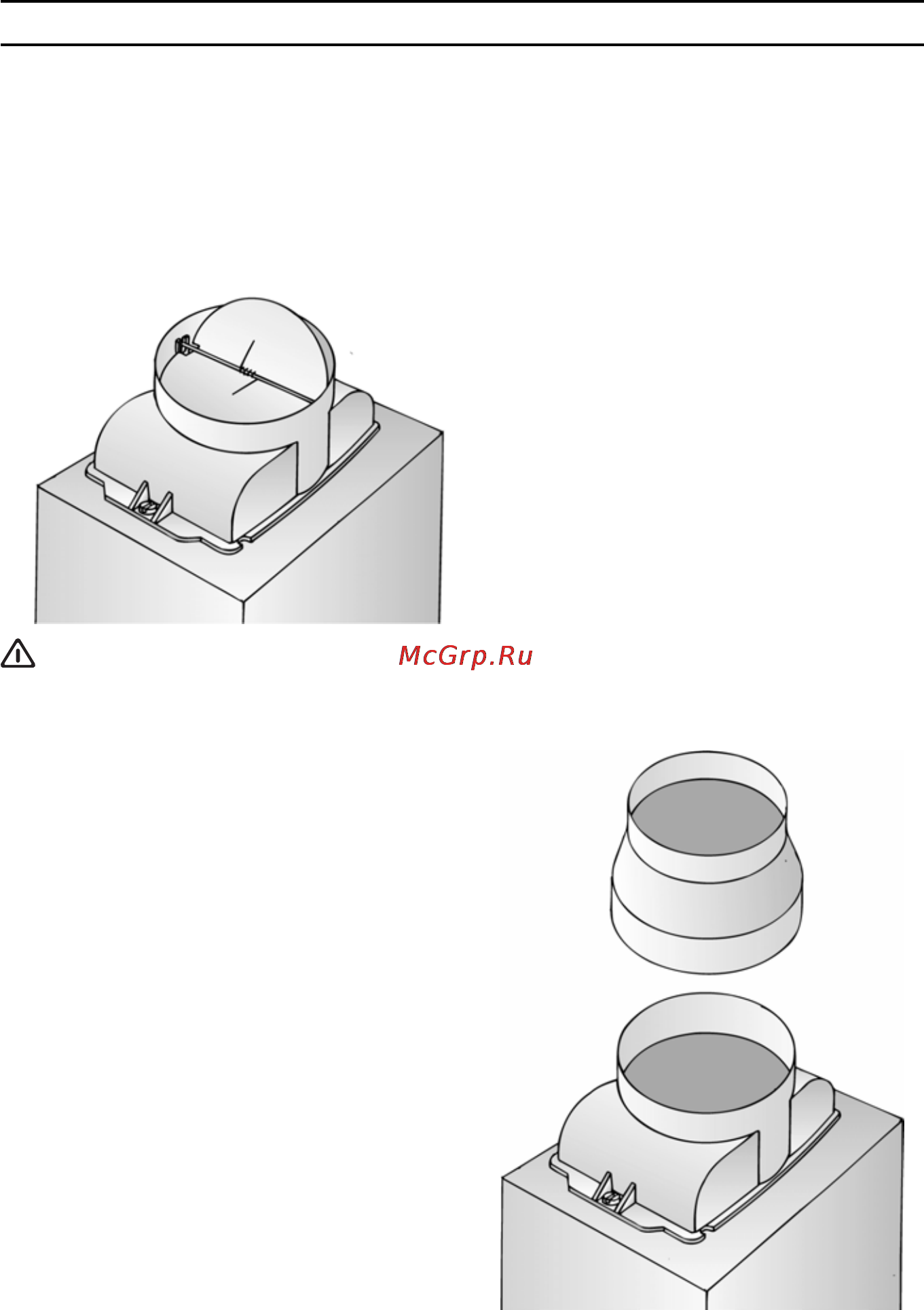

Монтаж обратного клапана:
Вставьте обратный клапан в воздушный
патрубок.
Трубы прямоугольного сечения долж
ны иметь площадь внутреннего сече!
ния, равную площади внутреннего сече
ния соответствующих круглых труб.
Они не должны иметь резких изгибов.
В случае труб с внутренним диаметром
100 мм площадь внутреннего сечения со
ставляет примерно 78 см
2
.
В случае труб с внутренним диаметром
125 мм площадь внутреннего сечения со
ставляет примерно 113 см
2
.
Если трубы имеют различные диа!
метры: используйте герметизирующую
ленту.
В случае эксплуатации вытяжки в режи!
ме отвода воздуха обеспечивайте дос
таточное поступление свежего воздуха.
Подсоединение к вытяжной трубе
диаметром 125 мм:
Установите вытяжную трубу непосред
ственно в выходном отверстии вытяжки.
Подсоединение к вытяжной трубе
диаметром 100 мм:
Вставьте переходник для сужения кана
ла в выходное отверстие вытяжки и при
соедините к нему вытяжную трубу.
Перед монтажом
Должна быть возможность сдвигать
вверх два клапана с небольшим подпружи
ниванием.
Если отработанный воздух удаляется
через наружную стену, следует использо
вать для этой цели телескопические стенные
коробки.
Оптимальная эффективность вытяжки
обеспечивается при выполнении следу!
ющих условий:
Использование коротких и гладких вы
тяжных труб без изгибов.
Использование минимального количе
ства колен.
Использование труб с насколько возмож
но большими внутренними диаметрами,
а также использование колен труб с боль
шим радиусом.
Использование длинных, неровных
вытяжных труб, большого количества
колен или труб с малым внутренним
диаметром ведет к снижению эффек!
тивности работы вытяжки и, одновре!
менно, к повышению уровня шумов.
Круглые трубы:
Мы рекомендуем внутренний диаметр
125 мм (минимальный внутренний диа
метр 100 мм).
