Acer GR235Hbmii [10/24] Назначение контактов коннектора

RU-9

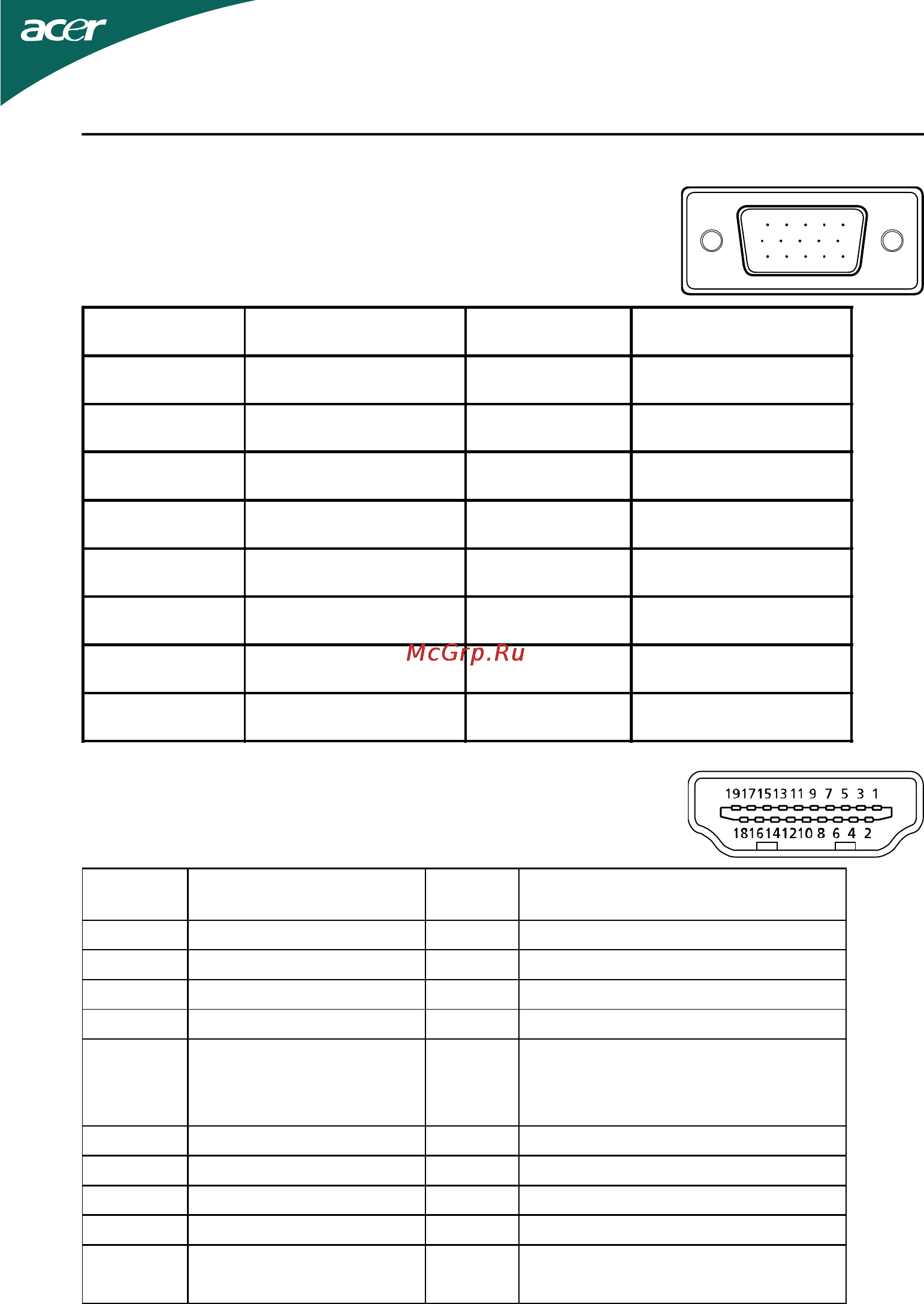

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА

15-контактный сигнальный кабель цветного дисплея

1. 9. +5V

2. 10. Logic Ground

3. 11. Monitor Ground

4. Monitor Ground 12. DDC-Serial Data

Кабельобнаружения

13. H-Sync

6. R-Ground 14. V-Sync

7. G-Ground 15. DDC-Serial Clock

8. B-Ground

КОНТАКТ № ОПИСАНИЕ КОНТАКТ № ОПИСАНИЕ

Красный

Зеленый

Синий

19-контактный сигнальный кабель

цветного дисплея*

Контакт Значение Контак

Значение

1. Данные TMDS 2+ 10. Тактовый сигнал TMDS +

2. Данные TMDS 2 экран 11. Тактовый сигнал TMDS, экран

3. Данные TMDS 2- 12. Тактовый сигнал TMDS -

4. Данные TMDS 1+ 13. CEC

5. Данные TMDS 1 экран 14. Зарезервировано (нормально

замкнутое состояние в

устройстве)

6. Данные TMDS 1- 15. SCL

7. Данные TMDS 0+ 16. SDA

8. Данные TMDS 0 экран 17. Земля DDC/CEC

9. Данные TMDS 0- 18. Питание +5 В

19. Определение "горячего"

подключения
