40
30
20
86mm

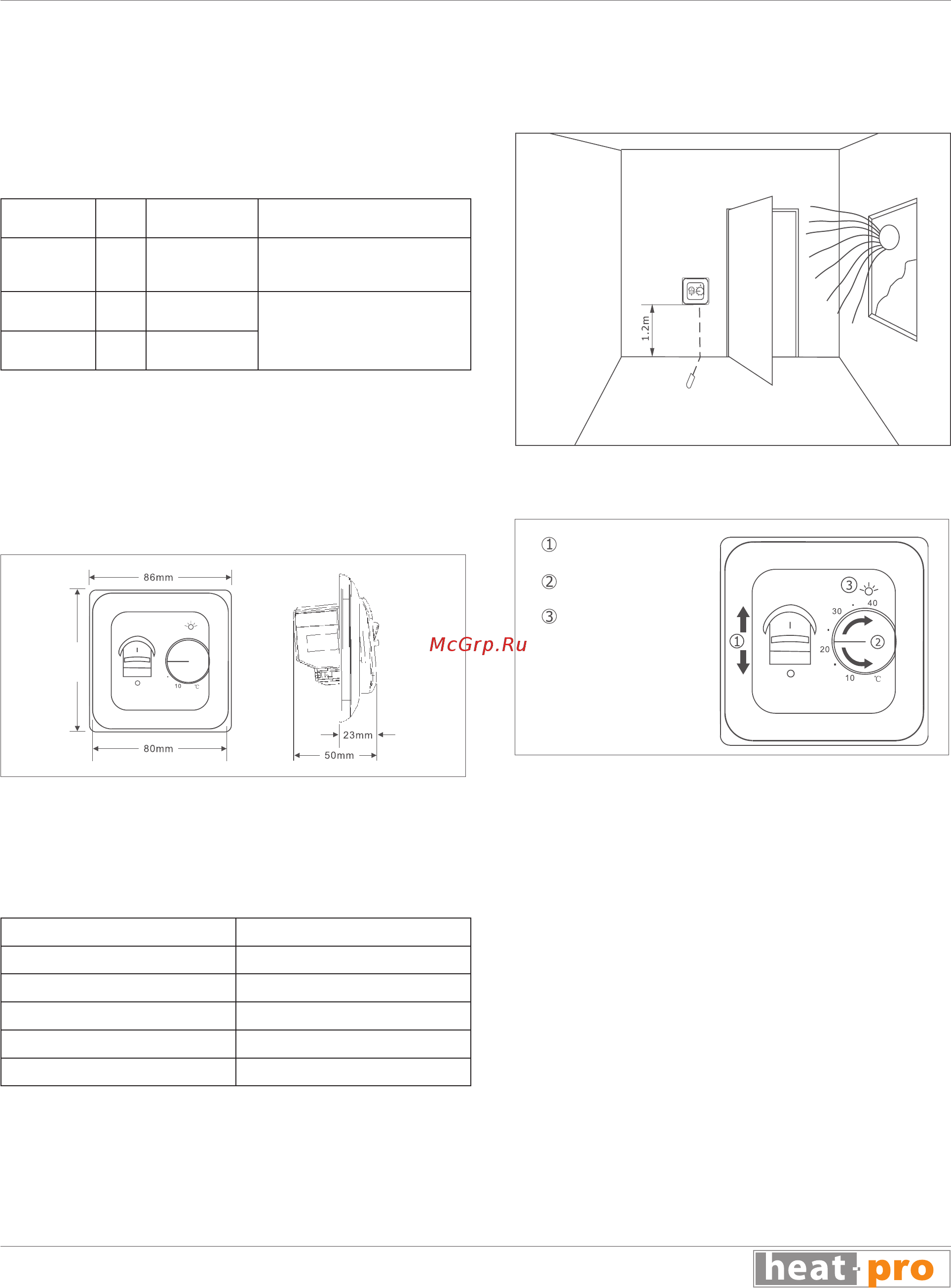

Монтаж термостата
RTC70.xx Электронный термостат
датчик
RTC70.xx Электронный термостат
Благодарим Вас за то, что Вы выбрали термостат heat-pro серии
RTC70. Данные устройства представляют собой электронный термо-
стат при помощи которого можно управлять различной климатической
техникой, как-то: теплые полы, конвекторы, клапаны гидравлических
климатических установок. Термостат heat-pro RTC70 монтируется в
стандартную стенную коробку, позволяет регулировать температуру в
пределах +5…+40ºС.
Серия RTC70
Модель Ток Датчик Применение
RTC70.13 3А
Встроенный
датчик
Для управления
электрическими и
гидравлическими
системами
RTC70.16 16А
Встроенный
датчик
Для управления
электронагревательными
приборами
RTC70.26 16А Датчик пола
Характеристики:
Напряжение ~220/230 В
Энергопотребление 5 Вт
Диапазон регулировки температур 5…40ºС
Точность регулировки температуры ±0,5 К
Рабочая температура -5…50ºС
Влаго-, брызгозащита IP20
Материал корпуса огнестойкий PC пластик
Датчик температуры пола
Габариты: 86х86х50 мм
Монтаж датчика температуры пола
Датчик температуры пола следует монтировать в защитной трубке, кото-
рая заделывается в пол, как можно более близко к поверхности. Датчик
устанавливают между ветками отопительного кабеля на одинаковом от
них расстоянии, не касаясь их, на расстоянии ~500 мм от стены. Кабель
датчика может быть удлинен до 50м (кабель приобретается отдельно).
Характеристики датчика
Температура, ºС Сопротивление, Ом
5 22070
10 17960
20 12091
30 8312
40 5827
Размещение термостата
Термостаты heat-pro рекомендуется монтировать на стене так, чтобы
обеспечить свободную циркуляцию воздуха. В местах, где исключено
воздействие прямых солнечных лучей, сквозняков, нагревательных
приборов. Для удобства управления располагайте термостат на высоте
0,9…1,2 м от пола.
! Установка во влажных помещениях.
Следует избегать установки термостата внутри влажных помещений.
Так как влага может повредить прибор и создать угрозу утечки тока.
Используйте датчик температуры пола, чтобы вынести термостат за
пределы влажного помещения.
Эксплуатация термостата:
Включение/выключение:
I - Включено, О – Выключено
Установка комфортной
температуры:+5…40
Индикатор
При включении нагрева
индикатор
загорается красным цветом.
Установка желаемой температуры:
Шкала термостата проградуирована от +5 до +40 ºС. Для визуального
контроля предусмотрен LED-индикатор, который при включении нагре-
ва загорается красным цветом. Включите термостат на максимальную
температуру до тех пор, пока помещение не прогреется до желаемой
температуры. Затем поверните регулировочное колёсико против часо-
вой стрелки до выключение индикатора. При необходимости точную на-
стройку можно произвести в течение последующих 12 часов.
Точная настройка:
Точная настройка термостата уже выполнена на производстве. Пожа-
луйста не изменяйте её при установке термостата. Однако, когда темпе-
ратура в комнате стабилизируется, возможно, возникнет необходимость
в точной настройке. Измерьте температуру в комнате при помощи точно-
го термометра. Снимите регулировочное колёсико 1 (рис. 2) и поверните
ось D в нужную сторону, установите регулировочное колёсико обратно.
Теперь линия на регулировочном колёсике указывает точное значение
температуры в помещении.
Установка минимальной и максимальной температуры:
Блокирующий механизм расположен под регулировочным колёсиком и
ограничивает диапазон температур. Ослабив винт С (рис. 2) можно из-
менить диапазон температур с +5…40ºС до +20…25ºС. Красная точка
указывает на максимальную температуру, зелёная на минимальную.
