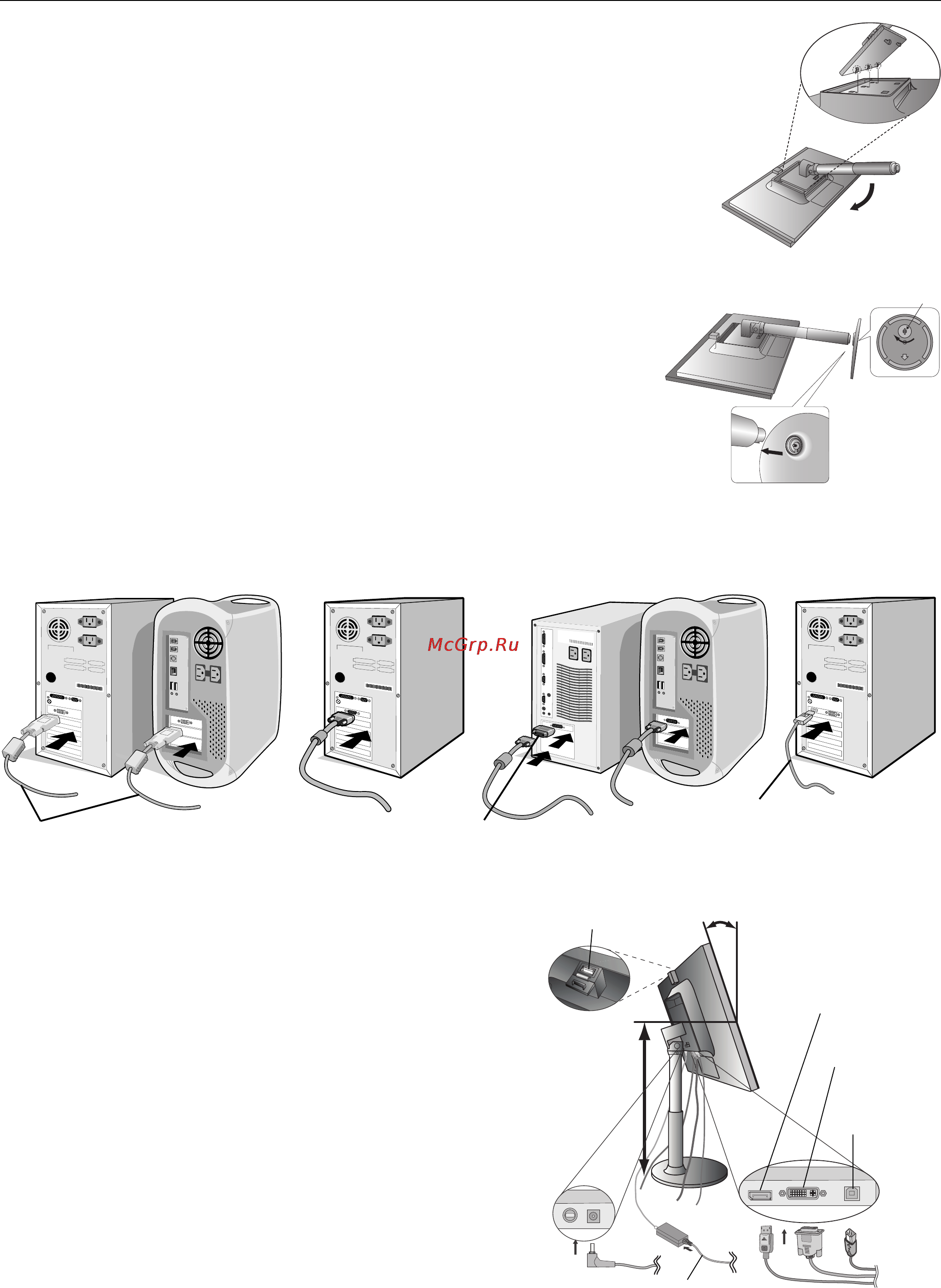

![Nec EX231Wp White/White [8/24] Краткое руководство по началу работы](/views2/1064327/page8/bg8.png)
Русский-6
Краткое руководство по началу работы
Чтобы закрепить основание на подставке ЖК-монитора:
1.
Положите монитор экраном вниз на поверхность, которая не поцарапает экран (Рисунок 1).
ПРИМЕЧАНИЕ.
Кладите монитор лицевой панелью вниз с осторожностью, чтобы избежать
повреждения кнопок управления.
2. Вставьте верхние пазы подставки в гнездо монитора, затем нажмите на подставку монитора
в направлении стрелок, как показано на рисунке 1, и убедитесь, что подставка
зафиксирована.
ПРИМЕЧАНИЕ. Выдвигайте подставку осторожно.
3. Присоедините основание подставки к подставке и надежно зафиксируйте при помощи
соединительного винта на нижней части основания (
Рисунок 2
).
ПРИМЕЧАНИЕ. Чтобы упаковать монитор, повторите действия в обратном порядке.
Чтобы подключить ЖК-монитор MultiSync к компьютеру, выполните следующие действия:
1. Отключите питание компьютера.
2. Для компьютера PC или MAC с цифровым выходом DVI: Подключите
кабель видеосигнала DVI к разъему платы видеоадаптера в компьютере
(Рисунок A.1). Затяните все винты.
Для компьютеров PC с аналоговым выходом: Подсоедините 15-штырьковый
миниразъем кабеля видеосигнала D-SUB - DVI-A к разъему платы видеоадаптера в
компьютере (Pисунок A.2). Затяните все винты.
Для MAC: Подключите адаптер кабеля Macintosh к разъему на компьютере, затем
подсоедините кабель видеосигнала 15-штырьковый мини-разъем D-SUB - DVI-A к
адаптеру кабеля Macintosh (Pисунок A.3). Затяните все винты.
Для компьютеров PC с выходом DisplayPort: Подсоедините кабель DisplayPort к разъему платы видеоадаптера
на компьютере (Рисунок A.4).
ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh кабель с адаптером не требуется.
3. Возьмите монитор с двух сторон и установите ЖК-панель в
самое верхнее положение с углом наклона 30 градусов
(Рисунок В.1).
4. Подключите все кабели к соответствующим разъемам на
задней панели монитора, подсоедините кабель питания к
адаптеру переменного тока (Pисунок B.1). С помощью кабеля
USB соедините разъем типа B с входным портом USB
справа на задней панели монитора, а разъем типа A - с
выходным портом компьютера (Pисунок B.1a). Если
применяется кабель от устройства USB, используйте
выходные порты в верхней части монитора сзади.
5. Поместите держатель адаптера переменного тока и держатель
кабеля на подставку (Pисунок B.2).
6. Расположите кабель видеосигнала и адаптер переменного тока
между отверстиями на держателе кабеля, как показано на
рисунке B.2/рисунке B.3. Расположите адаптер переменного
тока между отверстиями на держателе адаптера переменного
тока, как показано на рисунке B.2.
Рисунок A.1 Рисунок A.3
Адаптер кабеля
для Macintosh
(не входит в комплект)
Рисунок A.2
Кабель видеосигнала DVI
Рисунок A.4
Кабель DisplayPort
(не входит в комплект)
Рисунок 1
Рисунок 2
Винты
Рисунок B.1
Кабель питания
входной порт
USB
Крайнее верхнее
положение подставки
Наклон 30°
DVI
DisplayPort
выходной порт USB
