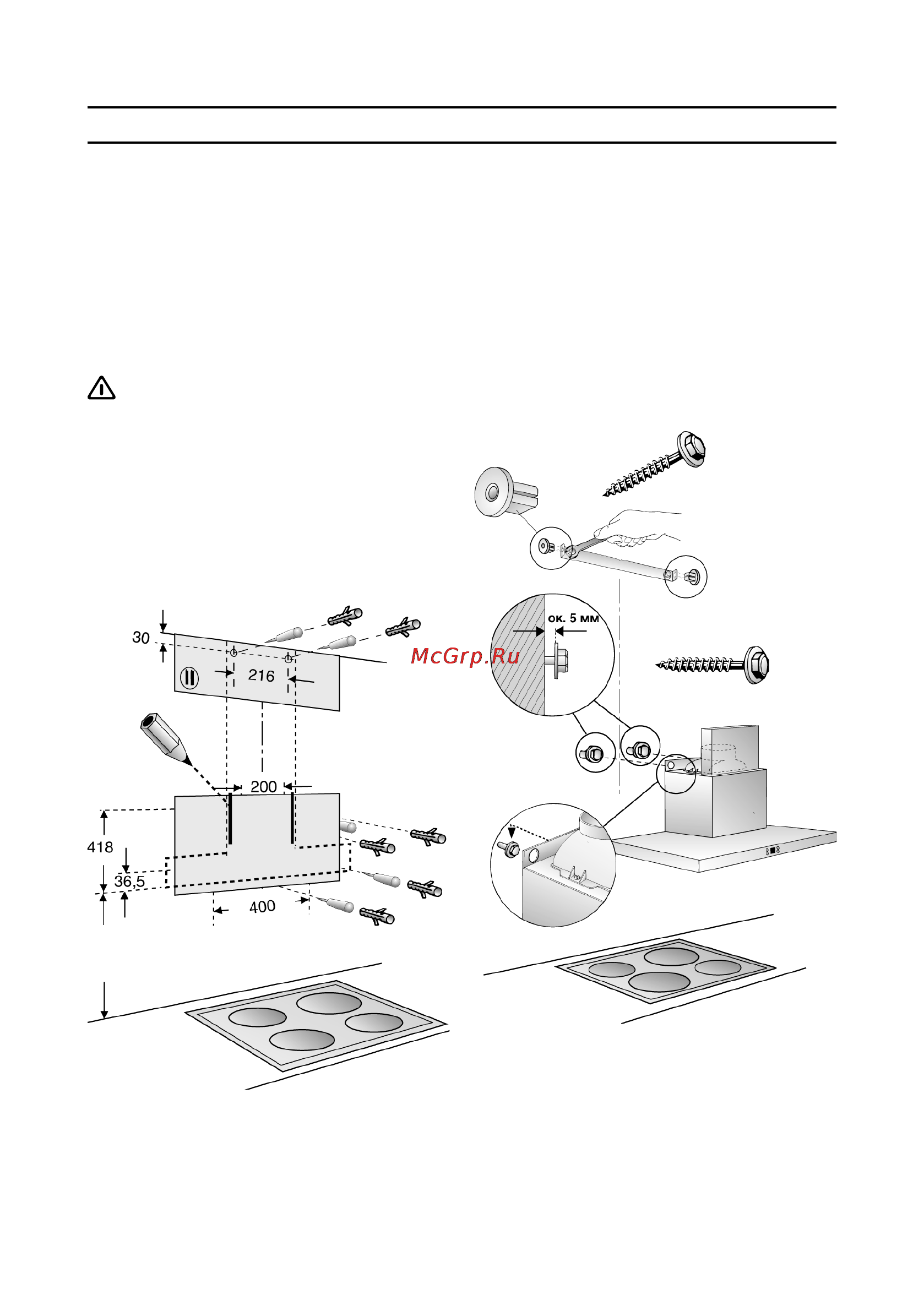

![Bosch DKE 645M [12/15] Монтаж](/views2/1064334/page12/bgc.png)
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
11
Монтаж
Данная вытяжка предназначена для монта
жа на стене кухни.
1. Снимите жиропоглощающий фильтр (см.
инструкцию по эксплуатации).
2. Начертите линию на стене от потолка до
нижнего края вытяжки в центре того мес
та, в котором предполагается установить
вытяжку.
3. Используйте шаблон для маркировки на
стене точек, в которых будут установле
ны шурупы.
Обеспечьте минимальное расстояние
между варочной панелью и вытяжкой
550 мм – для электрической варочной па
нели и 650 мм – для газовой варочной па
нели. Нижний край шаблона располагается
на уровне нижнего края вытяжки.
4. Просверлите 4 отверстия ∅ 8 мм для вы
тяжки и 2 отверстия ∅ 8 мм для обшивки.
Вставьте дюбели в отверстия таким об
разом, чтобы они были заподлицо со сте
ной.
Примечание. Если предполагается уста
навливать какиелибо специальные принад
лежности, это следует учесть.
5. Прикрепите 2 входящие в комплект по
ставки прокладки к скобам для крепления
обшивки вытяжной трубы.
Прикрепите скобы для крепления обшив
ки вытяжной трубы 2 винтами с шести
гранной головкой.
6. Ввинтите два верхних винта с шестигран
ной головкой так, чтобы они выступали
примерно на 5 мм.
7. Подвесьте вытяжку на винты.
мин. 550 до электроплиты
мин. 650 до газовой плиты
