TRU6S-13ER
v. 01.2013
1
2
3
4
5
6
7
5
8
10
9
11
12
13 14
16
18
19
20
21
22
23
24
26
27
25
28
29
30
31
32
33
34
35
36
37
17
B
A
22

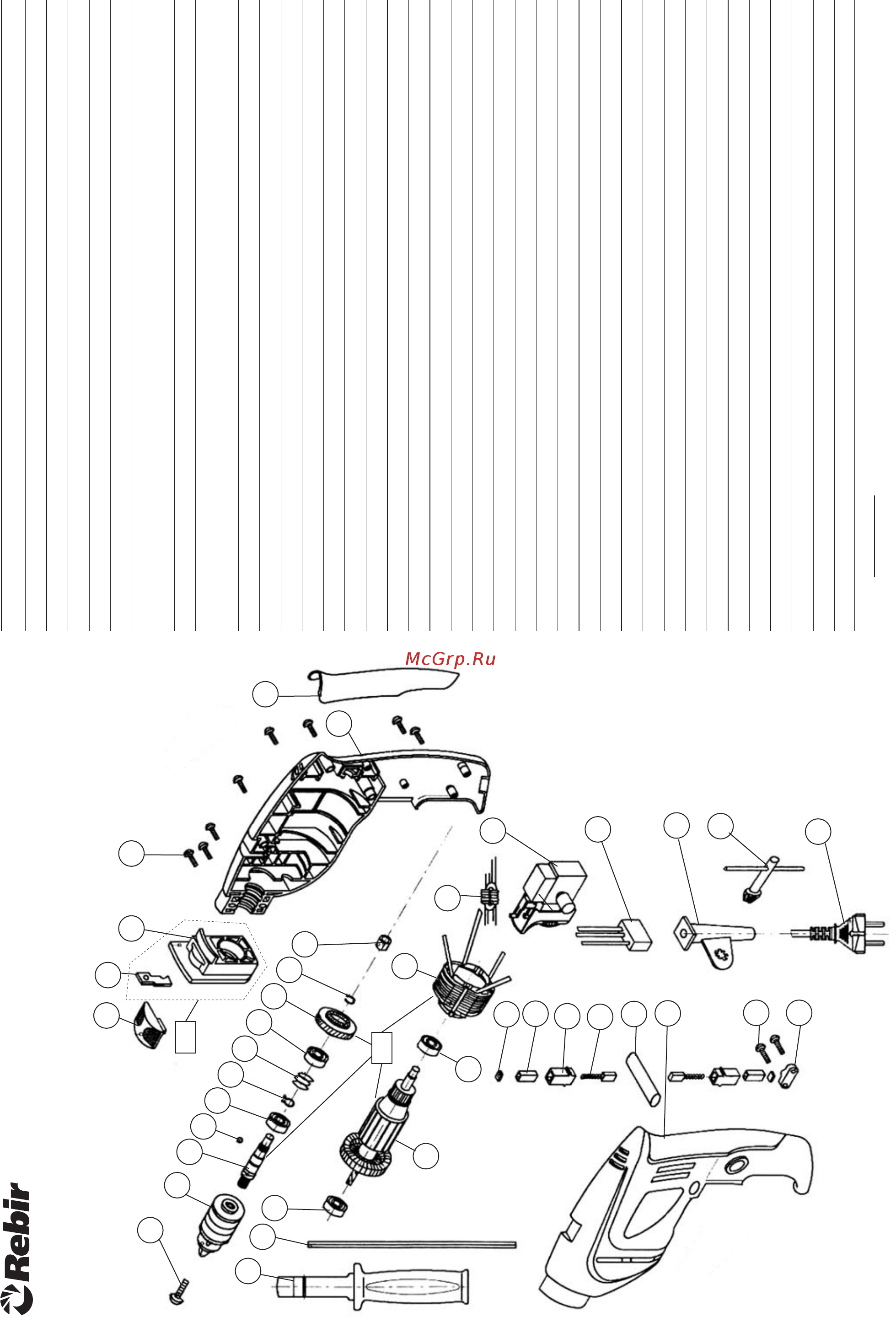

Rezerves daïu shçma
Diagram of Spare Parts
Ñõåìà çàï÷àñòåé
Rezerves
daïu shçma
Diagram
of Spare Parts
Ñõåìà
çàï÷àñòåé
URBJMAÐÎNA
HAMMER DRILL
ÌÀØÈÍÀ ÑÂÅÐËÈËÜÍÀß
URBJMAÐÎNA
HAMMER
DRILL
ÌÀØÈÍÀ
ÑÂÅÐËÈËÜÍÀß
Paturam sev tiesîbas ienest izmaiòas.
Îñòàâëÿåì çà ñîáîé ïðàâî íà âíåñåíèå èçìåíåíèé.
Modifications reserved.
Мод. № Наименование Шифр детали
01. Винт ID750XP-1
02. Патрон 1.5-13 mm 1/2-20 UNF 301508
A 03. Шпиндель ID750XP-3
04. Шарик ID750XP-4
05. Подшипник 6001 2RS (180101) 300673
06. Кольцо стопорное ID750XP-6
07. Пружина ID750XP-7
A 08. Колесо зубчатое ID750XP-8
09. Кольцо стопорное ID750XP-9
10. Втулка ID750XP-10
11. Переключатель ID750XP-11
B 12. Упор ID750XP-12
B 13. Щит промежуточный ID750XP-13
14. Винт ID750XP-14
16. Накладка ID750XP-16
17. Полукорпус правый ID750XP-17
18. Рукоятка ID750XP-18
19. Упор ID750XP-19
20. Подшипник 608 2Z (80018) 300791
A 21. Якорь ID750XP-21
22. Подшипник 607 2Z (80017) 300674
A 23. Статор ID750XP-23
24. Дроссель ID750XP-24
25. Выключатель ID750XP-25
26. Конденсатор 0.22 mF 301447
27. Трубка защитная ID750XP-27
28. Ключ к патрону 1,5-13mm 300509
29. Кабель в сборе HO5VV-F (PVC) 2x1 301396
30. Крышка щеткодержателя ID750XP-30
31. Обойма щеткодержателя ID750XP-31
32. Щеткодержатель ID750XP-32
33. Щетка ID750XP-33
34. Переключатель ID750XP-34
35. Полукорпус левый ID750XP-35
36. Винт ID750XP-36
37. Планка прижимная ID750XP-37
Узлы в сборе
A*
Шпиндель, кол. зубчатое, якорь, статор
ID750XP-3+8+21+23
B*
Щит промежуточный с упором ID750XP-12-13
Примечания:
А* – в связи с изменениями в конструкции для возможности проведения ремонта детали
посталяются совместно
В* – в связи с изменениями в конструкции для возможности проведения ремонта детали
посталяются совместно
