UM-530/10ER
Rezerves daïu shçma

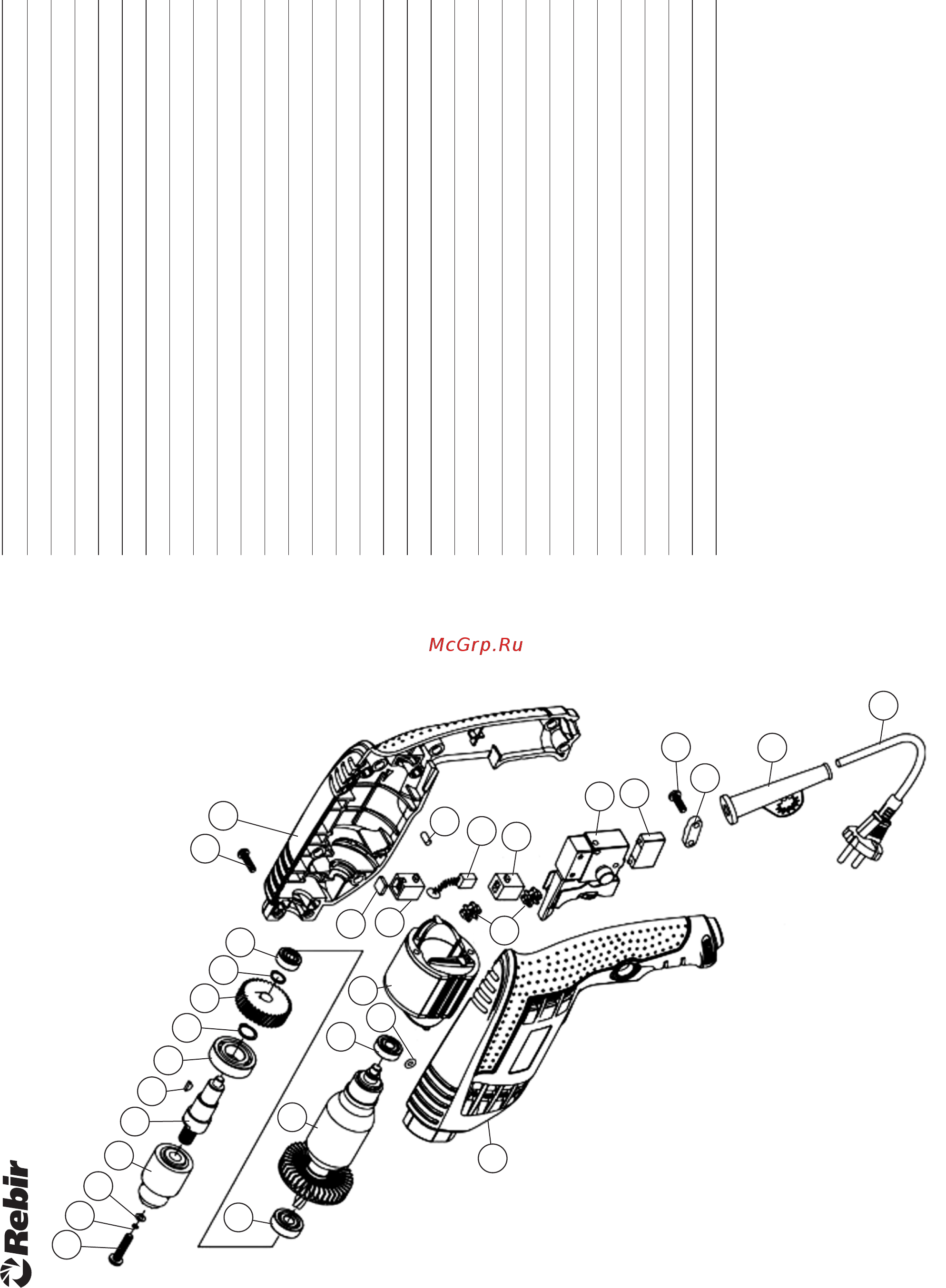

Diagram of Spare Parts
Ñõåìà çàï÷àñòåé
Rezerves
daïu shçma
Diagram
of Spare Parts
Ñõåìà
çàï÷àñòåé
URBJMAÐÎNA
DRILL
ÌÀØÈÍÀ ÑÂÅÐËÈËÜÍÀß
URBJMAÐÎNA
DRILL
ÌÀØÈÍÀ
ÑÂÅÐËÈËÜÍÀß
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
22
23
24
25
26
23
27
28
19
29
30
31
v. 01.2013
Paturam sev tiesîbas ienest izmaiòas.
Modifications reserved.
Îñòàâëÿåì çà ñîáîé ïðàâî íà âíåñåíèå èçìåíåíèé.
Мод. № Наименование Шифр детали
01. Винт М5х22 UM-530/10ER-01
02. Шайба пружинная M5 DIN127 215408-A
03. Шайба M5 DIN125 215252-A
04. Патрон UM-530/10ER-04
05. Шпиндель UM-530/10ER-05
06. Шпонка 3х10 UM-530/10ER-06
07. Подшипник 6002 2RS (180102) 300844
08. Кольцо стопорное 15 UM-530/10ER-08
09. Колесо зубчатое UM-530/10ER-09
10. Кольцо стопорное 10х1 DIN 471 300500
11. Подшипник 606 2Z (80016) 300668
12. Подшипник 608 2Z (80018) 300791
13. Якорь UM-530/10ER-13
14. Подшипник 607 2Z (80017) 300674
15. Кольцо 4x1,8 UM-530/10ER-15
16. Статор UM-530/10ER-16
17. Полукорпус левый UM-530/10ER-17
19. Винт M4x16 SPEZ 16zn 215779-A
20. Полукорпус правый UM-530/10ER-20
22. Крышка щеткодержателя UM-530/10ER-22
23. Щеткодержатель UM-530/10ER-23
24. Прижим D6x6 UM-530/10ER-24
25. Щетка UM-530/10ER-25
26. Дроссель UM-530/10ER-26
27. Выключатель UM-530/10ER-27
28. Конденсатор 0.22 mF 301447
29. Пластина UM-530/10ER-29
30. Трубка защитная UM-530/10ER-30
31. Кабель в сборе HO5 RN-F 2x0.75 301392
