Edimax BR-6504n Инструкция по эксплуатации онлайн [10/131] 58992
![Edimax BR-6504n Инструкция по эксплуатации онлайн [10/131] 58992](/views2/1064539/page10/bga.png)

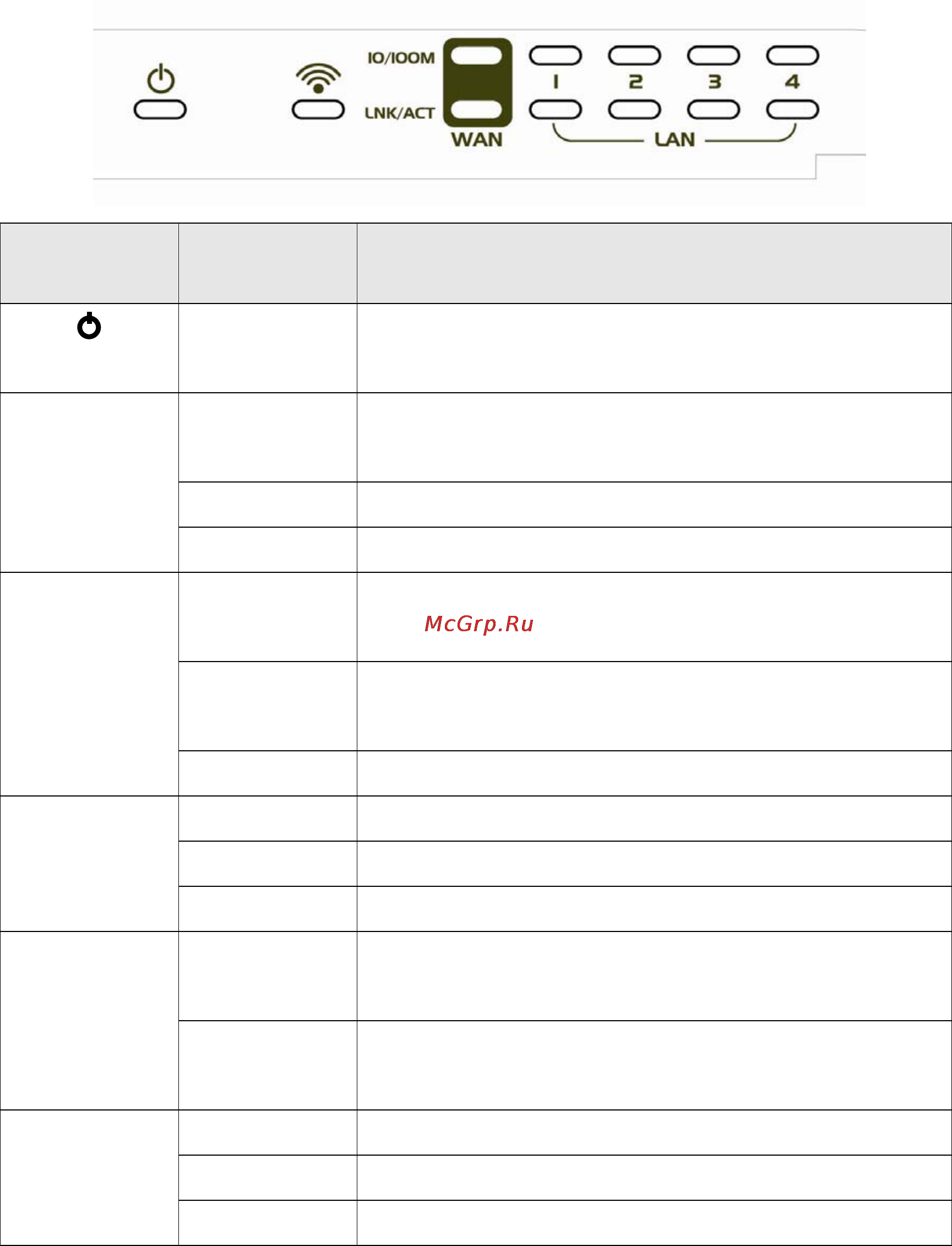

LED имя Статус
индикации
Описание
горит Маршрутизатор корректно подключен к
электропитанию
горит Подключена беспроводная сеть или WPS режим
включен.
не горит Беспроводная сеть выключена
WLAN
мигает
Беспроводная LAN активна (передача данных).
горит WAN порт подключен со скоростью
100Mbps
не горит WAN порт подключен со скоростью
10Mbps
WAN
10/100M
мигает
WAN активна (передача данных)
горит WAN подключен
не горит WAN не подключен
WAN
LNK/ACT
мигает
WAN активна (передача данных)
горит WAN порт подключен со скоростью
100Mbps
LAN
10/100M
не горит
WAN порт подключен со скоростью
10Mbps
горит LAN порт подключен
не горит LAN порт не подключен
LAN
LNK/ACT
мигает
LAN активна (передача данных)
- 10 -
