Edimax BR-6504n [11/131] Задняя панель
![Edimax BR-6504n [11/131] Задняя панель](/views2/1064539/page11/bgb.png)

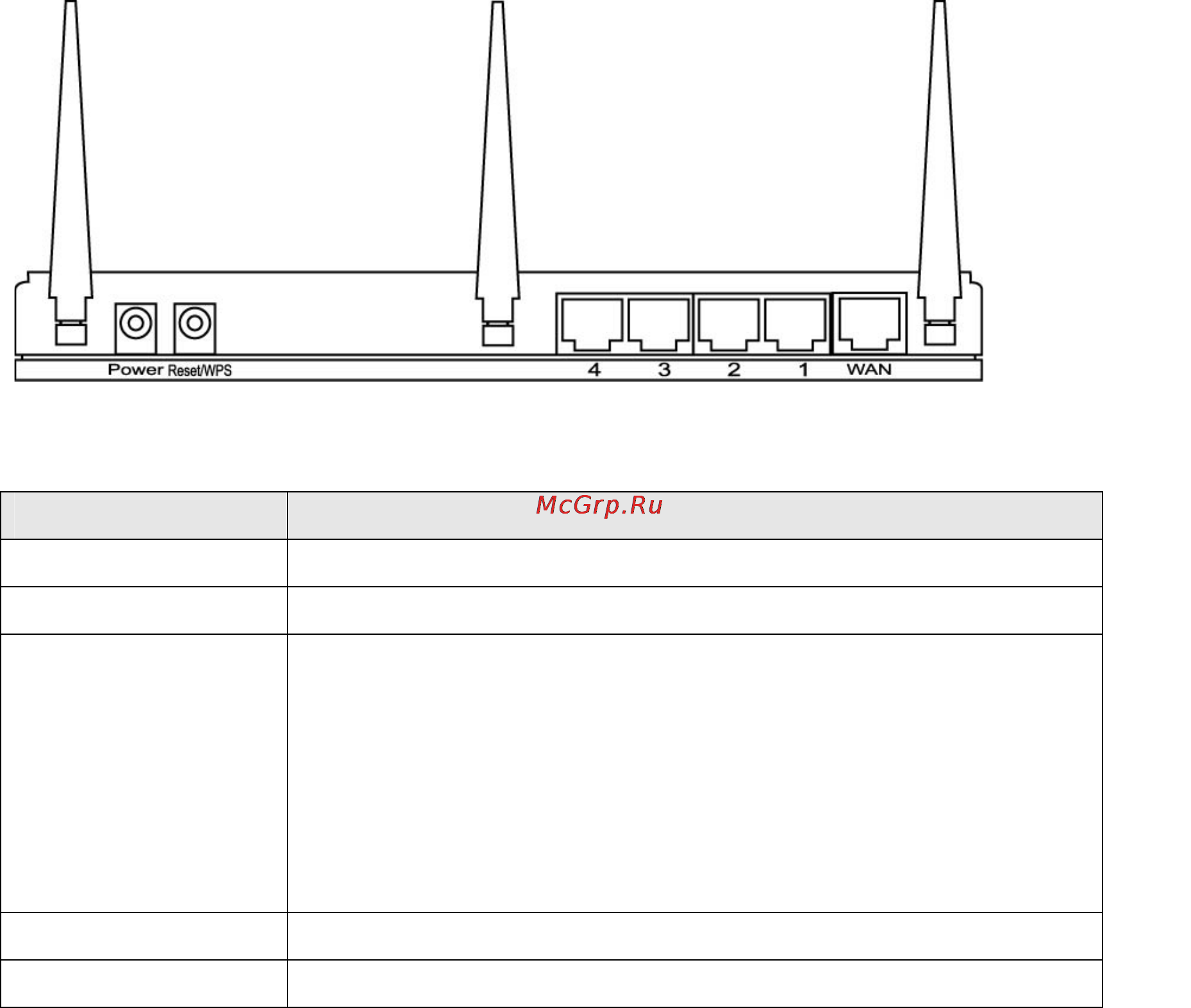

Задняя панель
Антенна A Антенна B Антенна C
Наименование Описание
Антенна от A до C Антенны A, B и C
Питание Коннектор питания, подключается к A/C адаптеру питания
Reset / WPS Переустанавливает на маршрутизаторе заводские
настройки (стирает все настройки пользователя) или
запускает WPS функцию. Нажмите эту кнопку и
удерживайте более 20 секунд для стирания всех настроек
пользователя, или нажмите кнопку на время меньше 20
секунд для запуска WPS функции.
1 - 4 Local Area Network (LAN) порты от 1 до 4
WAN Wide Area Network (WAN / Internet) порт
- 11 -
