Диолд МЭСУ-10 Перечень основных деталей и узлов онлайн

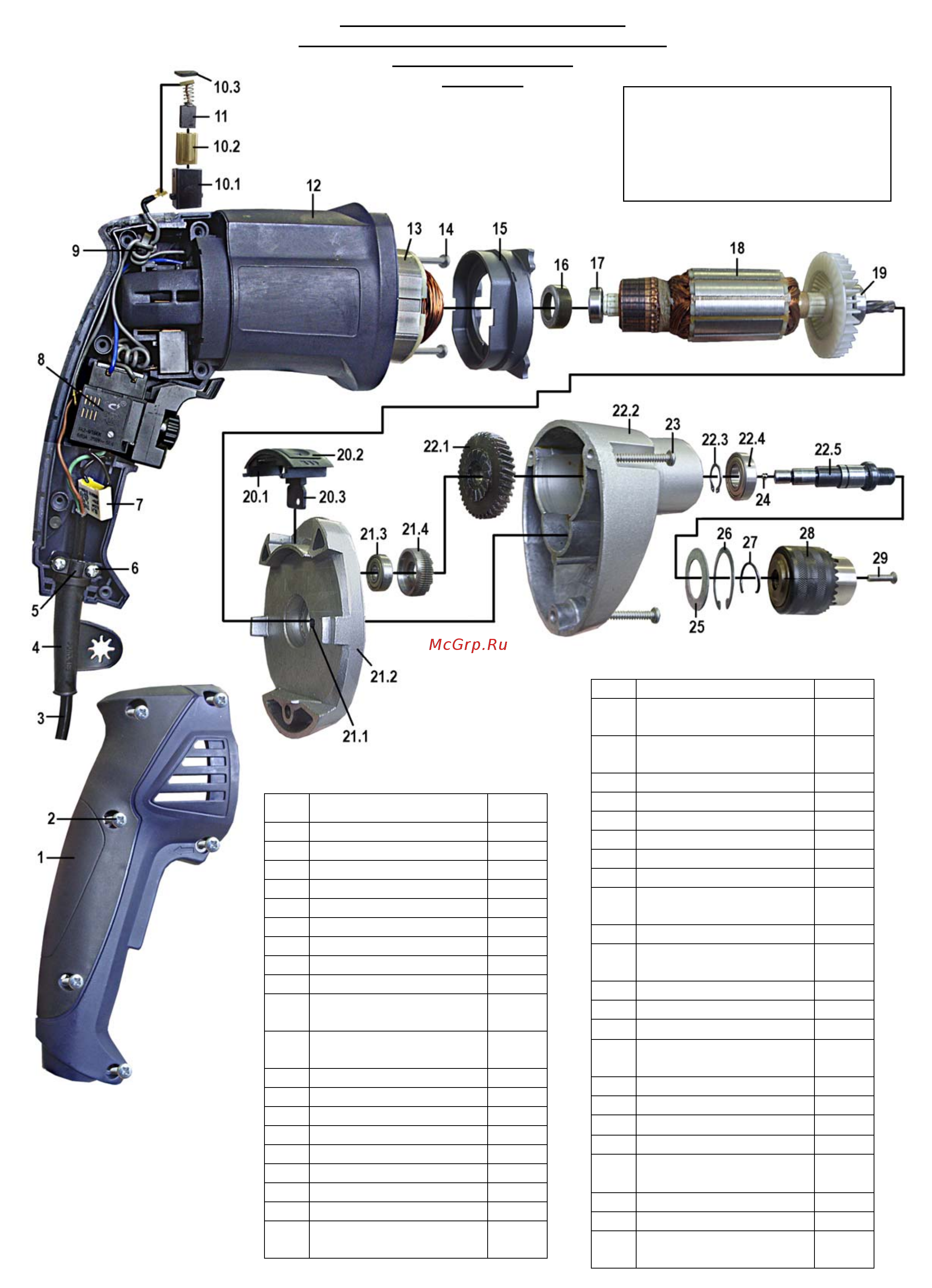

Перечень основных деталей и узлов
машины ручной электрической сверлильной
ударно-вращательной
МЭСУ-10
Поз Наименование Кол.
1 Полуручка правая 1
2 Винт (саморез) 4х16 6
3 Электрошнур 1
4 Трубка защитная 1
5 Пластина прижимная 1
6 Винт (саморез) 4х14 2
7 Конденсатор 1
8 Выключатель 1
9 Дроссель 2
10 Щеткодержатель в
сборе
2
10.1 корпус
щеткодержателя
2
10.2 обойма 2
10.3 крышка 2
11 Щетка (5,3х11х15) 2
12 Полуручка левая 1
13 Статор 1
14 Винт (саморез) 4х60 2
15 Диафрагма 1
16 Втулка резиновая 1
17 Подшипник 607 Z
(7х19х6)
1
18 Якорь 1
19 Подшипник 609 RS
(9х24х7)
1
20 Переключатель
режимов в сборе
1
20.1 корпус 1
20.2 клавиша 1
20.3 пластина 1
21 Корпус в сборе 1
21.1 амортизатор 1
21.2 корпус 1
21.3 подшипник 608 Z
(8х22х7)
1
21.4 втулка сцепления 1
22 Корпус редуктора в
сборе
1
22.1 колесо зубчатое 1
22.2 корпус редуктора 1
22.3
кольцо стопорное ∅15
1
22.4 подшипник 6002 Z
(15х32х9)
1
22.5 шпиндель 1
23 Винт (саморез) 4х40 1
24
Шарик ∅4
1
25 Шайба 1
26 Кольцо стопорное
внутреннее ∅32
1
27 Кольцо-пружина 1
28 Патрон 1
29 Винт М6х25 (левая
резьба)
1
Утверждаю
Технический директор
___________________Яковлев Г.В.
“___”______________ 2009г.
Инженер конструктор
Петров В.Г.
Главный технолог
Кудряшов Л.А.
