Диолд МЭСУ-10 [3/8] Устройство и принцип работы
![Диолд МЭСУ-10 [3/8] Устройство и принцип работы](/views2/1645640/page3/bg3.png)
12
Заполняет ремонтное предприятие
Гарантийный номер изделия __________________
Содержание ремонта (наименование и номер по схеме
замененной детали или узла, место и характер дефектов):
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
Дата ремонта _________________________
число, месяц, год
Подпись лица, производившего ремонт _________________________
Подпись владельца,
подтверждающего ремонт ____________________________________
Штамп ремонтного предприятия
с указанием города
Заполняет ремонтное предприятие
Гарантийный номер изделия __________________
Содержание ремонта (наименование и номер по схеме
замененной детали или узла, место и характер дефектов):
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
Дата ремонта _________________________
число, месяц, год
Подпись лица, производившего ремонт _________________________
Подпись владельца,
подтверждающего ремонт ____________________________________
Штамп ремонтного предприятия
с указанием города
1
3. Технические характеристики
№
Наименование показателей
Ед. изм.
Значение
1.
Номинальная потребляемая мощность
Вт
950
2.
Напряжение питающей сети
В
22010%
3.
Частота питающей сети
Гц
505%
4.
Частота вращения шпинделя на холостом ходу
об/мин
0÷2800
5.
Число ударов на холостом ходу
уд/мин
0÷41600
6.
Диаметр зажимного патрона
мм
13
7.
Максимальный диаметр сверления:
• сталь
• бетон
• дерево
мм
мм
мм
13
20
32
8.
Тип электродвигателя
однофазный,
коллекторный
9.
Режим работы
(повторно-кратковременный)
15/5 мин.
10.
Класс машины
II
11.
Масса (без патрона и шнура)
кг
2,3
12.
Габаритные размеры (без шнура и патрона)
мм
280х220х75
4. Устройство и принцип работы

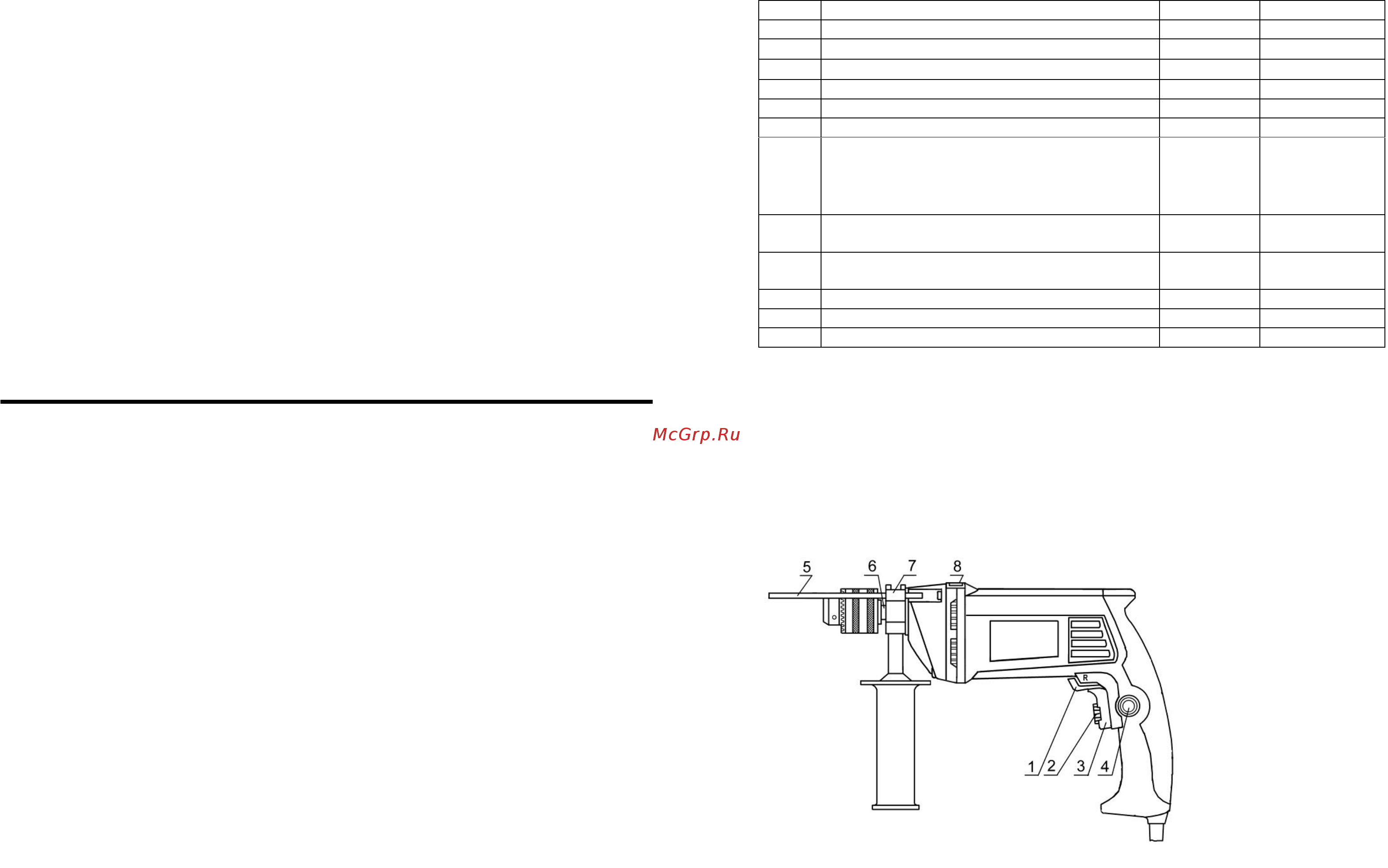

4.1. Устройство машины изображено на рис.1
4.1.1. Машина комплектуется дополнительной рукояткой поз. 7, которая устанавлива-
ется на горловину корпуса (посадочный диаметр Ø 43 мм.), фиксируется поворотом рукоят-
ки против часовой стрелки.
4.1.2. Ограничитель поз. 5 предназначен для выставления необходимой глубины свер-
ления.
1 – переключатель
2 – регулятор
скорости
3 – курок
выключателя
4 – кнопка
5 – ограничитель
6 – шпиндель
7 – дополнительная
рукоятка
8 – переключатель
режимов
Рис. 1
