Элвин ТВ-10/14 ЭУ [3/8] Устройство тепловентилятора

4.5 Пожарная безопасность.

- перед включением тепловентилятора проверьте целостность изоляции шнура питания;

- устанавливайте тепловентилятор на расстоянии не менее одного метра от легко воспламеняющихся

предметов;

- не накрывайте тепловентилятор;

- не ставьте тепловентилятор на ковровые покрытия;

- не ставьте тепловентилятор непосредственно под сетевой розеткой.

4.6 Замена шнура отличного от прилагаемого не допускается.

4.7 Не пользуйтесь тепловентилятором в непосредственной близости от ванны, душа или плавательного

бассейна.

4.8. При повреждении шнура его следует заменить целым с сечением провода не менее 2,5 кв.мм.

5. УСТРОЙСТВО ТЕПЛОВЕНТИЛЯТОРА

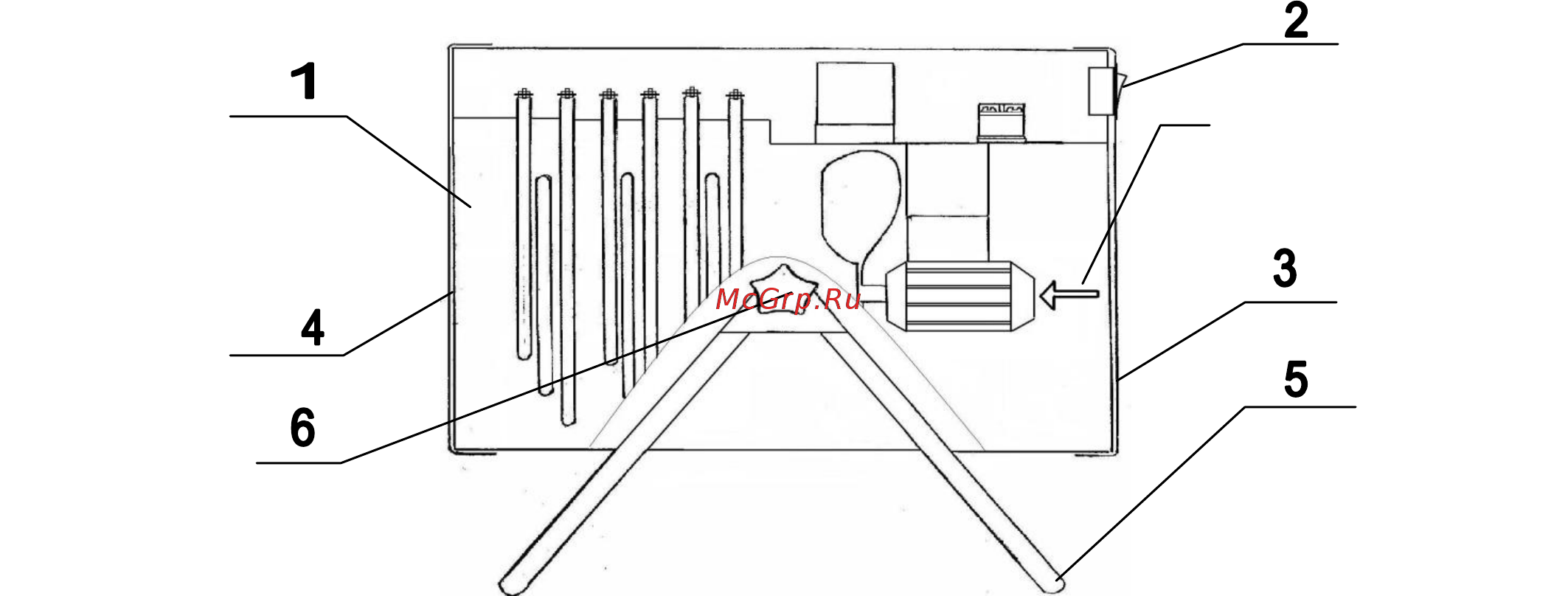

5.1. Конструкция тепловентилятора (рис.1) состоит из корпуса наружного поз. 1 и внутреннего имеющего

цилиндрическую форму и смещенного вниз относительно оси.

В корпусе размещены: осевой вентилятор, шесть трубчатых электронагревателей, планка с кнопками

управления поз. 2 и аварийный датчик температуры.

Снаружи корпус закрыт решетками входной поз. 3 и выходной поз. 4 и своими шарнирами

устанавливается на ручке-ножке поз. 5, что дает возможность поворота в вертикальной плоскости. Угол

поворота фиксируется барашками поз. 6.

На планке кнопок управления поз. 2 расположены выключатель сетевой поз. 1 (рис.2) и выключатели

нагревателей поз. 2 и 3 (рис. 2).

5.2. Принцип работы.

Забор воздуха осуществляется через отверстия решетки со стороны пульта управления. Поток воздуха

направленный вентилятором проходя между витками трубчатых нагревателей, нагревается и подается

через выходную решетку в помещение.

Тепловентилятор работает в трех режимах:

Режим 0 - вентиляция с выключенными нагревателями.

Режим 1- вентиляция с включенной 1-ой группой нагревателей мощностью 4,0 кВт.

Режим 2 - вентиляция с включенной 2-ой группой нагревателей мощностью 6,0 кВт.

Режим 3 – вентиляция со всеми включенными нагревателями мощностью 10 кВт (работа в режиме

1 и режиме 2 одновременно)

Рис.1. Тепловентилятор

Направление

воздушного

потока

по
