Элвин ЭВП-6 (с делением мощности) [3/9] Подготовка к работе

3. КОМПЛЕКТНОСТЬ.

Электроводонагреватель – 1шт.

Руководство по эксплуатации – 1 шт.

Розетка питания – 1шт (для ЭВП-4,5).

Упаковка – 1шт.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.

Электроводонагреватель по типу защиты от поражения эл. током относится к классу 1 по ГОСТ Р МЭК 335-1.

Установку, подключение к электросети и обслуживание водонагревателя должен выполнять персонал,

имеющий квалификационную группу по электробезопасности не ниже третьей.

Подключение к электрической сети следует производить через входной автоматический выключатель:

ЭВП – 3 – однофазный на ток 20А

ЭВП-4,5 – однофазный на ток 25А

ЭВП-6 на 220В – однофазный на ток 32А

ЭВП – 6; ЭВП - 9 – трехфазный на ток 16А

ЭВП – 12; ЭВП-15 – трехфазный на ток 25А

ЭВП – 18 – трехфазный на ток 32А.

Работы по осмотру, ремонту и профилактике производить только при снятом напряжении. Корпус

водонагревателя, система отопления должны быть надежно заземлены отдельным проводником, сечением не

менее фазного.

ЗАПРЕЩАЕТСЯ:

- использовать в качестве заземления металлоконструкции водопроводных, отопительных или газовых сетей.

- установка запорной арматуры на трубопроводе, соединяющей расширительный бачок с системой отопления.

Расширительный бачок должен иметь выход в атмосферу (для открытой системы отопления) или группу

безопасности (для закрытой системы отопления).

- эксплуатация с неисправным водонагревателем.

- длительное отключение (достаточное для промерзания отдельных участков) системы заполненной водой в

зимний период при отрицательных температурах.

Прибор не предназначен для использования лицами (включая детей) с пониженными физическими,

чувственными или умственными способностями или при присутствии у них жизненного опыта или знаний,

если они не находятся под контролем или не проинструктированы об использовании прибора лицом,

ответственным за их безопасность. Дети должны находиться под контролем для недопущения игры с

прибором.

5. ПОДГОТОВКА К РАБОТЕ.

Подключение водонагревателя произвести через автоматический выключатель на соответствующий ток.

Сечение проводников, подводимых к выключателю должно быть для ЭВП-6 220В, ЭВП-18 не менее 4мм²

(медные) или 6 мм² (алюминиевые) для остальных 2,5мм² или 4мм², соответственно.

Конструкция водонагревателя предусматривает возможность разворота входного патрубка на 180 градусов

с правого положения на левое (рис.1). Для этого необходимо, ослабив хомут крепления, повернуть корпус,

закрепить хомут для нового положения и аккуратно выломать перфорацию паза кожуха для подвода трубы с

левой стороны. Перед разворотом корпуса необходимо отсоединить провода от шпилек нагревательной секции

СЭВ. После установить их на место и надежно затянуть гайки. При снятии и установке проводов необходимо

следить за тем, чтобы «нулевой» провод установленный на перемычку СЭВ и отличающийся от остальных

проводов цветом изоляционной трубки, не менял своего местоположения.

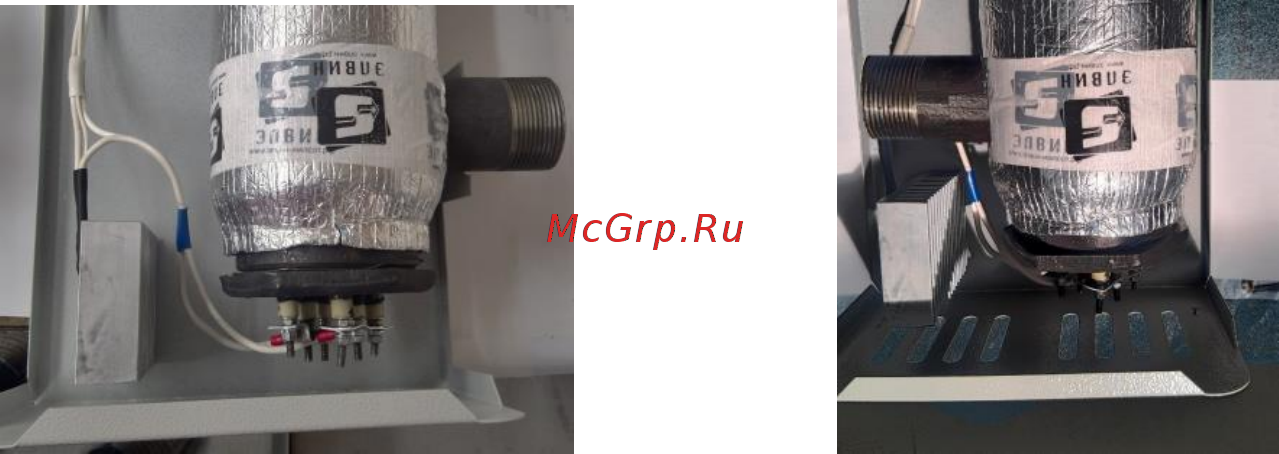

Рис.1
